Rev2.00 维修调整要领书 13-5． HDD 的更换 更换 HDD 时，除写列需要部件以外， KE2000 主机动作时还需要 参数文件 。 更新了 MS 参数等之后，按菜单的 「 文件 」→「 从控制数据管理 」 进行后备 。 而且， 有关生产程序文件 也请后备到 FD 等处 。 更换 HDD 时，请一定按照手册的程序实施 。 13-5-1． 需要部件 ①KE2000 Environment Disk（HDD） KE2000 系列…
Rev2.00
维修调整要领书
13-12

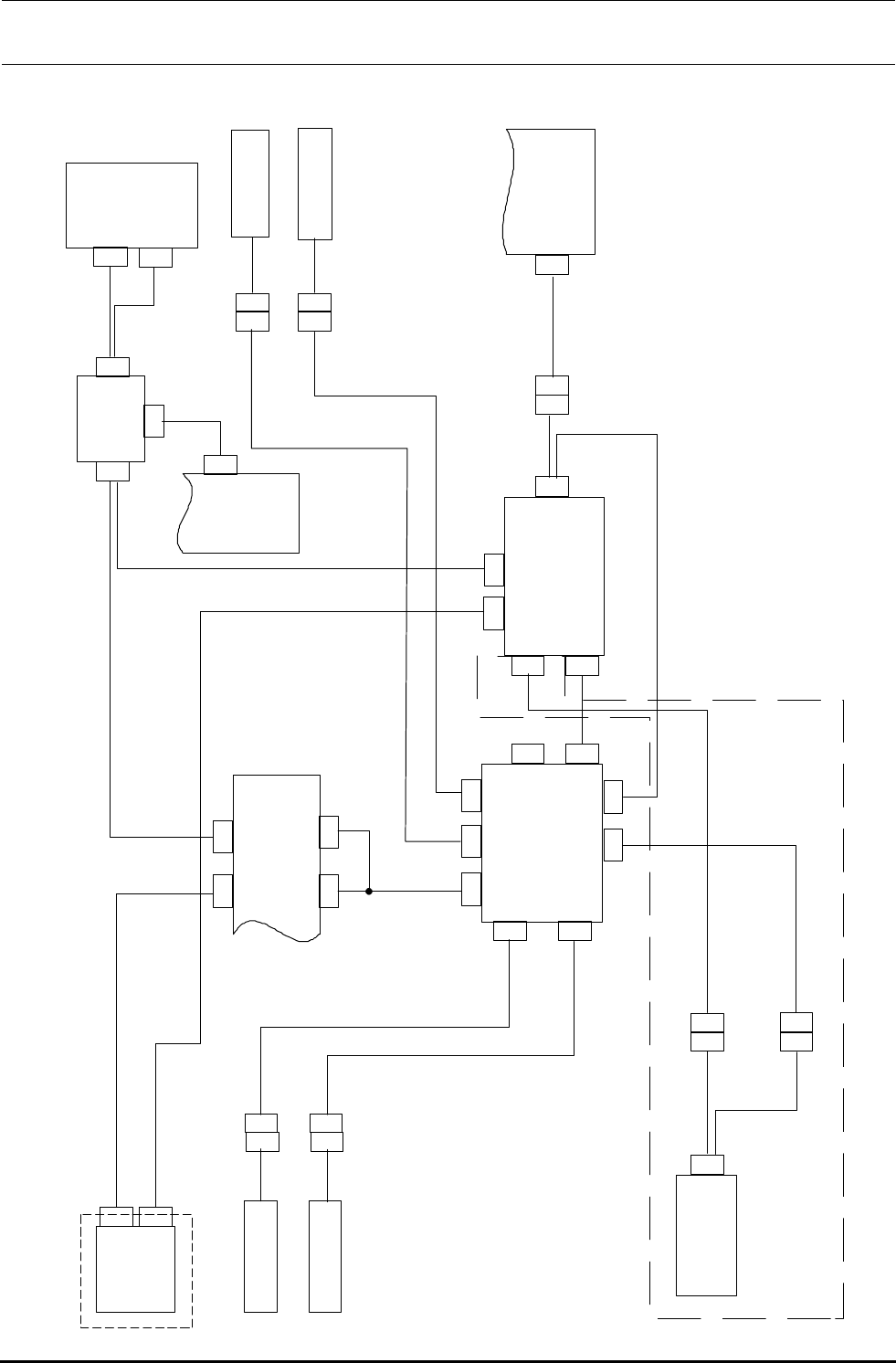

KB/MOUSE
切替器
RS232C
切替器
プラナリティーオプコ ョンありの場合シ
R LCD
F LCD
CPU BOARD
R KEYBOARD
F KEYBOARD
R TRACKBALL
OPERATION
PCB
CPU
BOARD
R TRACKBALL
CV-KB R
CV-T/B R
CV-KB F
CV-T/B F
KB R
T/B R
1
2
RS PC
VGA
R VIDEO
R LCD RS 232C
F VIDEO
F LCD RS 232C
RS-2 EXT1
(RS-1)
CN720
CHG-4P
CHG-4P-A
CHG
-4P-B
KB/MOUSE
RS PC EX
RS1
RS2
MS2
KB2
KB1 MS1KB/MS
400032**
40002263
40002302
40002301
40002303
40002304
40027815
RS-CN2
R
S
-
A
R
S
-
B
4
0
0
2
6
1
9
6
4
0
0
2
6
4
1
4
C
N
2
C
N
1
C
N
3
C
N
4
R
S
-
C
N
5
C
N
5
4
0
0
2
6
1
9
7
4
0
0
0
2
2
5
3
4
0
0
0
3
2
8
2
VGA
切替器
コプラ
PC
V
G
A
A
D
V
I
V
G
A
V
G
A
B
C
P
V
G
A
4
0
0
0
2
2
9
5
4
0
0
0
2
2
9
6
4
0
0
0
2
2
9
3
E
X
T
2
注１
C
P
U
C
O
M
2
E
X
T
1
TOUCH PANEL OPTION
选购共面功能的情况下
VGA
切换器
键盘/鼠标
切换器
共面
PC
RS232C
切换器
注 1
Rev2.00
维修调整要领书
13-5．HDD的更换
更换 HDD 时，除写列需要部件以外，KE2000 主机动作时还需要参数文件。
更新了 MS 参数等之后，按菜单的「文件」→「从控制数据管理」进行后备。
而且，有关生产程序文件也请后备到 FD 等处。
更换 HDD 时，请一定按照手册的程序实施。
13-5-1．需要部件
①KE2000 Environment Disk（HDD）
KE2000 系列种，需要 KE2000 Environment Disk（Windows NT 或 RTX 等，KE2000 系列的动作
环境已经设置）。
表 13-5-1-1 HDD 的货号
机种 言語 OS 品名 品番
日文 WindowsNT KE2050/60 HD 组件（ST） 40002933
英文 WindowsNT KE2050/60 HD 组件（JE） 40002937
WindowsNT KE2050/60 HD 组件（CH） 40002941
KE-2050/60
中文
WindowsXP KE2050/60 HD 組件（CH） 40022683
日文 WindowsXP KE2050/55/60HD 組件（ST） 40027339
英文 WindowsXP KE2050/55/60HD 組件（JE） 40027341
KE-2050R/55R/60R
中文 WindowsXP KE2050/55/60HD 組件（CH） 40027340
②KE2000 系列系统程序安装软盘
这是 KE2000 系列的软件。保存有 KE2050/2060 所有的系统程序，安装时指定机种（仅新安装
时）。
③Flexline DB 安装软盘：部件程序库数据。
④使用的 HDD 根据 CPU 板而不同。
关于如何更换，请参看“CPU 板更换（ACP-125J→ACP-128J）要领书（Instruction Manual for
Replacement of CPU Board (ACP-125J → ACP128J)）”，按照其要领进行作业。
13-13
Rev2.00
维修调整要领书
13-5-2．更换方法
1）卸下②螺丝，从③ＨＤＤ支架卸下①ＨＤＤ护罩。
2）卸下⑦⑧⑨⑩⑪的螺丝，从⑫ＨＤＤ柱栓卸下③ＨＤＤ支架。
3）卸下⑥的螺丝，从③ＨＤＤ支架卸下④ＨＤＤ。
4）把⑤止动橡胶从④ＨＤＤ卸下。
5）安装时，请按照相反的程序进行安装。
①ＨＤＤ护罩 1个
②螺丝 4个
③HDD 支架 1个
④ＨＤＤ 1 个
⑤止动橡胶 4个
⑥螺丝Ｃａｐ（Ｍ３×８） 3 个
⑦螺丝Ｃａｐ（Ｍ５×１２） 1 个
⑧圆头螺丝（Ｍ５×３０） 1 個
⑨弹簧垫 1个
⑩垫片（Ｍ５） 1 个
⑪环 1个
⑫ＨＤＤ柱栓 2个
⑬弹簧垫（Ｍ１０） 2 个
⑭垫片（Ｍ１０） 2 个
⑮螺母 2个
13-14
