Rev2.00 维修调整要领书 3－4 3-2-5． 坏标记传感器组件的开关设定 请按照工厂出货时的设定使用 。 图 3-2-4 开关设定 SET 按键 模式开关 → AUTO 动作模式 变换开关 →L ON 输出定时器 变换开关 →NORMAL
Rev2.00
维修调整要领书

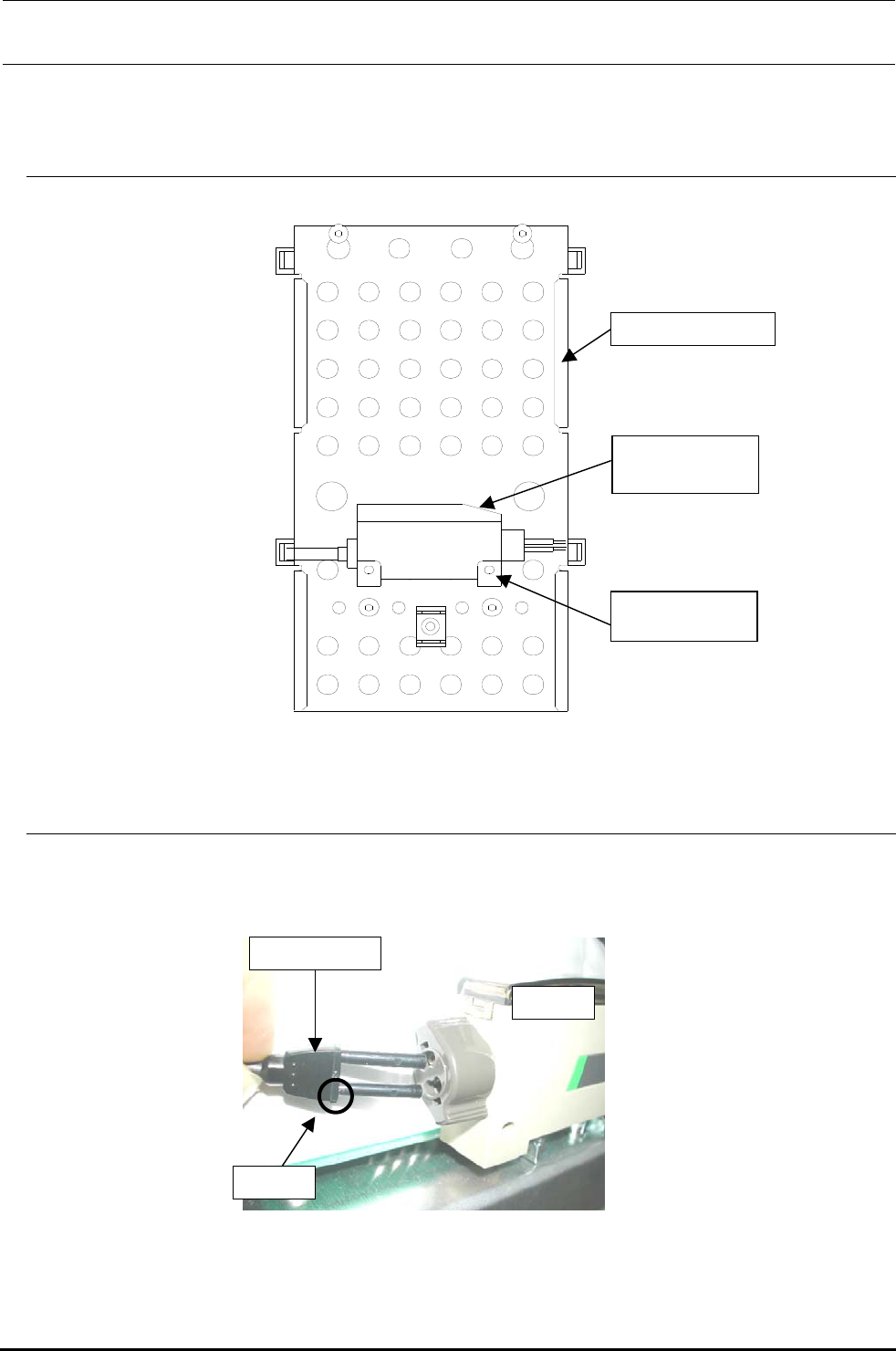

3-2-3．放大器部
MNLA
马
达
护罩
坏标记传感器放
大器
3-2-4．光学纤维往放大器的安装
把光学纤维有凸起侧插进放大器的没有ＬＥＤ侧。插到最里面之后，把插头部顺时针方向转动，确认光
学纤维装置不能拔出来。
图 3-2-2 放大器的安装
带垫片六角孔螺
栓
（
×
2
）
光学纤维装置
放大器
凸起部
图 3-2-3 光学纤维装置的安装
3－3
Rev2.00
维修调整要领书
3－4

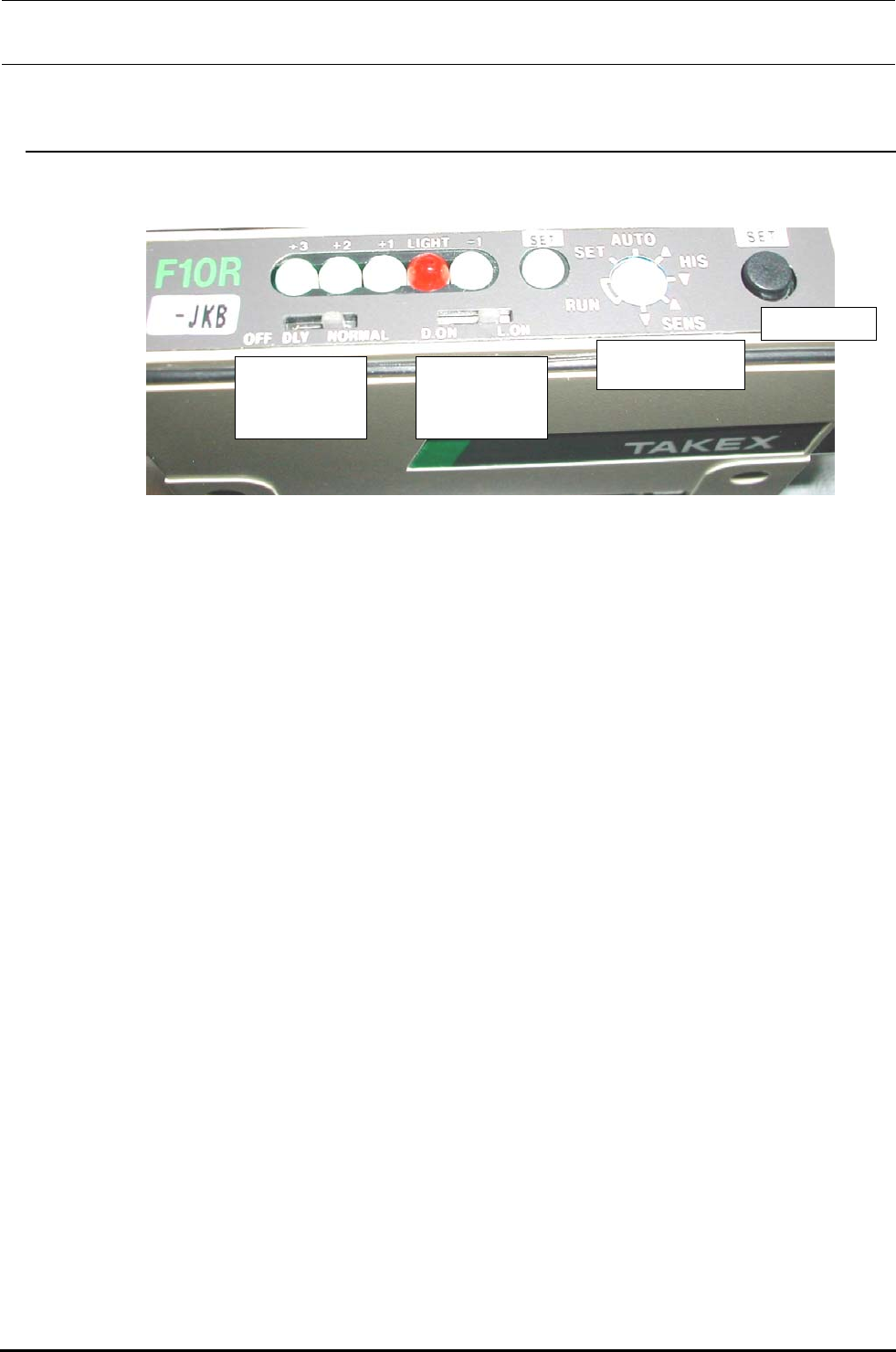

3-2-5．坏标记传感器组件的开关设定
请按照工厂出货时的设定使用。
图 3-2-4 开关设定
SET 按键
模式开关
→
AUTO
动作模式
变换开关
→L ON
输出定时器
变换开关
→NORMAL
Rev2.00
维修调整要领书
3-3．ＨＭＳ的更换
3-3-1．ＨＭＳ头部的更换
带垫片六角孔
3-3-2．放大器的更换
放大器固定到放大器部位后，请确认它稍有移动也不脱落。
螺栓（×2）
安装孔位置（从上起）
六角孔螺栓（×2）
元件高度规格 6ｍｍ机用
元件高度规格 12ｍｍ机用
元件高度规格 20ｍｍ机用
图 3-3-1 ＨＭＳ头部的更换
图 3-3-2 更换放大器（左：放大器架／中：放大器背面／右：安装放大器后）
3－5
