Rev2.00 维修调整要领书 ・ＮＦ１２（ＮＦ１６、ＮＦ２４ 也可 ）→ 无锁定型 ・ＮＦ１６Ｎ（ＮＦ１２Ｎ、ＮＦ２４Ｎ 也可 ） ※ 以上为传送路侧供料器跳起传感器调整用 ・ＮＦ１６（ＮＦ１２、ＮＦ２４、ＮＦ１２Ｎ、ＮＦ１６Ｎ、ＮＦ２４Ｎ 也可 ） ・ＮＦ３２ 供料器 （ＮＦ３２３Ｓ、ＮＦ３２４Ｓ、ＮＦ３２ＦＳ 均可 ） ・ 散件供料器 （ＢＦ１０、ＢＦ１１、ＢＦ１２ 均可 ） ※ 以上为机器外侧供料器跳起传感器调整用 ・ ＋ 螺丝…
Rev2.00
维修调整要领书

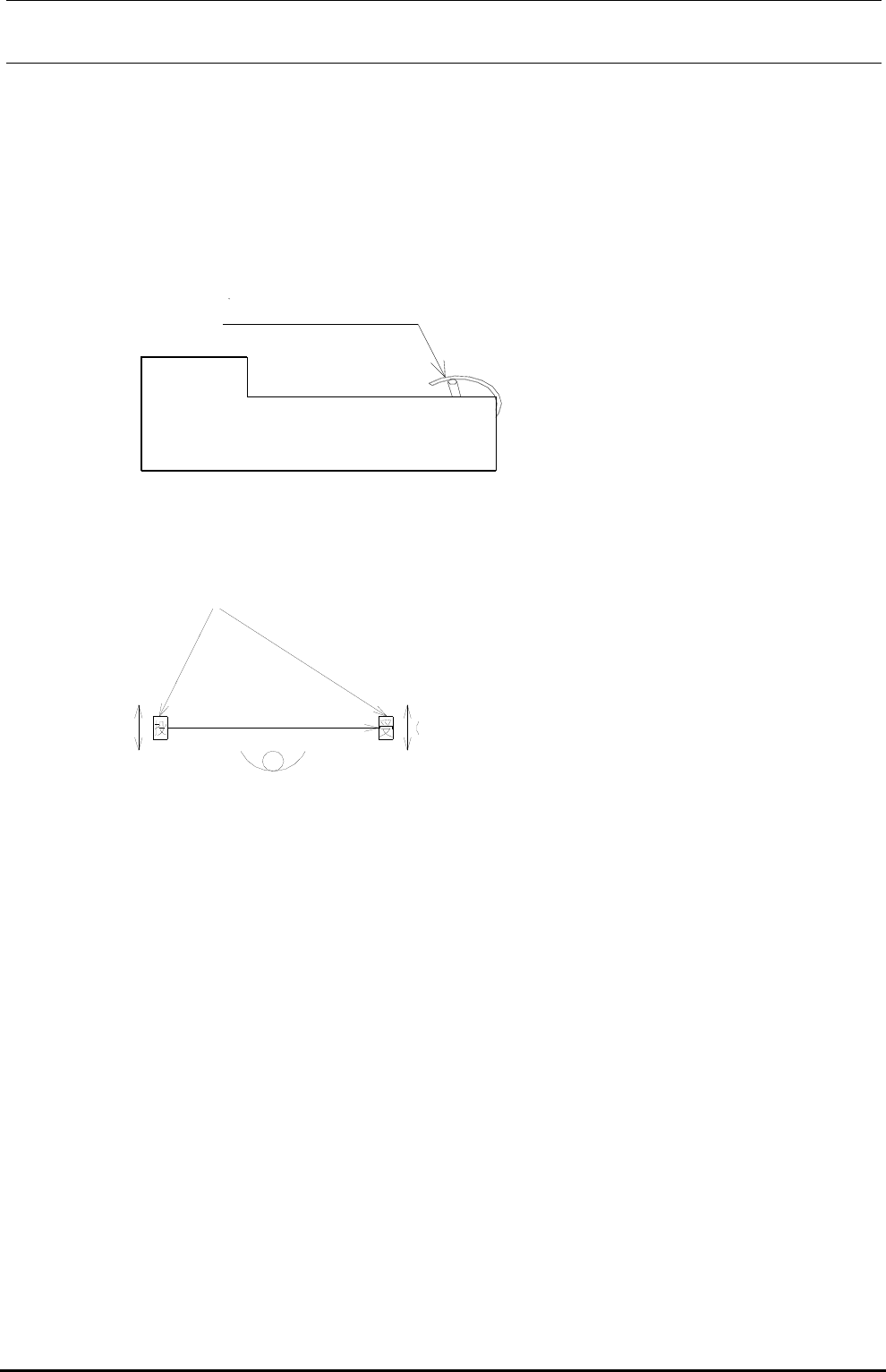

５） 进行旋钮调整（供料器跳起传感器）。
调整旋钮时，在传感器安装高度、Ｙ方向安装位置（传感器ＢＲ的长孔中心的传感器固定）、光轴调整
之后再进行调整。
旋钮
精密螺丝刀
＜調整に使用するもの＞
( 勧僕揃迦)
( 勧僕揃迦)
念迦
( 字匂翌迦)
薮頭字貧中夕
( 字匂翌迦)
薮頭字貧中夕
朔何
12-7
Rev2.00
维修调整要领书
・ＮＦ１２（ＮＦ１６、ＮＦ２４也可）→无锁定型
・ＮＦ１６Ｎ（ＮＦ１２Ｎ、ＮＦ２４Ｎ也可） ※以上为传送路侧供料器跳起传感器调整用
・ＮＦ１６（ＮＦ１２、ＮＦ２４、ＮＦ１２Ｎ、ＮＦ１６Ｎ、ＮＦ２４Ｎ也可）
・ＮＦ３２供料器（ＮＦ３２３Ｓ、ＮＦ３２４Ｓ、ＮＦ３２ＦＳ 均可）
・散件供料器（ＢＦ１０、ＢＦ１１、ＢＦ１２均可） ※以上为机器外侧供料器跳起传感器调整用
・＋螺丝刀、－精密螺丝刀
12-8
Rev2.00
维修调整要领书
・ ① 传送路侧供料器跳起传感器调整程序
1)转动投光侧的旋钮到 min 侧（左侧），遮挡传感器。
2)慢慢地向 max 侧（右侧）转动旋钮，调整到受光侧的红灯，绿灯均亮灯的位置。
3)把 NF12 设置到供料器的左、中、右，开关前护罩，确认传感器是否 OFF。
念擦孛
念擦孛
NF12工創匂
NF16N工創匂
念朔卞強勧湖匂
( 勧僕揃迦)
※打开前护罩，传感器也不为ＯＦＦ时，说明传感器安装位置的Ｙ方向偏斜。拧松传感器安装螺丝，
前后移动进行调整。
4) 3)的作业时，变更了传感器的安装位置后，请重新调整光轴(从 1))。
（传感器位置移动后，旋钮调整量会发生变化）
5)与 3)同样调整ＮＦ１６Ｎ，确认传感器ＯＦＦ。
※打开前盖，传感器也不ＯＦＦ时，传感器安装位置的 Y 方向偏斜。拧松传感器安装螺丝，前后移
动进行调整。（大多数是移动到传送路侧）
6) 5)的子喔也时，变更了传感器的安装位置后，请重新调整光轴(从 1))。
（传感器位置移动后，旋钮调整量会变化，因此ＮＦ１２不能ＯＮ／ＯＦＦ的可能性有）
