Rev2.00
维修调整要领书
1-5-2．Ｙ轴限制传感器的更换
※如果只更换传感器，不须要调整位置。
※连同托架一起更换时，须要调整位置。
①拧松固定Ｙ限制传感器托架的螺丝，按照上图的后通路端面的距离固定好。
②高度方向，Ｘ架端上安装的Ｙ－ＭＳＷ托架和传感器表面的间隙为０．８～１．５ｍｍ（精度１．０ｍｍ）。
L 尺寸机
M 尺寸机
前侧（Ｙ负限制传感器）
后ｔ通路前端面到传感器中心的距离：１０２．５ｍｍ
中央（Ｙ正限制传感器） 后通路后端面到传感器中心的距离：３３４ｍｍ
里侧（Ｙ＋＋限制传感器）
后通路后端面到传感器中心的距离：２２８ｍｍ
与限制传感器的间隙
０．８～１．５ｍｍ（精度１．０ｍｍ）
１－17
Rev2.00
维修调整要领书
1-6．原点传感器的更换
1-6-1．Ｘ轴
KE-2050/60 及 2050/60R 系列中，没有 X 轴原点传感器。安装在磁标尺里。
1-6-2．Y轴
Y 轴原点传感器式决定 X 轴和 Y 轴的直角度的重要装置。更换后如果不正确地调整位置，X 轴和 Y 轴的直
角就不准确，影响贴装精度，请一定注意。

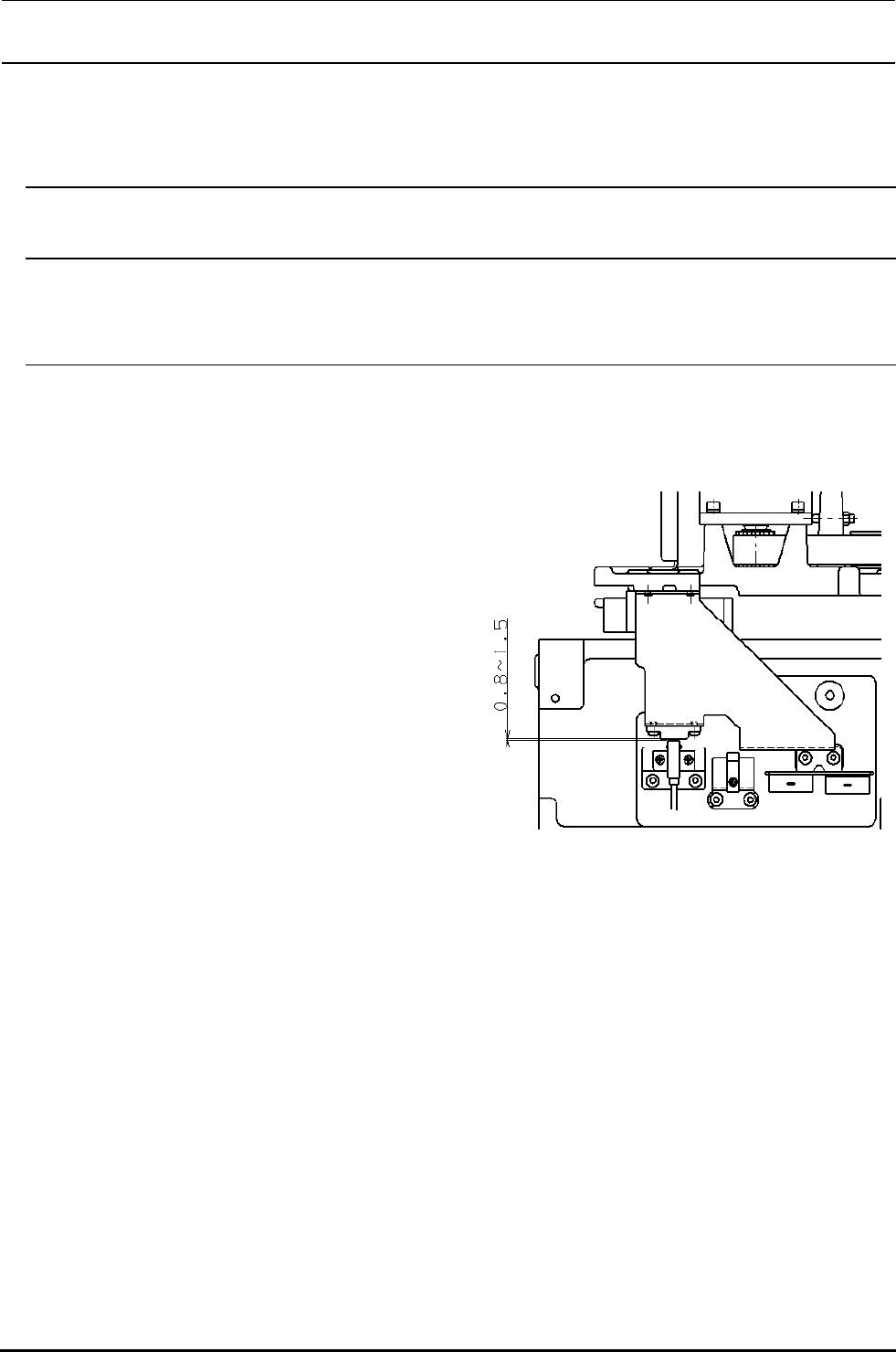

1)更换传感器后，请启动机器，取消“原点复归”，
按紧急停止按钮。传感器和配件的间隙应调整到
0.8～1.5mm，并暂时固定。详细内容请参照 QA
表 XY 装置(8)。如果超出此范围，请松开传感器
的固定螺钉，上下移动传感器，将间隙调整到
0.8～1.5mm。（精度 1.0mm）。
2)用手把贴装头从里侧移动到前侧，固定到没有更
换 Y 轴原点传感器 ON 后的位置。
3)把更换后的 Y 轴原点传感器从前侧移动到里侧，
暂时把传感器在 ON 后的位置固定起来。
4)请选择 MS 参数模式。
5)按 F9 键，显示控制菜单，请选择「Y Setup」。
装置仅使用左侧的 Y 轴原点传感器复位原点。
6)用演示的微动动作(每步骤用低速模式移动)把贴装头从里侧移动到前侧，然后固定到没有光环的 Y 轴原
点传感器 ON 后的位置。
7) 把更换后的 Y 轴原点传感器从前侧移动到后侧，暂时把传感器固定到 ON 后的位置。
8)用演示的微动动作(一步一步地移动)把贴装头用手从里侧移动到前侧，在没有更换的 Y 轴原点传感器
ON 后的位置的前后 3 步以内，确认更换后的传感器是否
ON。详细内容请参照 QA 表 XY 装置(8)。如果
前后 3 步以内不 ON 时，请从 6)开始反复操作重新调整更换后的传感器位置。
9)按紧急停止开关，解除之后，请进行原点复位。
１－18
Rev2.00
维修调整要领书
1-7．轨道的更换
1-7-1．Ｘ轴轨道的更换
１） 松开ＮＭ６０６０００１ＳＣ，从ＣＢ支架Ｔ和Ｘ轴支架组件卸下Ｘ轴轨道。
２） 松开ＳＬ６０６１０９２ＴＮ，卸下电缆线灯。
３） 打开Ｘ轴轨道，卸下束线进行更换。
４） 按照相反的顺序进行组装。此时，请注意轨道内的电线不要短路。
图１－７－１－１
电缆灯X
CB支撑T
轨道托架B
轨道托架 A
X 轴轨道
X 轴机架组
※从后面看到的图
１－19
