Rev2.00
维修调整要领书
1-4-3.传感器头和后通路的间隙(Y
轴的全行程,请确认轴后通路和传感器头的间隙,0.5mm的间隙标尺应该正好插入。
②①的确认,如果间隙不是0.5mm时,请拧松固定处啊杆器托架的螺丝下图的螺丝②)。
Y 轴直线导轨与传感头的间隙内,插入0.5 mm 的间隙规,重新旋紧螺丝。
实施的确认方法
传感器头
磁标尺
螺丝①
螺丝②
传感器头和后通道的间隙 :0.5±0.1mm (Y
1-15
Rev2.00
维修调整要领书
1-5.限制传感器、X轴原点附近传感器的更换
如果只更换传感器,不须要调整位置。
包括托架也更换时,需要调整位置。
1-5-1.轴限制传感器、X轴原点附近传感器的更换
如果只更换传感器,不须要调整位置。
连同托架一起更换时,须要调整位置。
拧松固定限制传感器托架的螺丝,按照上图的架端L、R的距离进行固定
前后方向,传感器头板背面安装的X-MSC托架和传感器表面固定时的间隙应为0.8~1.5mm(
1.0mm)。
X 负限制传感器 X 原点附近传感器
X 正限制传感器(KE-2050)
X 正限制传感器(KE-2060)
止动橡胶粘贴面 止动橡胶粘贴面

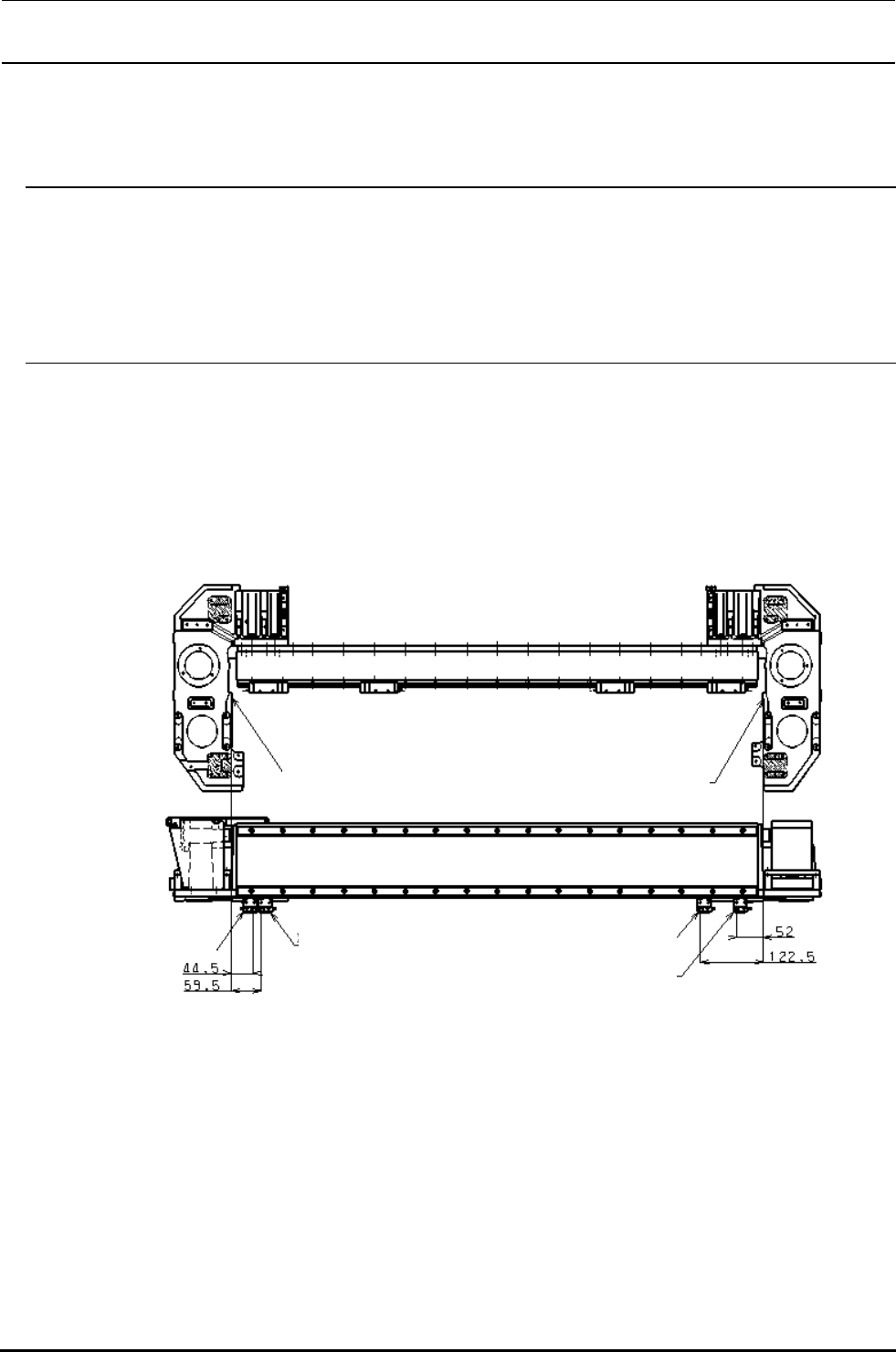

X 轴限制传感器位置
左侧(X负限制传感器
架端的止动橡胶安装面和传感器中心的距离:44.5mm
中央(X原点附近传感器 架端的止动橡胶安装面和传感器中心的距离:59.5mm
右侧(X正限制传感器 架端的止动橡胶安装面和传感器中心的距离
:52mm(KE-2050/50 R/55 R)、122.5mm(KE-2060/60 R)
限制传感器的间隙
0.8~1.5mm(精度1.0mm)
1-16
Rev2.00
维修调整要领书
1-5-2.轴限制传感器的更换
如果只更换传感器,不须要调整位置。
连同托架一起更换时,须要调整位置。
拧松固定限制传感器托架的螺丝,按照上图的后通路端面的距离固定好。
高度方向,架端上安装的Y-MSW托架和传感器表面的间隙为0.8~1.5mm(精度1.0mm)。

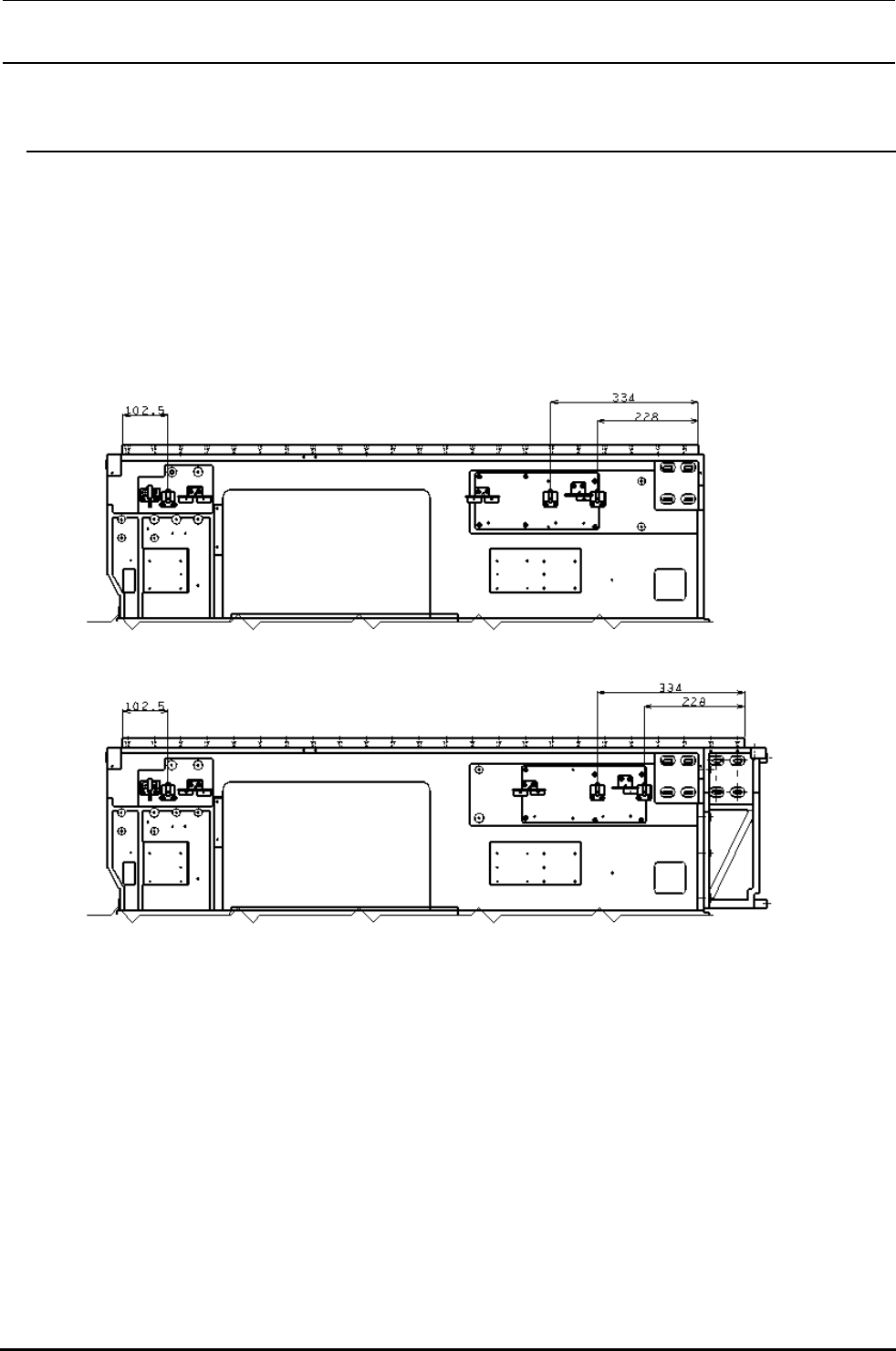

L 尺寸机
M 尺寸机
前侧(Y负限制传感器
后t通路前端面到传感器中心的距离:102.5mm
中央(Y正限制传感器 后通路后端面到传感器中心的距离:334mm
里侧(Y++限制传感器
后通路后端面到传感器中心的距离:228mm
与限制传感器的间隙
0.8~1.5mm(精度1.0mm)
1-17
