Rev2.00 维修调整要领书 5-20 5-17． 后备止动器 （ＣＥ 机 ） １．ＢＵ 止动器的前后位置， 在空气 Ｏ Ｎ 的状态， ＢＵ 止动器 （ 橡胶部 ） 顶 到球螺丝法兰盘外周的状态，应 为图示 Ａ 尺寸应为 ５ｍｍ。 ２． 调整 ＢＵ 止动器的锁定传感器位 置时，从缸筒被拉进的状态把处 啊难器向 「Ｂ」 方向移动， ＯＮ（ＬＥ Ｄ 亮灯 ） 之后再移动 １ｍｍ ， 然后固 定 。 ※ 请确认缸筒动作时 ＬＥＤ 一定要 亮…
Rev2.00
维修调整要领书

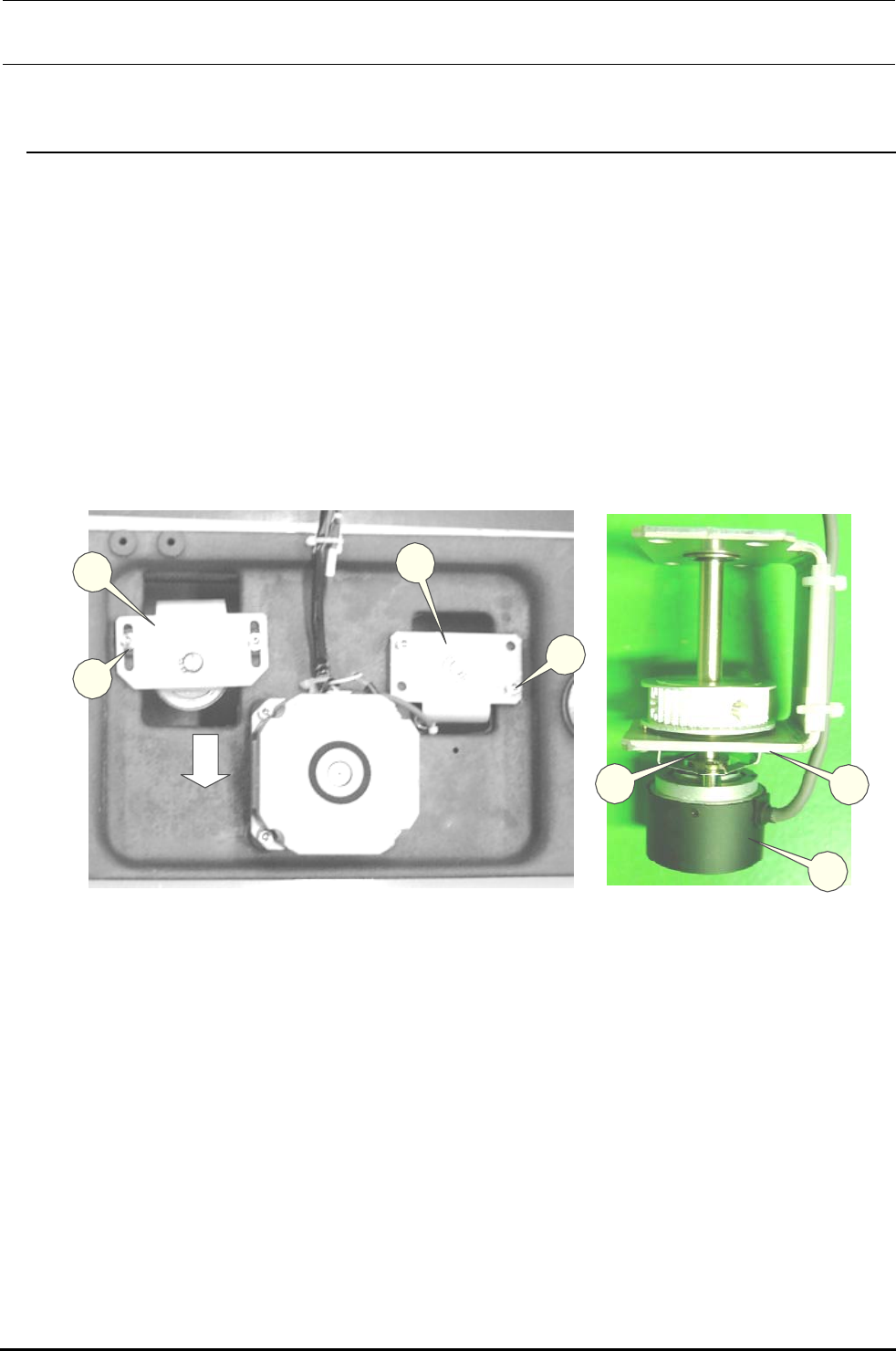

5-16．支承台编码器的更换
１）与５－１５．支承台马达更换一样，卸下支承台。
２）拧松②固定螺丝，向箭头方向移动①钮矩架组件，松开同步皮带的张力。
３）拧松④固定螺丝，取出③调节器架组件。
４）拧松③ＳＬ６０３０６９２ＴＮ盖。
５）拧松调节器的附属螺丝（⑥圆螺丝）和⑦固定螺丝，卸下⑤调节器。
４） 按照（３）～（１）的程序进行组装。
参照５－１５章 支承台马达的更换，调整支承台的平面度。
更换后，用 MS 参数计取得支承台偏差值。
１
２
３
４
７
５
６
－１
图５－１６－１
5-19
Rev2.00
维修调整要领书
5-20
5-17．后备止动器（ＣＥ机）
１．ＢＵ止动器的前后位置，在空气Ｏ
Ｎ的状态，ＢＵ止动器（橡胶部）顶
到球螺丝法兰盘外周的状态，应
为图示Ａ尺寸应为５ｍｍ。
２．调整ＢＵ止动器的锁定传感器位
置时，从缸筒被拉进的状态把处
啊难器向「Ｂ」方向移动，ＯＮ（ＬＥ
Ｄ亮灯）之后再移动１ｍｍ，然后固
定。
※请确认缸筒动作时ＬＥＤ一定要
亮灯。
３．速度控制的调整
从全闭转三圈后固定。
＜调整方法＞
１．打开空气的状态，拧松ＢＵ止动
器架固定螺丝进行调节。
拧松空气缸筒固定螺丝，把ＢＵ
止动器（橡胶部）的高度和球螺丝
的法兰盘外周高度调整一致。
２．拧松ＢＵ锁定传感器的固定螺
丝，调整到符合规格的位置。
３．暂时拧松速度控制的锁定螺母，
从全闭的状态返回到指定转数，
然后用锁定螺母固定。
货号 品名
① 40000970 BU_STOPER
② SM6051002TN SCREW
③ PA150101100 DUAL_AIR_CYRINDER
④ SL6040892TN SCREW
⑤ 40000971 BU_STOPER_BRACKET
⑥ SL6051492TN SCREW
⑦ BT0400251EA AIR_TABE
⑧ PC010508000 SPEED_CONTROLLER
⑨ 40002241 BU_LOCK_CABLE_ASM
ボールねじ
フランジ
②
① ③
⑥
⑤
④
⑨
⑧
Ｂ
Ａ
Ａ
图５－１７－１
球螺丝法
兰盘
Rev2.00
维修调整要领书
对于标准规格，电磁法ＥＮ机时追加 PV150209000。
標準機 ＥＮ機
標準機
VCS高解像度
ＥＮ機
VCS高解像度
①
③
②
ＳＴＯＰ
SHAPE X
SHAPE Y
ＢＵ
ＶＣＳＳＶ
④
④
Ａ
Ａ
Ａ
Ａ
5-21
