Rev2.00 维修调整要领书 5-6． ＷＡＩＴ 传感器的更换 5-6-1． 光纤部的更换 １） 请从 ＷＡＩ 传感器放大器拔下光纤 。 拧松固定螺丝，拔掉 受光侧光纤 。 ２） 从 ＷＡＩ 传感器部拔下受光侧光纤 。 ３） 从 ＷＡＩＴ 传感器支架卸下投光侧光纤 。 ４） 安装时，请按照 ３）→１） 的顺序进行安装 。 ５） 安装时， 从 ＷＡＩＴ 传感器部的凸量 Ａ 按照如下的方法进行 调整 。（Ａ 尺寸 ） 图 5-6-1-1 …
Rev2.00
维修调整要领书
5-5．ＩＮ／ＯＵＴ传感器的更换
Ａ部、Ｂ部的电缆线，在调整完传感器位置之后，请用扎线带固定好，不让张力过强或过松。
②
③
①
⑤
④
Ｂ
Ａ
②
①
④
⑤
③
Ａ
Ｂ
右侧传感器
左侧传感器
图５－５－１
② 40002208 IN_SENS_ASM
③ 40002210 OUT_SENS_ASM
④ SL4031291SC SCREW
⑤ EA9500B0000 CABLE_BAND
＜灵敏度调整＞
此调整是为了可以检测放在传送路传感器上的黑色轧花基板(无光泽)。
把黑色轧花基板(无光泽)放到传感器下，先把传感器的灵敏度调整旋钮向逆时针方向旋转，然后再慢慢
地向顺时针方向转动到调整到可以检测到指定基板的位置。
※ 如果没有黑色的玻纤环氧树脂基板，请在所用的基板中挑选颜色最深的基板使用。
5-6
Rev2.00
维修调整要领书
5-6．ＷＡＩＴ传感器的更换
5-6-1．光纤部的更换
１）请从ＷＡＩ传感器放大器拔下光纤。拧松固定螺丝，拔掉
受光侧光纤。
２）从ＷＡＩ传感器部拔下受光侧光纤。
３）从ＷＡＩＴ传感器支架卸下投光侧光纤。
４）安装时，请按照３）→１）的顺序进行安装。
５）安装时，从ＷＡＩＴ传感器部的凸量Ａ按照如下的方法进行
调整。（Ａ尺寸）

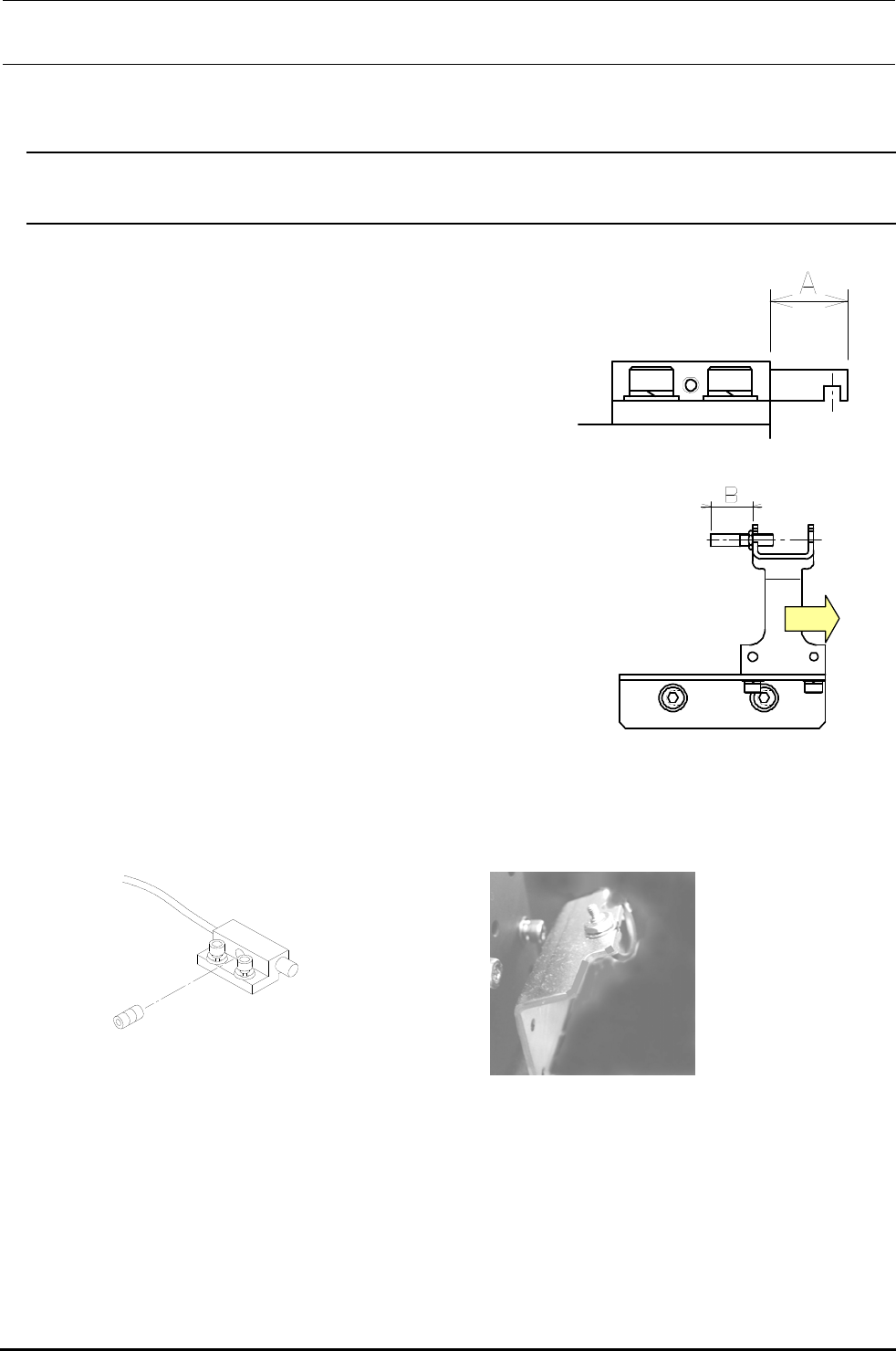

图 5-6-1-1 WAIT 传感器部
Ｍ尺寸 ： Ａ＝１０ｍｍ
L尺寸 ： Ａ＝９ｍｍ
另外，Ｌ尺寸规格时，从ＷＡＩＴ传感器支架的凸量调整为１４
ｍｍ（侧面的前端部）。（Ｂ尺寸）
６）更换光纤部后，请按照下页“5-6-2-2 项 放大器的安装
方法”进行放大器的增益调整。
（参照Ｐ 5-８）
图 5-6-1-2 WAIT 传感器支架（Ｌ尺寸）
图 5-6-1-3 WAIT 传感器部
图 5-6-1-４ WAIT 传感器支架
（Ｍ尺寸）
5-7
Rev2.00
维修调整要领书
5-6-2．放大器的更换
５－６－２－１．组装光纤的放大器
１）用一字形螺丝刀等轻轻抬起放大器上部的拨杆。
２）把光纤插到放大器的里侧，然后放倒拨杆。
※组装时，请注意不要把投光侧和受光侧装错。
安装错了的话，检测出外乱光，传感器会误动作。
※光纤传感器的前端请用传感器附属的切刀切镀啊嗯，调节长度。
图５－１１－１
(3)
(1)
图 5-6-2-1
５－６－２－２．放大器的安装方法
请使用专用安装支架（附属品）进行安装。
１） 把放大器前部的槽（Ａ部）插入专用安装支架。
２） 按放大器的后部（Ｂ部），全部插进去。
３） 拆卸时，把螺丝刀插进Ｃ部的槽里，一边向后拉，一边抬起就
可以卸下。
图 5-6-2-2
专用安装
SL6031042TN
５－６－２－３．放大器的增益调整
更换后请按照以下程序调整增益。
安全显示
动作显示
数字
调节按钮
模式变换
L-ON/D-ON
变换
１） 把放大器的模式变换开关扳到“SET”侧。
放大器的 LED 显示变为“１”。 红：灭灯、绿：灭灯
２） 基板放到可以被传感器感应的位置，按调节按钮。
放大器的 LED 显示变为”2”。 红：灭灯、绿：闪亮（灵敏度不良时，红为
闪亮）
３） 拿走基板，按调整按钮，不要让传感器感光。
增益调整成功之后，数字被显示出来。此数字表示检测出的意义。通
常显示“9”，如果没有显示“９”，请重新调整增益。
４） 把放大器的模式变换开关返回到“RUN”侧
。
图 5-6-2-3
