Rev2.00
维修调整要领书

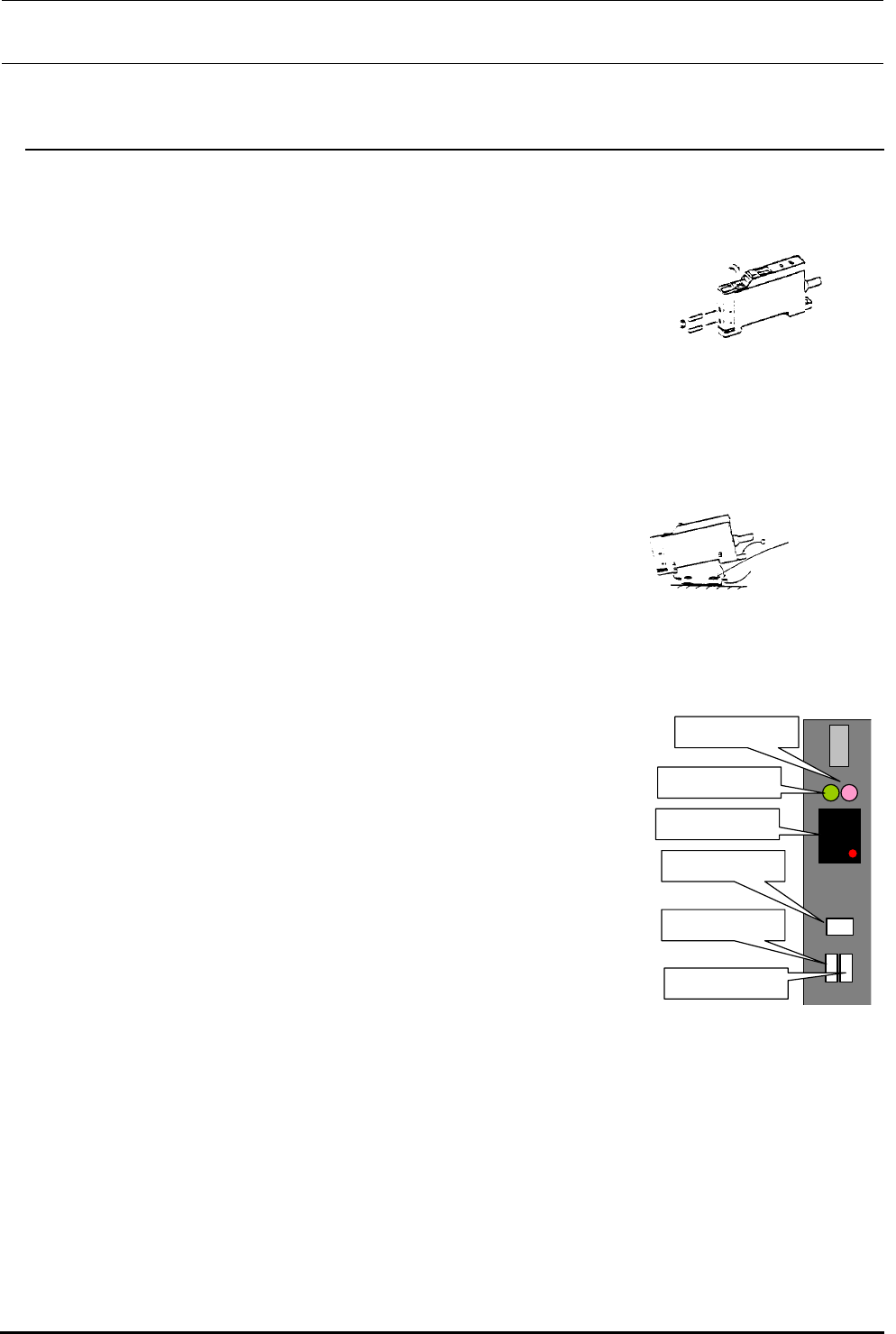

5-6-2．放大器的更换
５－６－２－１．组装光纤的放大器
１）用一字形螺丝刀等轻轻抬起放大器上部的拨杆。
２）把光纤插到放大器的里侧，然后放倒拨杆。
※组装时，请注意不要把投光侧和受光侧装错。
安装错了的话，检测出外乱光，传感器会误动作。
※光纤传感器的前端请用传感器附属的切刀切镀啊嗯，调节长度。
图５－１１－１
(3)
(1)
图 5-6-2-1
５－６－２－２．放大器的安装方法
请使用专用安装支架（附属品）进行安装。
１） 把放大器前部的槽（Ａ部）插入专用安装支架。
２） 按放大器的后部（Ｂ部），全部插进去。
３） 拆卸时，把螺丝刀插进Ｃ部的槽里，一边向后拉，一边抬起就
可以卸下。
图 5-6-2-2
专用安装
SL6031042TN
５－６－２－３．放大器的增益调整
更换后请按照以下程序调整增益。
安全显示
动作显示
数字
调节按钮
模式变换
L-ON/D-ON
变换
１） 把放大器的模式变换开关扳到“SET”侧。
放大器的 LED 显示变为“１”。 红：灭灯、绿：灭灯
２） 基板放到可以被传感器感应的位置，按调节按钮。
放大器的 LED 显示变为”2”。 红：灭灯、绿：闪亮（灵敏度不良时，红为
闪亮）
３） 拿走基板，按调整按钮，不要让传感器感光。
增益调整成功之后，数字被显示出来。此数字表示检测出的意义。通
常显示“9”，如果没有显示“９”，请重新调整增益。
４） 把放大器的模式变换开关返回到“RUN”侧
。
图 5-6-2-3
5-8
Rev2.00
维修调整要领书

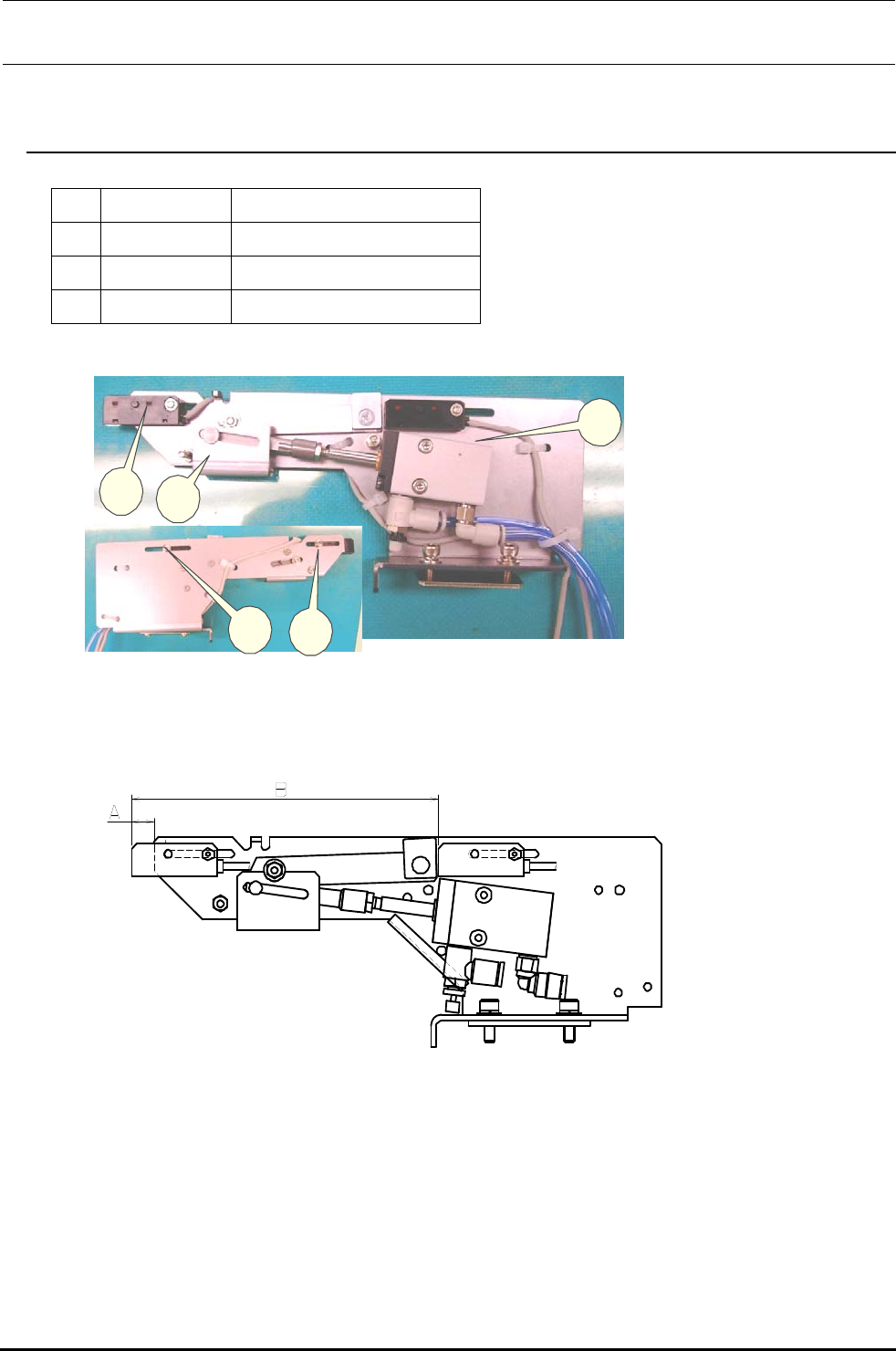

5-7．ＳＴＯＰ／Ｃ．ＯＵＴ传感器的更换
１）卸下止动器安装的ＳＴＯＰ／Ｃ．ＯＵＴ传感器的固定螺丝，更换传感器。
① 40000905 STOPER_FR_ASM
② 40002214 ＳＴＯＰ ＳＥＮＳ ＡＳＭ
③ 40002235 C.OUT_SENS_ASM
④ SL4031291SC SCREW
①
②
③
④
④
图５－７－１
２）安装 STOP 传感器和Ｃ．ＯＵＴ传感器时，请按照下图进行调整。
ＳＴＯＰ传感器 Ａ ＝ 8ｍｍ
Ｃ．ＯＵＴ传感器 Ｂ ＝ 116ｍｍ （Ｌ尺寸规格时 95 ｍｍ）
作为参考，用手动让电磁阀ＯＮ时，把基板放到传送轨道时，ＳＴＯＰ传感器ＯＮ～止动器前端的距离为 28.8
ｍｍ。
３）请进行空气软管和电线配线处理。
４）此调整是为了可以检测放在传送路传感器上的黑色轧花基板(无光泽)。把黑色轧花基板(无光泽)放
到传感器下，先把传感器的灵敏度调整旋钮向逆时针方向旋转，然后再慢慢地向顺时针方向转动到
调整到可以检测到指定基板的位置。
※ 如果没有黑色的玻纤环氧树脂基板，请在所用的基板中挑选颜色最深的基板使用。
5-9
Rev2.00
维修调整要领书
5-8．止动器缸筒的更换
１）卸下④的六角螺母。
２）拧下②缸筒固定螺丝。
３）转动①缸筒的轴部，从③止动器插头卸下缸筒①。
４）请按照（３）～（１）的顺序进行组装。
此时，请注意①缸筒和止动器架的长孔应该在一条直线上，动作顺畅。
从①缸筒的端面到③止动器插头的端面的距离如下图所示那样安装。
５）调整调速器。
A侧(安装在缸筒) 从全闭开 1 圈。
B侧 从全闭开 2.5 圈。
６）组装后，接入空气（０．４９Ｍｐａ），确认动作是否顺畅。
Ｂ
侧
的
调
速器
Ａ
侧
的
调速器
图５－８－１
