Rev2.00
维修调整要领书
2－23
2-7．螺旋箱的更换
更换螺旋箱时，需要卸下ＭＮＬＡ贴装头、θ马达。θ轴的原点，Ｚ轴原点的位置调整和 Z 轴高度
有关，激光有关的ＭＳ参数需要重新输入。（输入项目请参照２－９项。）
１） 按照２－１－１项卸下ＭＮＬＡ贴装头。
２） 实施２－２－１项的２），卸下马达护罩。
３） 按照２－２－２项的３）松开同步皮带θ。
４） 拧松保持ＭＮＬＡ支架的螺丝，从贴装头板卸下来。
５） 松开定位环的固定螺丝⑥（2 颗），将定位环从花
键轴上取下。
６） 从Ｚ滑动架的轴承卸下螺旋轴。
７） 从螺旋箱卸下θ
⑫
皮带轮 。
８）
⑬
拧松保持轴承的固定螺丝 。
９） 拧松保持轴承的固定螺丝⑯。
１０）
⑭
卸下轴承板 ，向下拉出螺旋箱。
１１） 安装时请按照相反的顺序进行。
１２） 更换时，在卸下轴承板的状态，请确认推
顶橡胶应从贴装头支架凸出５０μｍ。
（螺旋箱，轴承更换后，测定更换前后
的尺寸Ｂ，如果有差别，请增减间隙片
⑮
的厚度为 50μｍ。）
※ 拆下花键套时，有时轴承推杆橡皮会一起脱出。
这种情况下，请把轴承固定螺丝⑯先暂时拆下，
将推杆橡皮插入。
※ 如果是 KE2055 型以及有 MNVC 选项的机器，进
行轴承板的拆卸时必须剥掉植绒纸，更换花键套
后，请换上新的植绒纸（40016726）。
※ 固定轴承板前，保持轴承的固定螺丝顶到推顶橡
胶后，再拧 1 圈。
※ 轴承板的安装螺丝，请用转矩０．７１ Nm 进行
固定。
间隙片 A 0.2mm 间隙片 B 0.1 mm 间隙片 C 0.05mm 间隙片 D 0.025mm
40001202 40001203 40001204 40001205

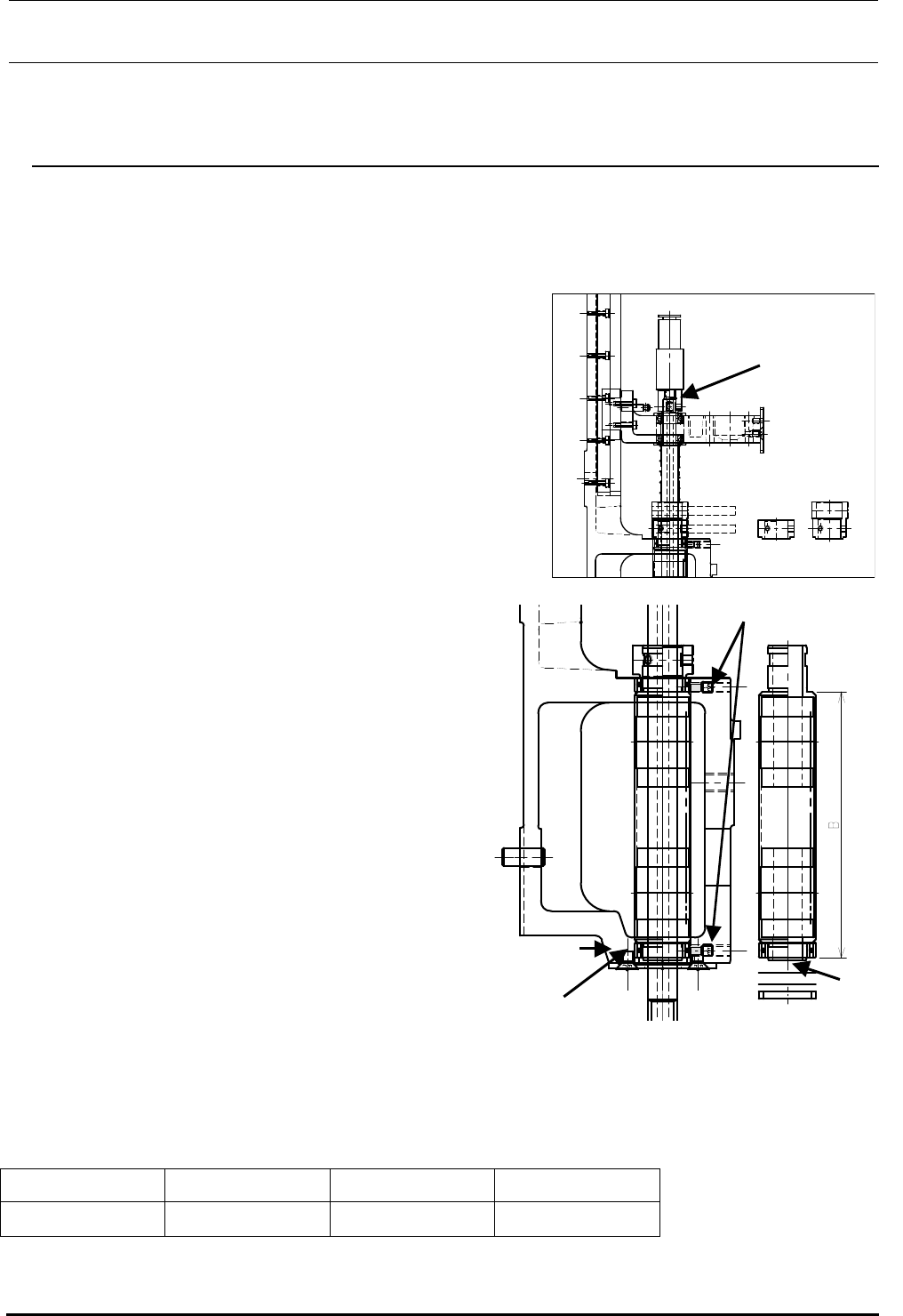

图２－７－１
⑬
⑭
⑮
⑯
⑫
⑥
Rev2.00
维修调整要领书
2-8．吸嘴套轴组件的更换
１） 拧松吸嘴套轴的安装螺丝⑰，卸下吸嘴套轴。
２） 安装时，把过滤器⑱插进轴的最里面，用固定螺丝⑰进行固定。
３） 安装新的吸嘴套轴时，请按照以下的程序进行安装。
４） 更换作业结束后，请按照 2-9 项重新取得 MS 参数。
＜程序＞
① 把夹具吸嘴安装贴装头。
② 把测定标尺顶到夹具吸嘴，确认吸嘴套轴的摆动应在 0.02mm 以内。
如果超过 0.02mm，请逐渐错开螺丝位置与花键的划线位置，寻找何处小于 0.02mm。出现 0.02mm
的组合时请在花键侧划上新的线。
※吸嘴套轴的安装螺丝，请用转矩０．５ Nm 进行固定。
※请拿住螺旋轴的黑色部分进行操作。触摸银色部分时请带上手套等，请勿用手直接触摸。

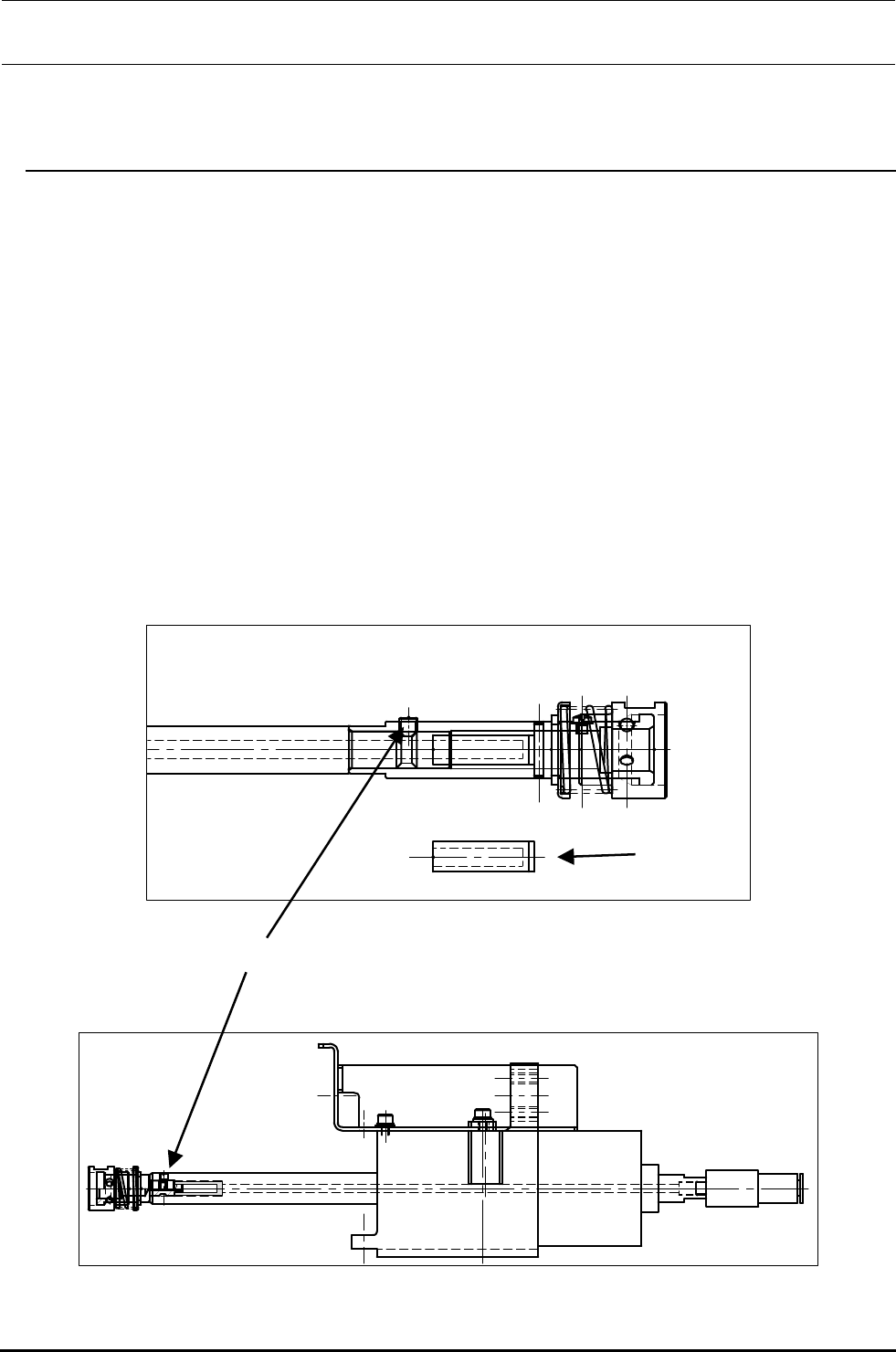

图２－８－１ ＭＮＬＡ贴装头
⑰
⑱
图２－８－２ FMLA 贴装头
2－24
Rev2.00
维修调整要领书
2-9．更换后重新调整项目一览
贴装头芯
间调整
激光偏差 激光定标 贴装头 贴装综合 ＶＣＳ摄
像机偏差
ＶＣＳ综
合偏差 偏差 偏差
贴装头组件 ○(注 1) ○ ○(注 1) ○ ○ ○(注２) ○(注２)
Z马达 ○
θ马达 ○（注１） ○ ○（注１） ○（注１） ○（注１） ○（注２） ○（注２）
Z 传感器 ○
激光传感器 ○ ○(注１) ○ ○
贴装头上 SP2 ○
同步皮带 Z ○
同步皮带θ ○
S 箱组件 ○ ○ ○
吸嘴套轴 ○
（注１）仅 FMLA 贴装头需要
（注２）仅 KE2060 型及 2055 型需要。
ＭＳ参数请从左边按顺序输入。
注意 为了防止伤害人体，HOD 操作中请不要把手伸进机器，也不要把脸和头靠近机
器。
