Rev2.00
维修调整要领书

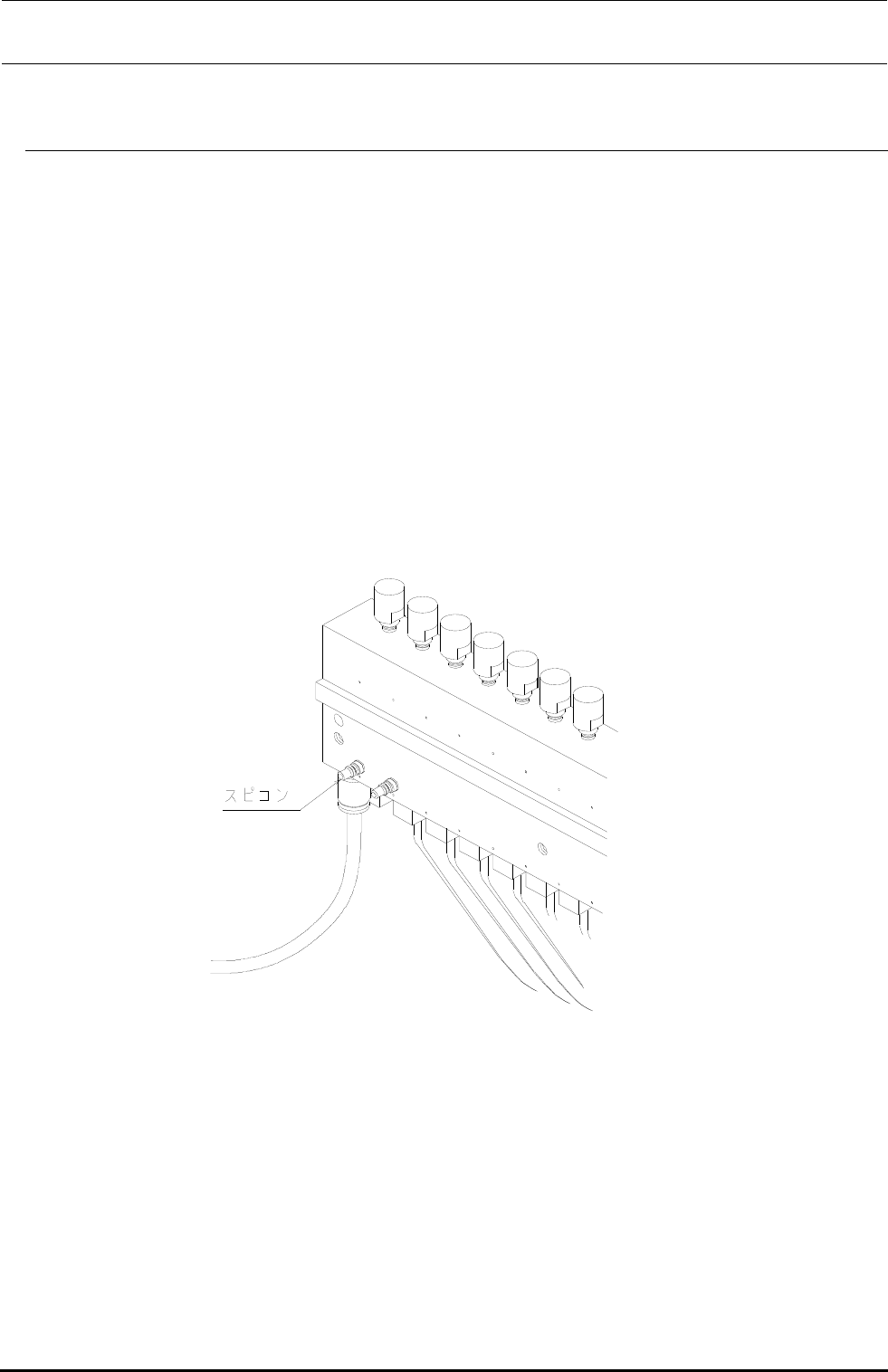

9-3. 驱动器气缸的速度控制调整
这是驱动器气缸的上升速度调整。
１） 从驱动器支架卸下需要调整的驱动器气缸。（参照图９－１－１～４）
２） 连接空气软管和插头。
３） 打开主体总压缩空气和电源。
４） 用ＩＯ手动控制，连续驱动应调整的速度控制驱动器气缸。
５） 调整应调整的气缸的速度控制，目视检查其它气缸的动作。
６） 拧仅速度控制螺母，固定后再次确认。
７） 安装时，请按照相反的程序操作。
堀業陣崙
图 9-3-1
9-4
Rev2.00
维修调整要领书

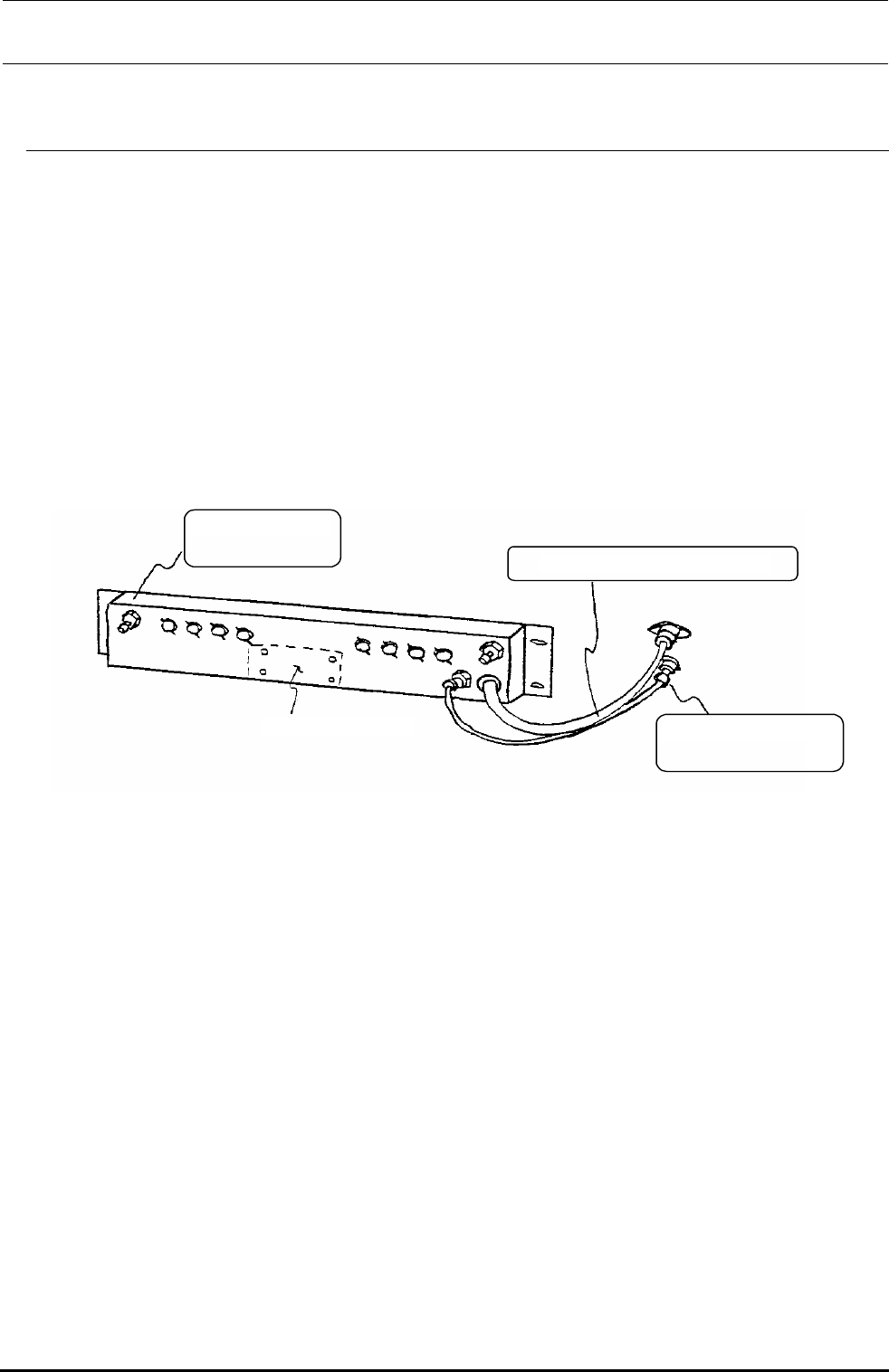

9-4. 供料器基板、供料器 Ｉ／Ｆ基板的更换
１） 从主体卸下供料器连接电缆和空气管。
２） 卸下安装螺丝，从主体下下插头架。
３） 卸下供料器基板或Ｉ／Ｆ基板连接的插头（线束）。
４） 卸下供料器基板的圆头小螺丝８个、卸下供料器Ｉ／Ｆ基板的螺母４个，更换成新的。
５） 安装时，请按照相反的程序操作。
フィーダＩ／Ｆ基板
エアカプラニップル
PJ032009005
フィーダバンク中継ケーブル
コネクタブラケット
E2508729000
插 头 支架
供料器连 接 电缆
供料器I/F基板
空气接头
図 9-4-1
9-5
Rev2.00
维修调整要领书

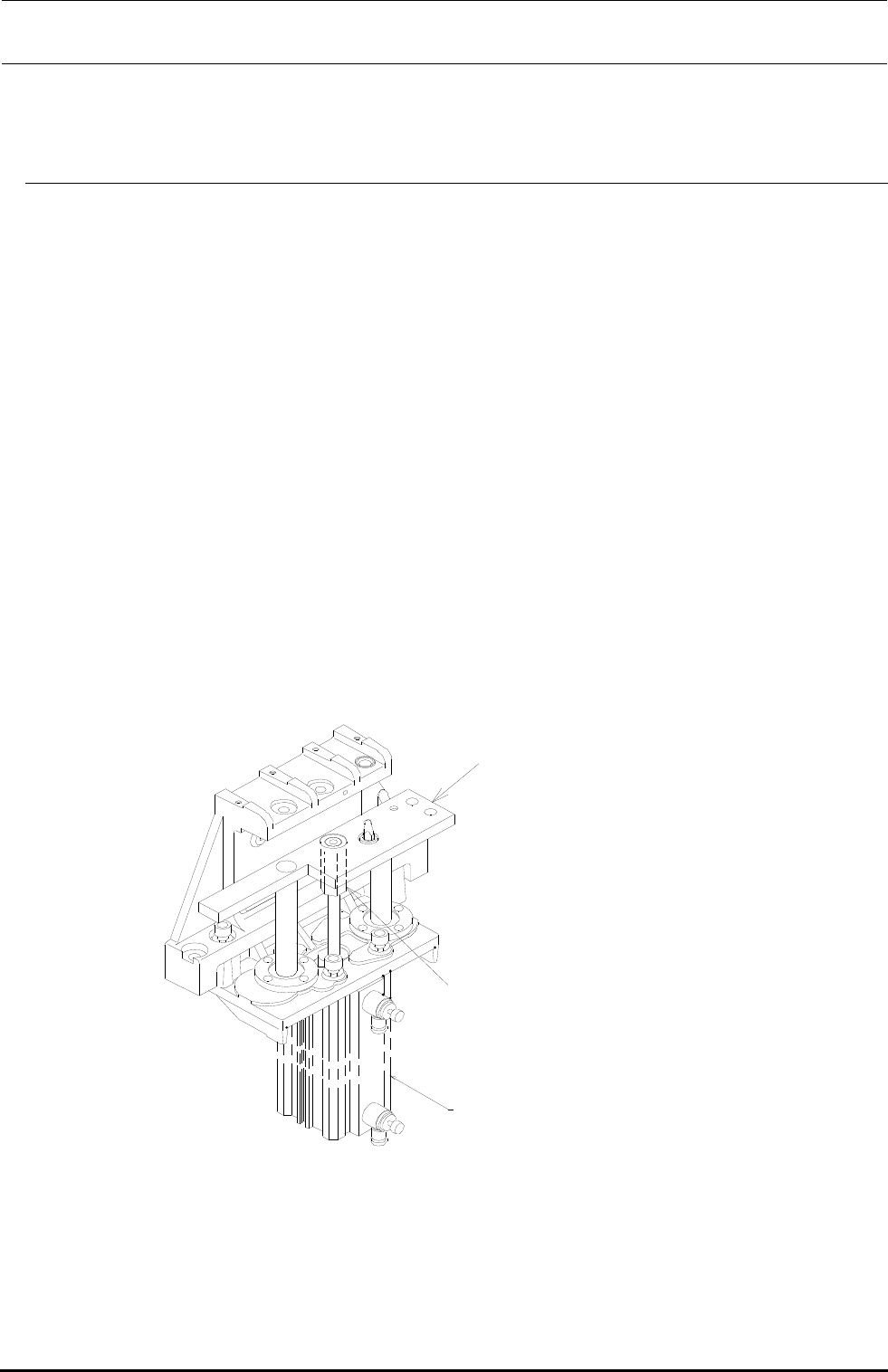

9-5. 供料器上升气缸的更换
１） 关掉主体电源。
２） 打开选择器，打开左右辊拨杆，让供料器上升。
３） 松开供料器气缸杆和提升气缸轴，并卸下。（更换侧）
４） 关掉主体总压缩空气。（手阀）
５） 卸下驱动器气缸组装螺丝。左右两侧
６） 向上拉供料器提升器。（更换侧）
７） 卸下供料器提升气缸安装螺丝４个，卸下气缸。
８） 把速度控制器安装到新的气缸上。
９） 安装气缸，从上方插入供料器提升器。
１０） 请把提升气缸轴拧进气缸杆里。
１１） 打开主体的总压缩空气阀。
１２） 调整左右气缸的速度控制器。（参照９－６）
１３） 安装驱动器气缸组件。
１４） 安装一次更换台。
１５） 打开电源。
廿虎戻幅匂
戻幅匂廿虎已
40000589
PA630750300
廿虎
图 9-5-1
