Rev 2.10
维修调整要领书
4-5
※偏光滤光镜的调整
１） 把白色的陶瓷基板放到校准部，把摄像机移动到基板上。
２） 拧松固定螺丝，转动照明滤光镜Ｕ支架，在画面最亮的状态进行固定。
３） 在最亮的状态，把ＯＣＣ照明标牌如图所示贴好。

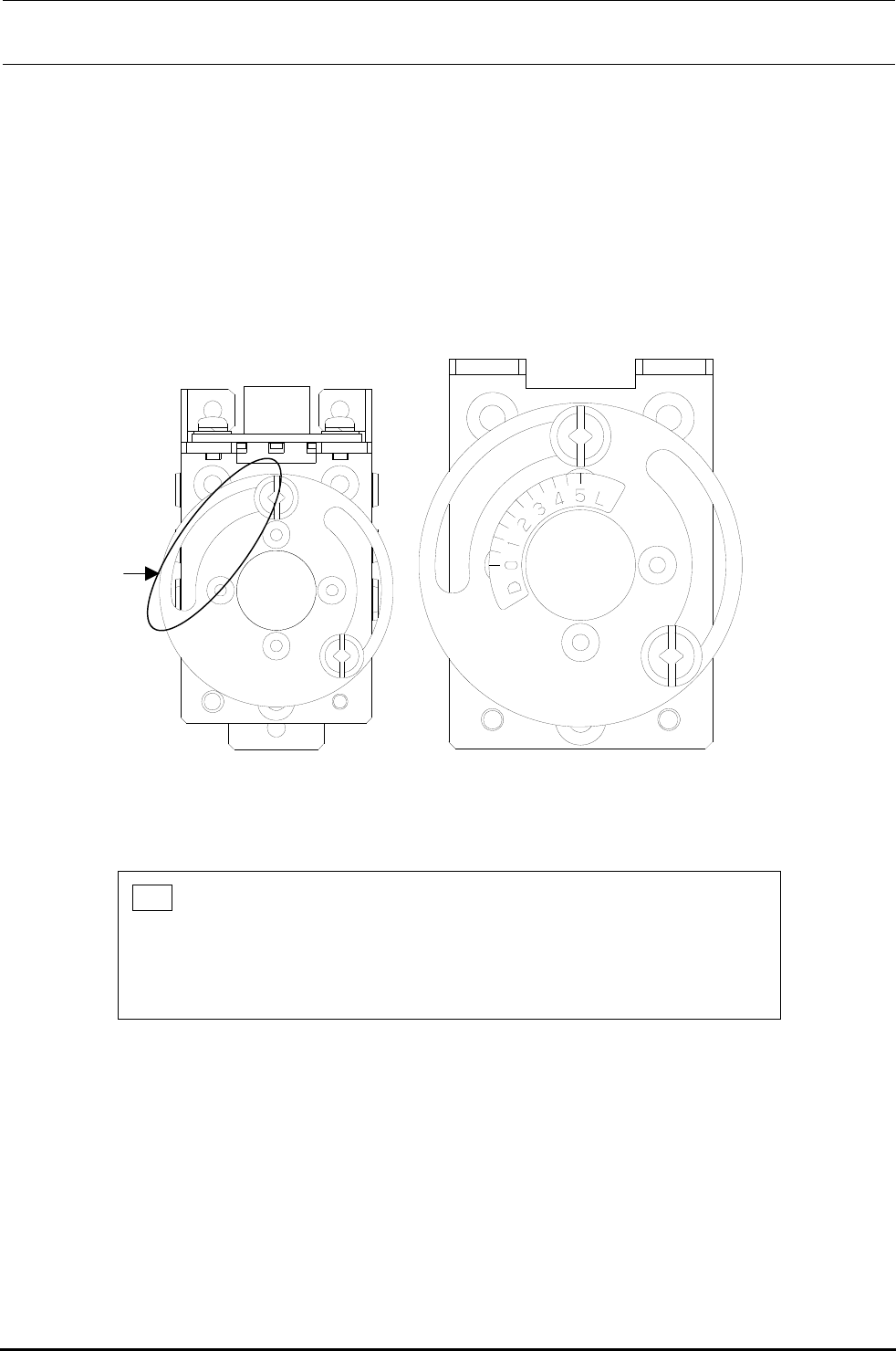

图 4-4-2 滤光镜位置调整及照明标签的粘贴
狭缝
注意
调整后，如果照明滤光镜 U 支架的狭缝位置偏移 90 度，请转动透镜滤光镜
90 度后重新调整偏光滤光镜，使狭缝的位置与图 4-2-2 的朝向相同。
Rev 2.10
维修调整要领书
4-6

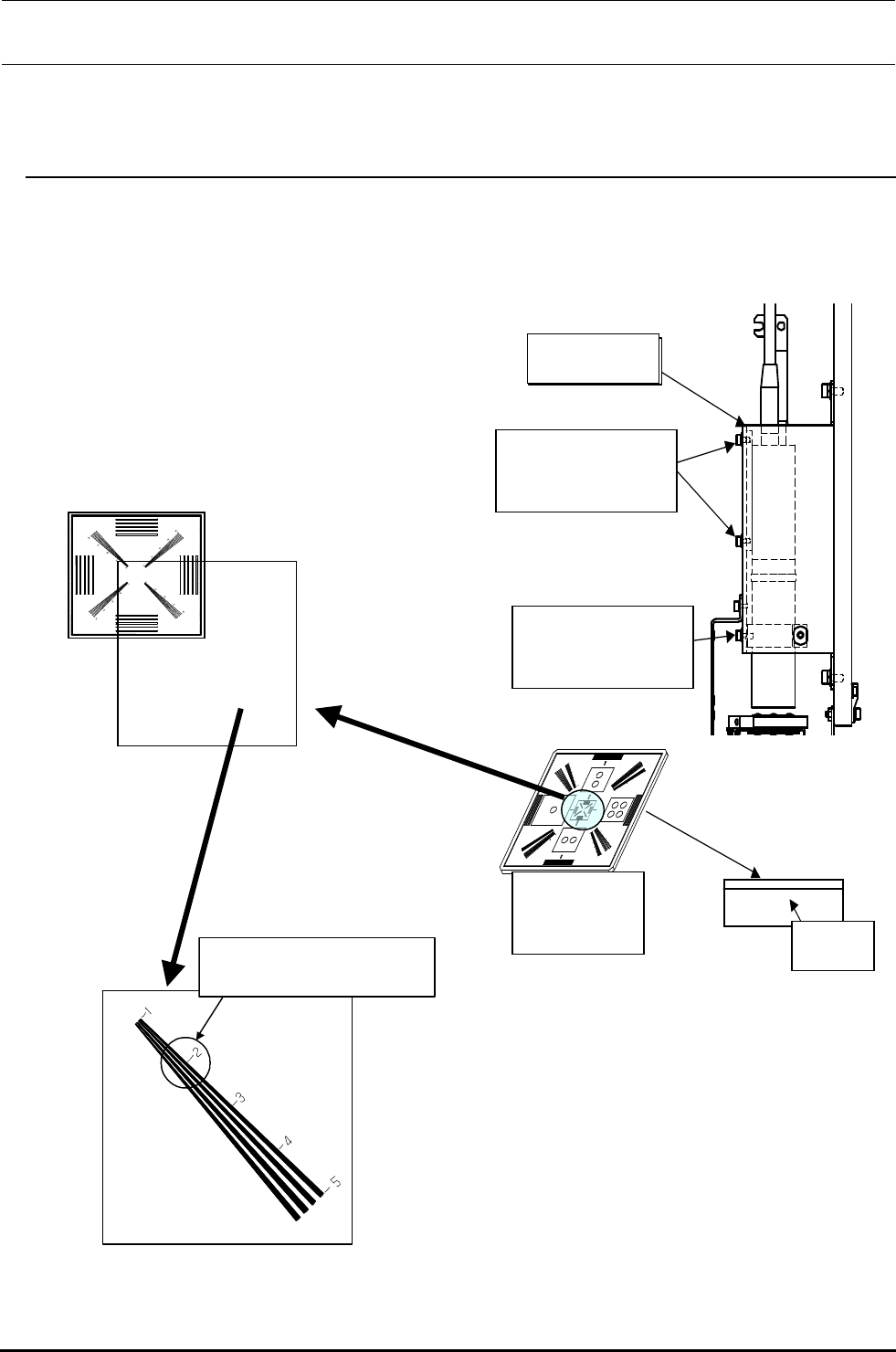

4-5．对焦调整
＜程序＞
①把摄像机调整夹具放到 CAL 部上面，把蚀刻面朝下。
②拧松固定摄像机的六角孔螺栓①和②（共６处），上下移
动摄像机，固定到可以清楚地看见蚀刻的「２」的线（参
照下图）的位置。
如将偏光滤光片调节到刻度 0（暗）的位置，线条容
易看清。调整后，请回到刻度 5（亮）。
カメラアジャスト 治
具
E2106
（T110）
998000
CALブロッ
ク
OCCカメラアッセンブリ
40001212
摄像机部件
40001212
①座金付六角穴付ボルト
SL
（×
6030692TN
4）
①带垫片的六角孔螺栓
SL6030692TN
(X4)
②座金付六角穴付
030892TN
ボルト
SL6
（×2）
「2 得到。」周线应清楚地看
摄像机调节夹具
E2106998000
(110)
CAL 部
②带垫片的六角孔螺栓
SL6030892TN
(X2)
Rev 2.10
维修调整要领书
4-6．ＯＣＣ照明的光亮调整
＜顺序＞
①手动控制，确认 OCC 照明亮灯。
②进行 MS 参数的“OCC 光量调整”。
（「MS 参数」OCC 光量调整）
4-7
