Rev2.00
维修调整要领书
用手指按箭头的前端
图 13-3-1-3 校准画面
4) 结束所有校准点的输入后，会出现“Check Calibration”，显示信息要求保存进行过的校准数据。如
果箭头的输入已顺利完成，点击“OK”按钮。
5) 设定到此结束。
13-58
REV2.00
维修调整要领书
14-1
危险 为了防止突然的起动造成的事故，请关掉电源之后再进行操作。
14 电气部
14-1．电气部的布局
图１４－１－１为正面图，图１４－１－２为背面图。
14-1-1．各部的名称
1.图像用监视器 2.信号灯
3.ＬＣＤ监视器 4.HOD
5.操作盘
〔前：LCD 监视器、操作基板〕
〔后：操作ＳＷ基板〕
6.键盘 7.跟踪球
8.电源开关 9 CD-ROM
10.FDD 11.HDD
12.控制器
〔CPU 接口、XMP 基板、跨接口、
MCM(4 轴)、MCM(１轴)、SAFETY 基板、
Base Feeder 基板、I/O 控制基板、
LIGHT CTRL 基板、IP-X3 基板、c-PCI Board、
ＶＭＥ Back Board 基板、CTRL PWR 基板
・选购品：验证基板、RS-232C 扩展基板〕
断路器
13.电磁标尺内插器
14.XY 轴 AC 支持驱动器
15.分配器 16.Zθ轴 AC 支持驱动器
17.5 相步进驱动器（后备马达）
18.OCC 摄像机、垂直照明基板组 （左、右）、
角度照明基板 （左、右）
19.贴装头装置〔贴装头主基板组、
贴装头传感器基板组、ＯＣＣ中转基板组〕
选购品：HMS、坏标记阅读器
20.AC 电源输入装置
21.断路器 22.ＤＣ变压器
23.UPS（无停电电源） 24.电源装置
25.5 相步进驱动器（自动宽度调整马达）
26.XY 变换器
图 14-1-1 主体正面图

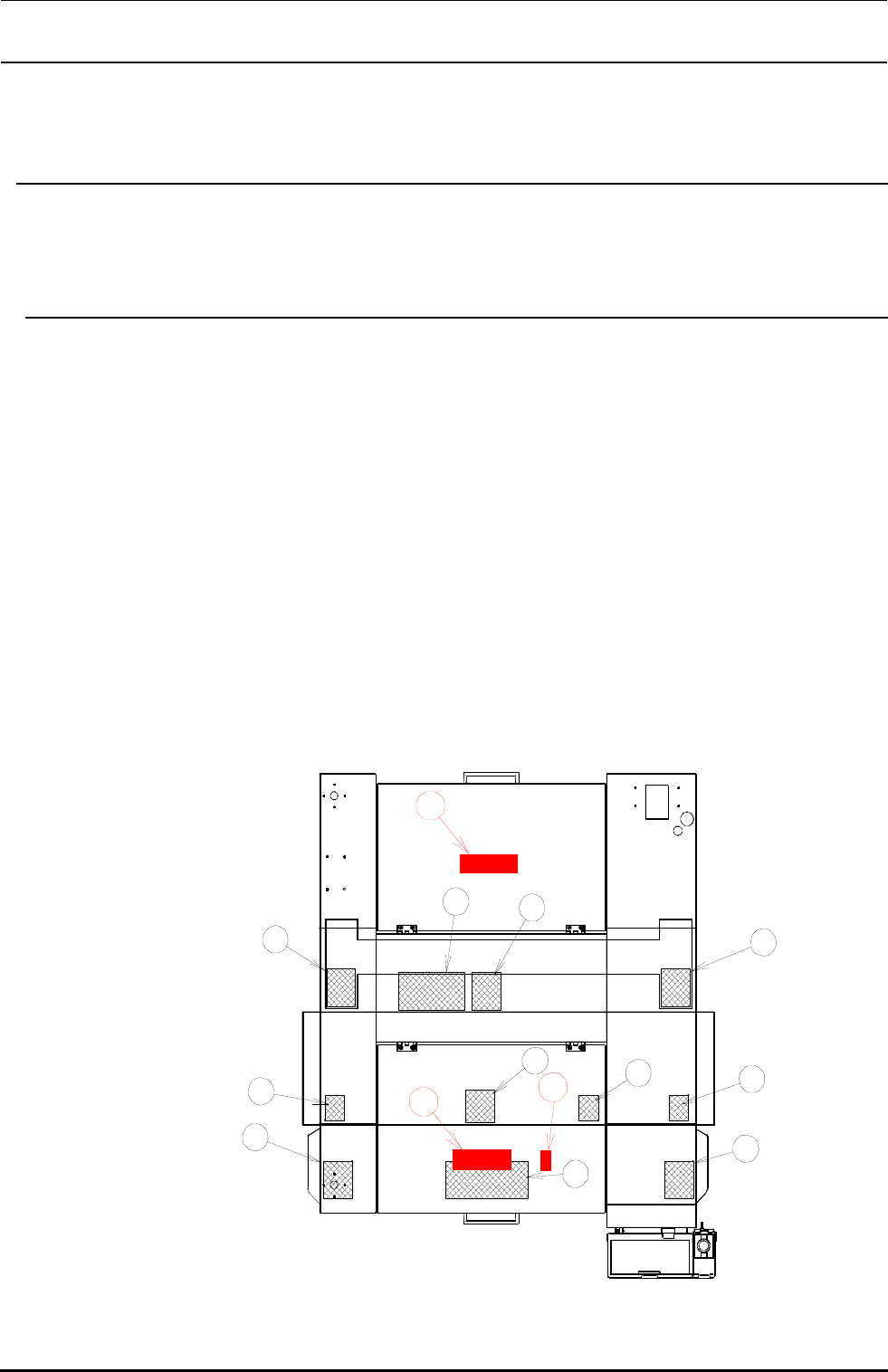

图 14-1-2 主体背面图
2
3
4
5
7
10
11
12 13 14 16
REV2.00
维修调整要领书
14-2
14-2．底座上部的布局
图１４－２－１表示底座上面图。
14-2-1．各部的名称
①ＡＴＣ装置传感器中转基板
②ＣＡＬ块基板
③ＸＬ轴马达
④ＸＲ轴马达
⑤后备马达
⑥中心马达
⑦ＩＮ／ＯＵＴ马达
⑧ＩＮ／ＯＵＴ马达
⑨ＹＬ马达
⑩ＹＲ马达
⑪ＣＡＲＲＹ基板
⑫BANK/FPI-F 基板
⑬传送步进马达驱动器
⑭BANK/FPI-R 基板
图 14-2-1 底座上面图
5
6
8
4
2
1
3
5
10
11
9
7
6
8
12
13
14
