Rev2.00 维修调整要领书 1-1-2． 同步皮带 ＸＢ 图 1-1-2-1 X 皮带支架组 贴装头板 １） 卸下 ＳＬ６０５３５９２ＴＮ （４ 个 ）、ＳＬ６０５２５９２Ｔ Ｎ（３ 个 ） ， 卸下贴装头板 和 Ｘ 皮带支架。 ２） 拧松固定支撑 Ｘ 皮带 Ｌ 和皮带支架 Ｒ 的 ＳＬ６０５ ２５９２ＴＮ（4 个 ） ，拧 松 Ｘ 皮带张力调整螺丝 （ＳＭ ６０５７５５２ＴＰ） 。然后， 卸下 ＳＬ６０５２５９２ＴＮ ， 分离 Ｘ…
Rev2.00
维修调整要领书
２） 拧松ＮＭ６０５０００１ＳＣ，松开同步皮带 XM 的张力ＳＭ８０５３００２ＴＰ。
３） 卸下同步皮带ＸＢ。（参照 1-1-2 项。）
４） 卸卸固定ＸＡ皮带轮托架组件的ＳＬ６０６４０９２ＴＮ、固定ＸＡ皮带轮的ＳＬ６０６２０９２ＴＮ，ＸＡ皮带轮托
架组件。
５） 卸下固定马达组件的ＳＬ６０６２０９２ＴＮ，卸下马达组件。
６） 更换同步皮带 XM。
７） 按照相反的顺序组装。
８）调整同步皮带 XM 和ＸＢ的张力。（参照“调整顺序” 1-4 页）

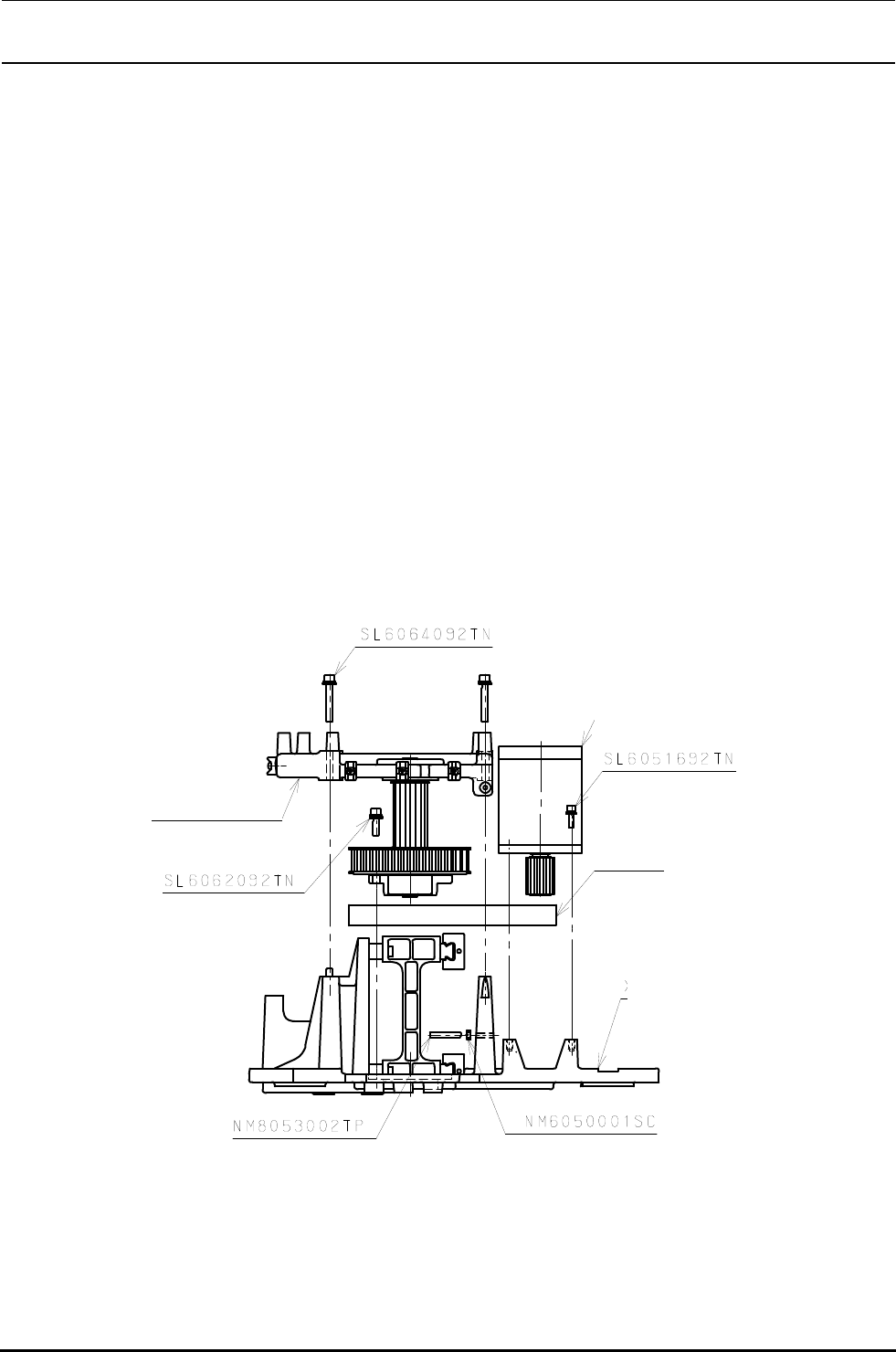

※从左侧观看的图
（右侧也同样）
图１－１－１－２
X
机架端部
同步皮带X
M
XA皮带轮托架组件
X
马达组件
１－2
Rev2.00
维修调整要领书
1-1-2．同步皮带ＸＢ
图 1-1-2-1
X皮带支架组
贴装头板
１） 卸下ＳＬ６０５３５９２ＴＮ
（４个）、ＳＬ６０５２５９２Ｔ
Ｎ（３个），卸下贴装头板
和Ｘ皮带支架。
２） 拧松固定支撑Ｘ皮带Ｌ
和皮带支架Ｒ的ＳＬ６０５
２５９２ＴＮ（4 个），拧 松 Ｘ
皮带张力调整螺丝（ＳＭ
６０５７５５２ＴＰ）。然后，
卸下ＳＬ６０５２５９２ＴＮ，
分离Ｘ皮带支架Ｒ。
３） 卸下夹同步皮带的ＳＬ６０４２０９２ＴＮ，更换皮带。
４） 把同步皮带ＸＢ用Ｘ皮带支架（２）和Ｘ皮带支架Ｌ或Ｘ皮带支架Ｒ夹住，用ＳＬ６０４２０９２ＴＮ固定。
此时ＳＬ６０４２０９２ＴＮ涂封漆２７７，然后用５Ｎｍ的扭力均匀地拧紧。
５） 按照相反的顺序组装起来。
６） 调整同步皮带 XB 的张力。（调整顺序参照１－４页）
X
皮带支架
R
X 皮带支架 L
X
皮带支架
(
2
)
图
１－１－２－２
１－3
Rev2.00
维修调整要领书
＜调整顺序＞
① 用由尼塔制的张力计，在下图的箭头部分进行测定，确认规格。
调整Ｘ马达皮带时，转动皮带轮，在几处（至少 5 处以上）测定张力，确认平均值在规格内。
・张力计的输入值
皮带单位质量 皮带宽度 皮带跨度
皮带种类 机种
(g/m・mm) (mm) (mm)
同步皮带ＸM 全机种 2.5 20 119
同步皮带ＸＢ 全机种 3.8 60 1157
・测定位置
前侧
Ｙ马达托架
前侧
X
轴
Y
轴
X 马达皮带
Y
皮带
Y 皮带
X 皮带
后侧
后侧
・规格值
1. 出货时
Ｘ皮带(同步皮带ＸＢ)∶１０００±５０Ｎ
Ｘ马达皮带(同步皮带ＸM)∶１７５±２０Ｎ
2 .在市场调整时
Ｘ皮带（同步皮带ＸＢ）：如果不足 650N，须要调整。
Ｘ马达皮带（同步皮带ＸM）：如果不足 100N，须要调整。
１－4
