Rev2.00 维修调整要领书 12-11
Rev2.00
维修调整要领书
②机器外侧供料器跳起传感器的调整程序
1)把投光侧的旋钮向 min 侧（左侧）转动，遮挡传感器。
2)把旋钮慢慢向 max 侧（右侧）转动，调整到受光侧的红灯，绿灯均亮灯的位置。
3)把散件供料器设置到供料器的左、中、右，确认传感器是否ＯＦＦ。
※传感器ＯＮ（绿灯不正常亮灯）时，转动旋钮，让绿灯亮灯。

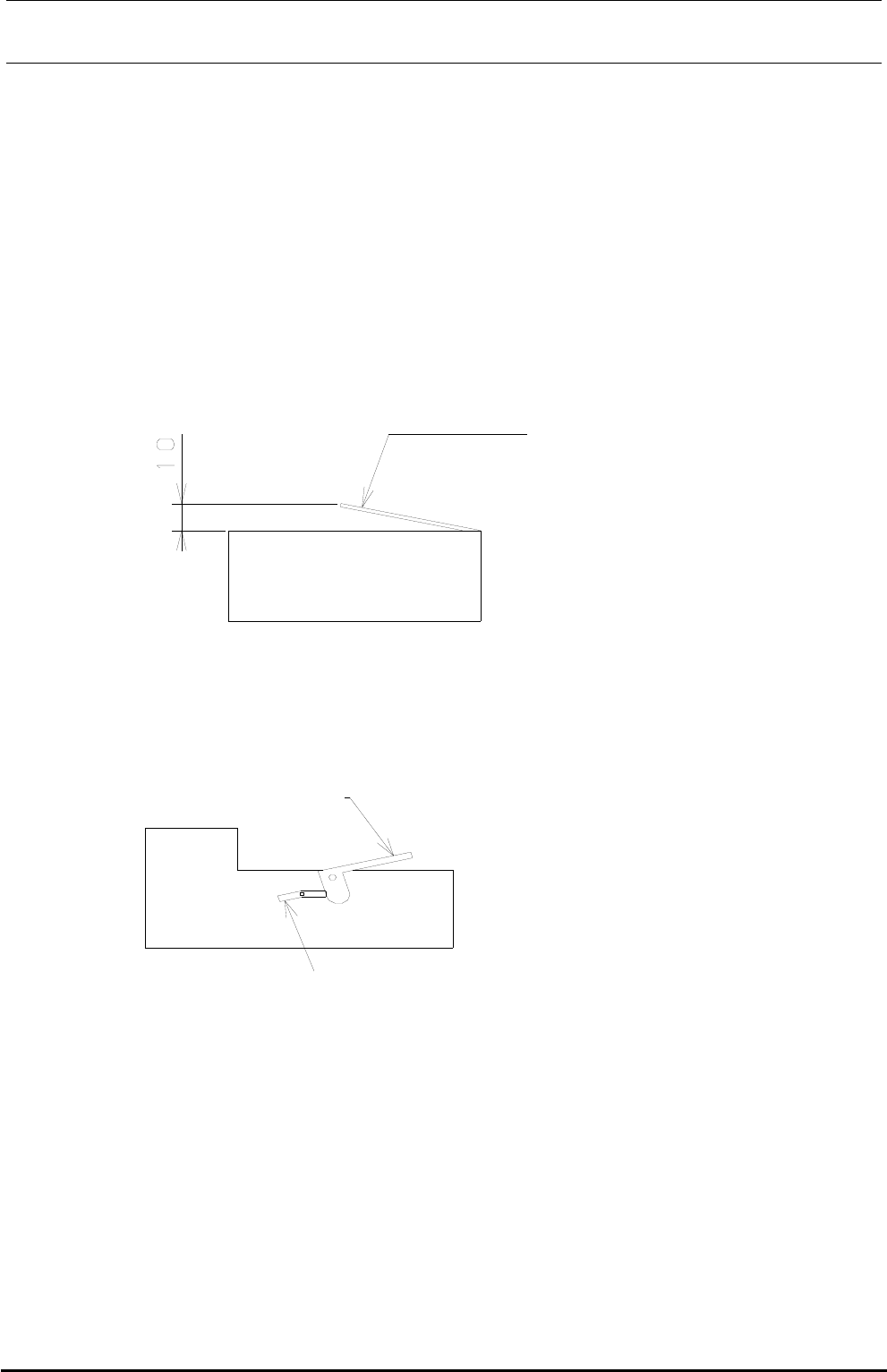

4)把ＮＦ３２供料器设置到与 3)同样的位置，用手打开顶盖１０ｍｍ以内，确认传感器应ＯＦＦ。
喘返箕軟
NF3 2 工 創 匂
※ 3)的时候，如果旋钮转的过度，ＮＦ３２的护罩打开后传感器也不反应。
5)把ＮＦ１６供料器设置到与 3)同样的位置，用手打开顶盖１０ｍｍ以内，确认传感器应ＯＦＦ。
競固
王庫
FN16工創匂
※传感器不ＯＦＦ时，请前后移动传感器的安装位置，重新从 1)调整光轴。
12-10
Rev2.00
维修调整要领书
12-11
Rev2.00
维修调整要领书
13-1
危险 为了防止突然的起动造成的事故，请关掉电源之后再进行操作。
13 其它机器

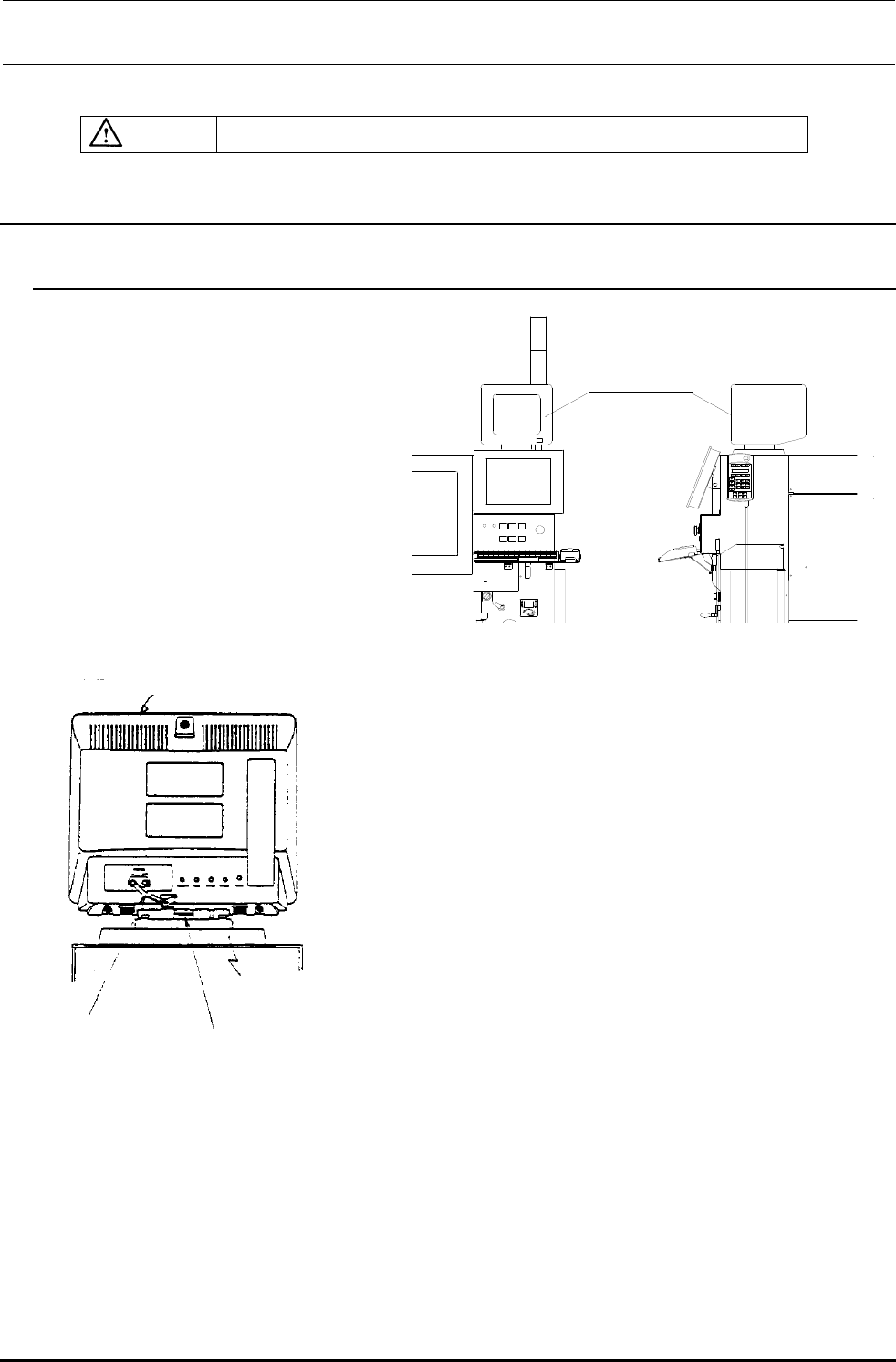

13-1．ＣＲＴ（视觉监视器）的更换
１） 卸下监视器用电源电缆的插头，卸下视
觉监视器。
２） 卸下监视器头部后侧的图像监视器电
缆。
３） 放下台座的把手，把头部下侧向机器前
方滑动，抬起头部进行更换。
４） 安装时，形按照相反的程序进行操作。
画像モニタケーブル
台座
頭部
遊何
岬恙
傴泥
夕№酌篇匂窮逝
图１３－１－２
图１３－１－１
篇状酌篇匂
