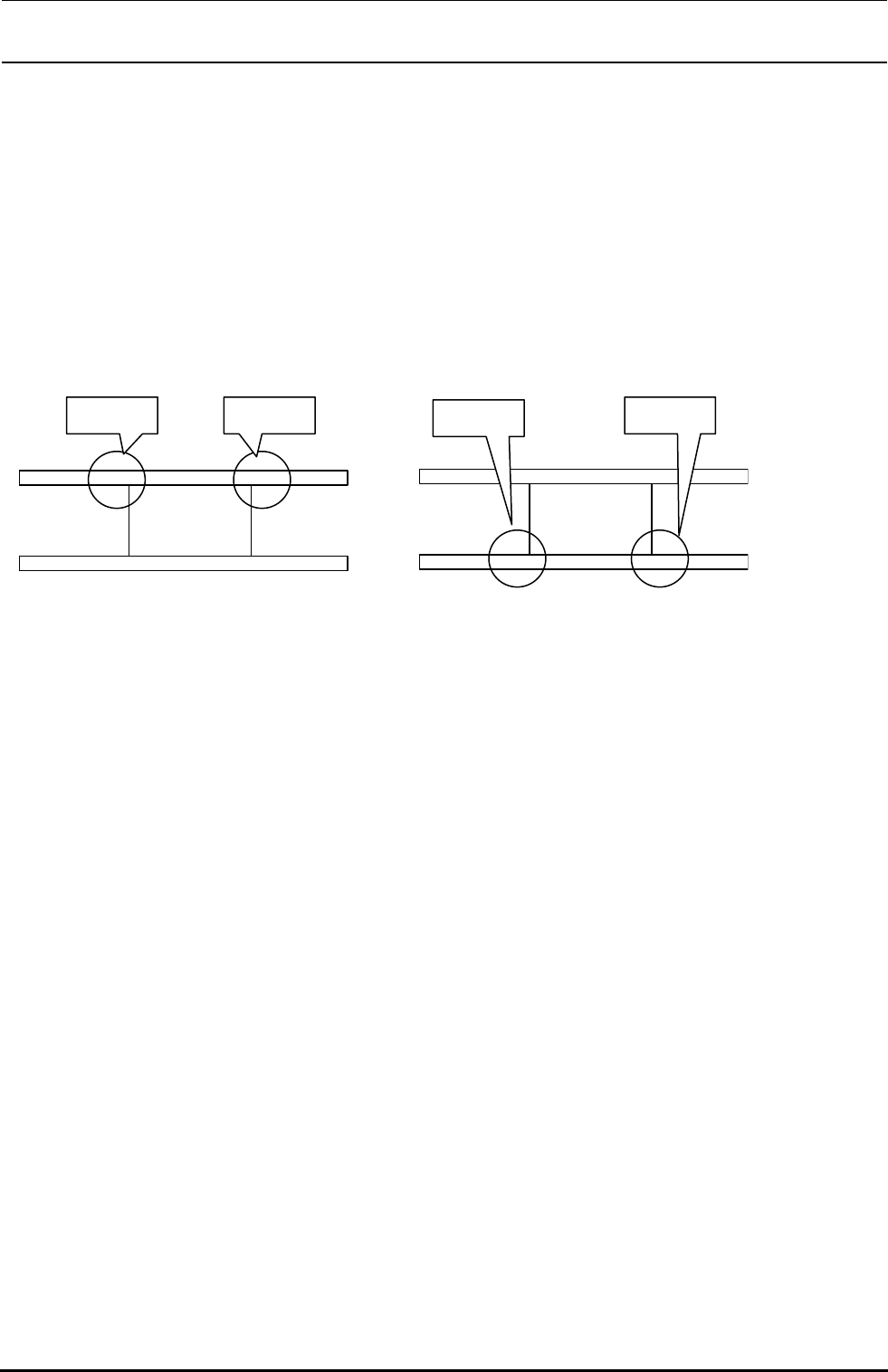

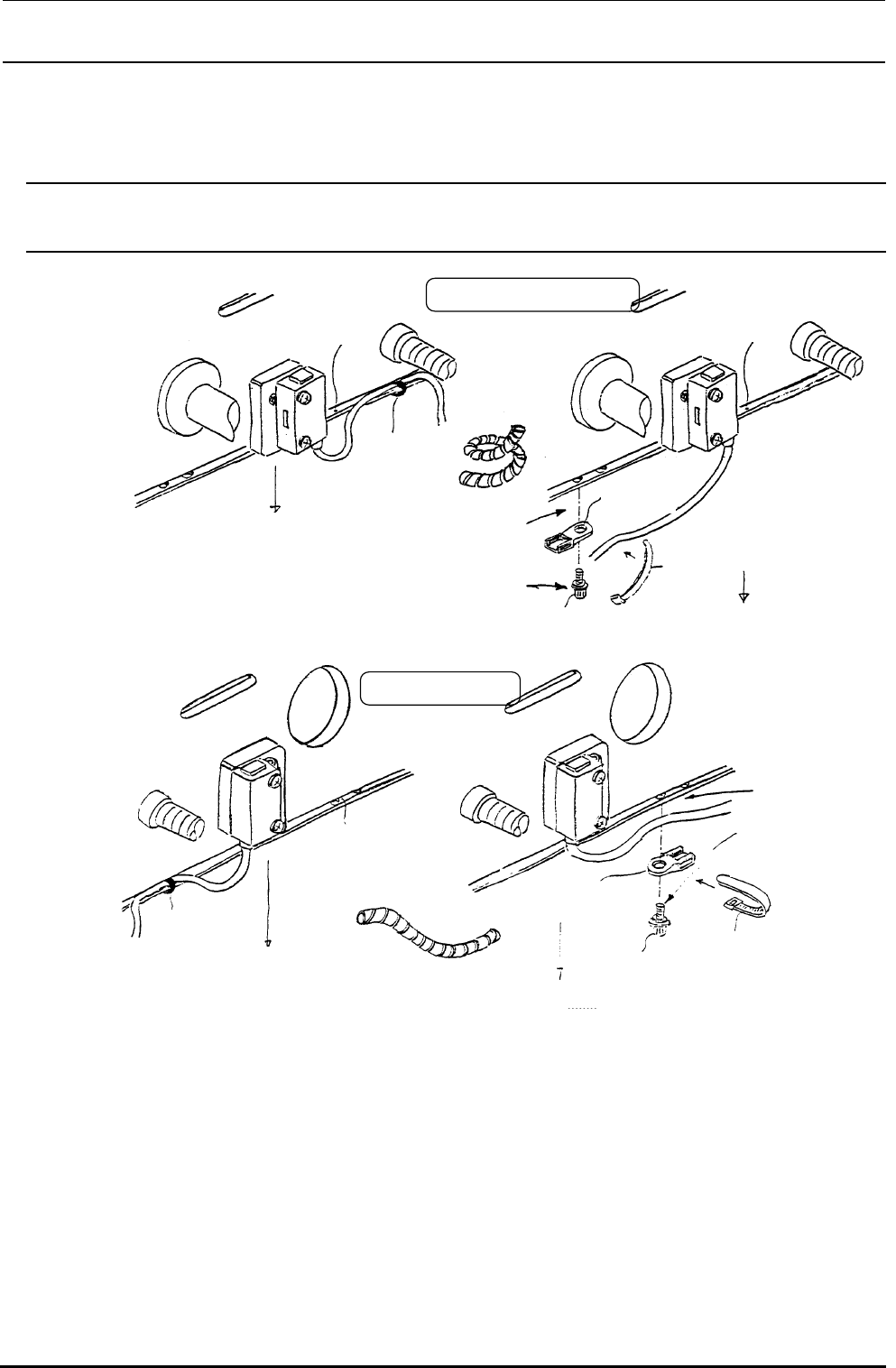

Rev.2.00 维修调整要领书 15-6 ＜程序＞ １） 把 ① 传 感器支架Ａ 用 ② 固定螺丝固定到可动侧轨道的左右位置。 ２） 用 ⑤ 固定螺丝， 把 ③ＢＵ 销检测传 感器投光 ， ④ＢＵ 销检测传 感器受光 固定到 ① 传 感器 辅 助支架Ａ的「コ」 字形之 间。打开电源后调整传感器，让两个传感器光轴一致。 ＢＵ 销检测传 感器安装到 可动侧的轨道上。 前侧基准和里侧基准的机器，从正面看安装位置不同。 Ｍ、Ｌ Ｍ、Ｌ 投光 …
