REV2.00
维修调整要领书
14-48
14-8-2．贴装头部基板的调整
１４-８-２-１．贴装头主基板组件的调整
１４-８-２-１-１．ＳＷ类的设定

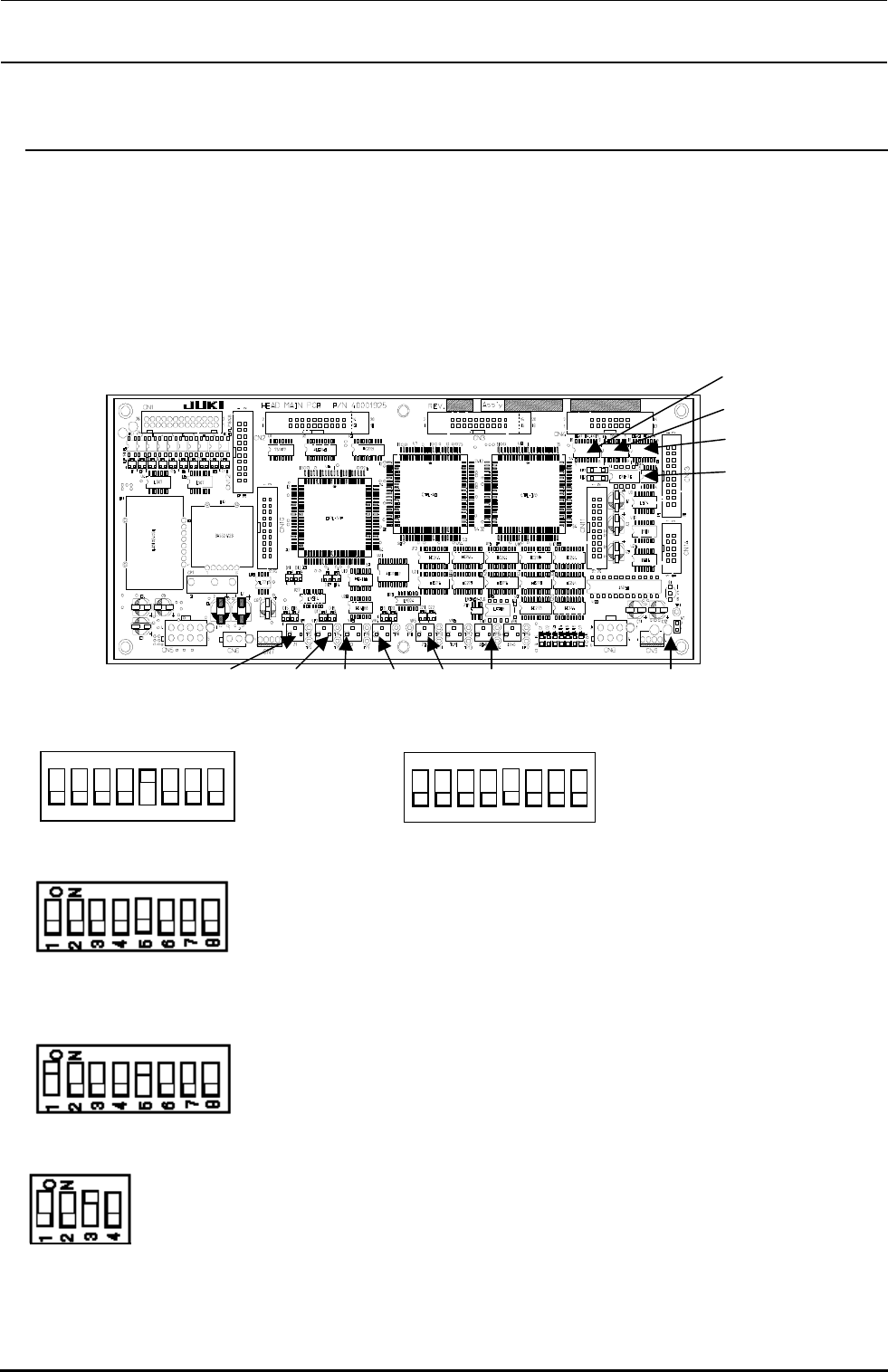

ＳＷ类除ＤＳＷ１以外，基板组件预先被设定，请确认下列的内容。另外，ＤＳＷ１的设定机种不同设定
也不同，请根据机种进行设定。
ＤＳＷ 1 KE-2050/2050R/2055R KE-2060/2060R
DSW2 出货时全部 OFF
DSW3 DSW 3 上设定有电路板的功能 Rev 和模板 Rev。一般情况下请不要变更。
下面是图案 Rev 1、功能 Rev 1 的设定。
DSW4
仅３设定为 ON
VR1
VR2 VR4VR3 VR5 VR7
DSW1
DSW2
DSW3
DSW4
W1跨接短接
1
2
3
4
O
N
5
6
7
8
1
2
3
4
O
N
5
6
7
8
REV2.00
维修调整要领书
14-49
１４-８-２-１-２．贴装头真空等级的调整
＜调整程序＞
１）VR ７（A/D 编码器的基准电压）的调整
① 请一面以电压表观察 TP-1(GND) －TP14 的电压，一面旋转 VR7，将电压调整到下表所示。
基板 REV01～02 1.25V±0.01
基板 REV03～ 2.50V±0.01
２）VR1～VR5（真空输入电压）的调整
①
把 503 吸嘴安装到调整的轴上，打开(ON)真空。
② 请用电压表测量并记录 TP-1(GND)与外部输入校验端子间的电压 Vvac。
③
请一面以电压表观察 TP-1(GND)与 A/D 输入校验端子间的电压，一面旋转真空输入电压调节旋钮，
将电压值调整到（Vvac/2)±0.01V。
各轴和检查端子以及旋钮的关系如下。
轴 １ ２ ３ ４ ５
真空输入电压旋钮 VR1 VR2 VR3 VR4 VR5
外部输入检查端子 TP3 TP5 TP7 TP9 TP11
ＡＤ输入检查端子 TP2 TP4 TP6 TP8 TP10
注１、确认了 DC 电源输出电压的调整后进行。
注２、确认有关电压调整的传感器是否正确地连接。
・规格值
ＤＡＣ输入电压：压力传感器输出电压×（１／２）±０．０１Ｖ
ＤＡＣ基准电压：１．２５±0.01V
ＶＲ１
ＴＰ
ＴＰ
ＴＰ
ＶＲ
ＴＰ
ＴＰ
ＶＲ
ＴＰ
ＴＰ
ＶＲ
ＴＰ
ＴＰ
９
ＶＲ
ＴＰ１１
ＶＲ

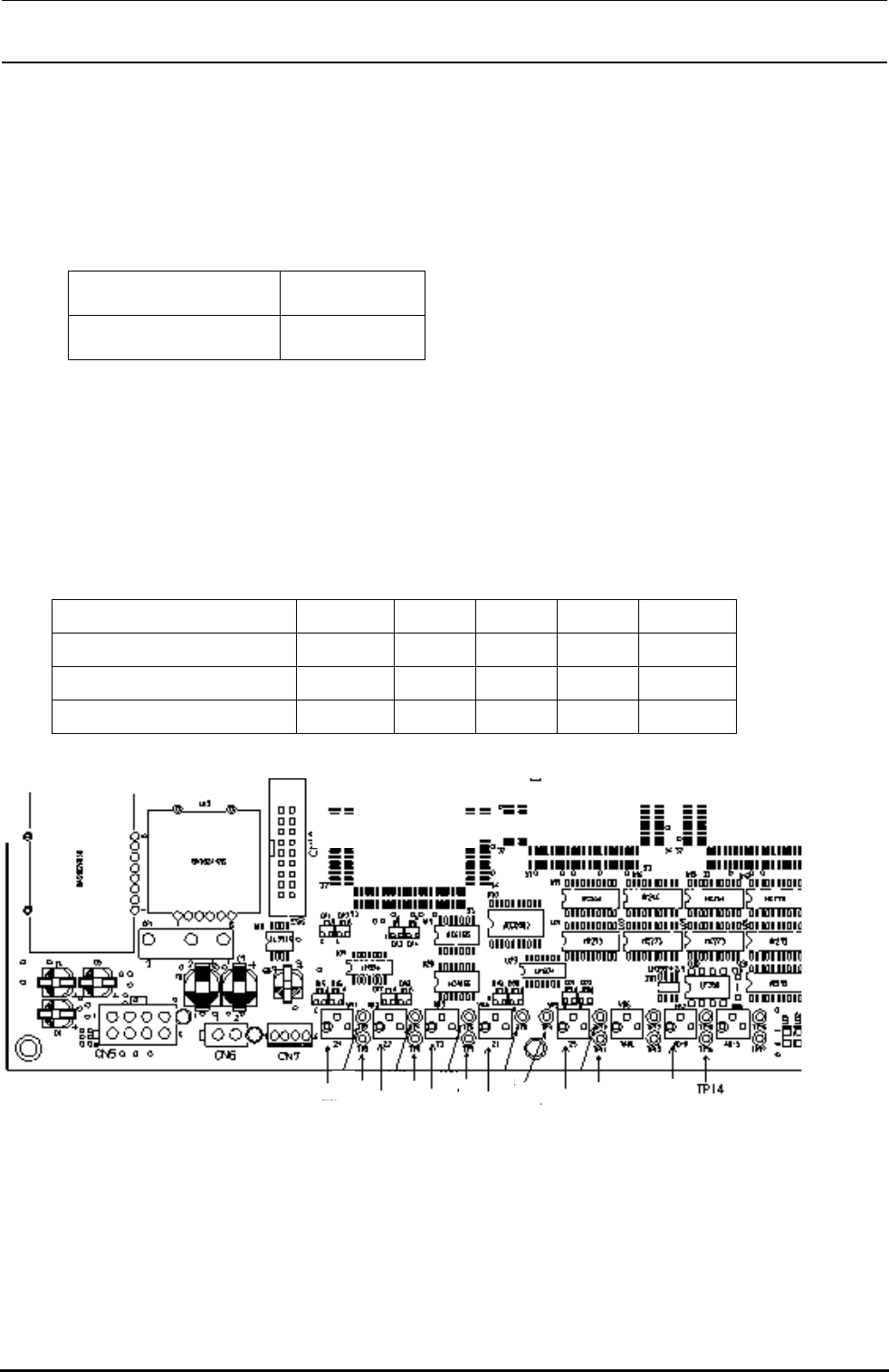

贴装头主电路基板
REV2.00
维修调整要领书
14-50
14-9．护罩关系
14-9-1．操作装置的构成
操作装置由以下 4 种电路基板构成。
①４０００１９５３ 操作电路基板组件
②４０００１９５６ 操作ＳＷ电路基板Ａ组件（后）
ＣＥ机时
①４０００１９５４ 操作电路基板组件（ＥＮ）
②４０００１９５７ 操作ＳＷ电路基板组件（ＥＮ）
14-9-2．操作电路基板组件（40001953）、操作电路基板组件[EN]（40001954）的跨接设定
操作电路板的跳线设定请参照图 14-9-2-1 进行，操作电路板（EN）的跳线设定请参照图 14-9-2-2 进行，
このリセプタクルが装着され、他に
は装着されてないかを確認

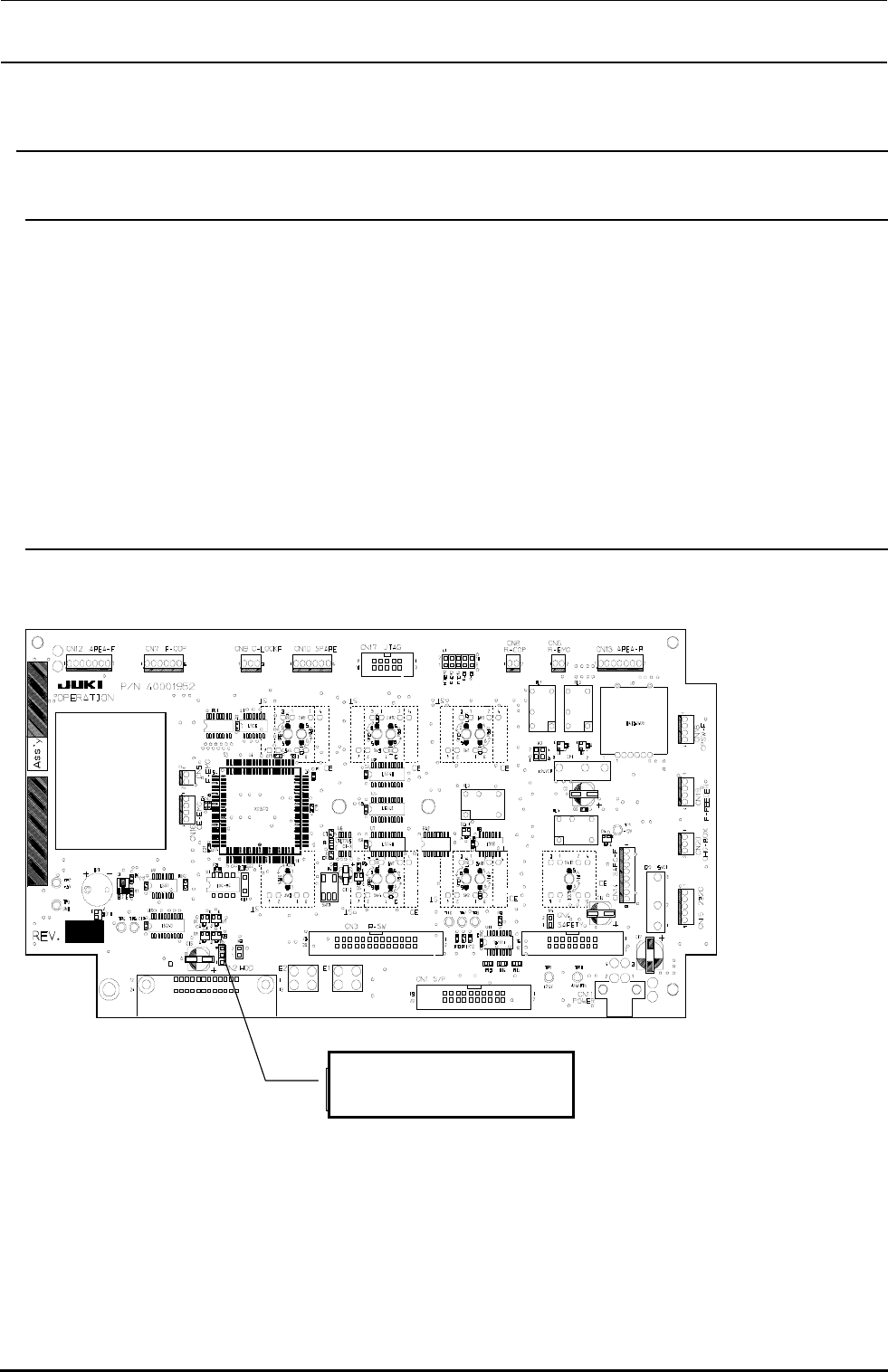

图１４－９－２－１
确认此插座安装着，其它没有安装
