Rev2.00
维修调整要领书
17-1

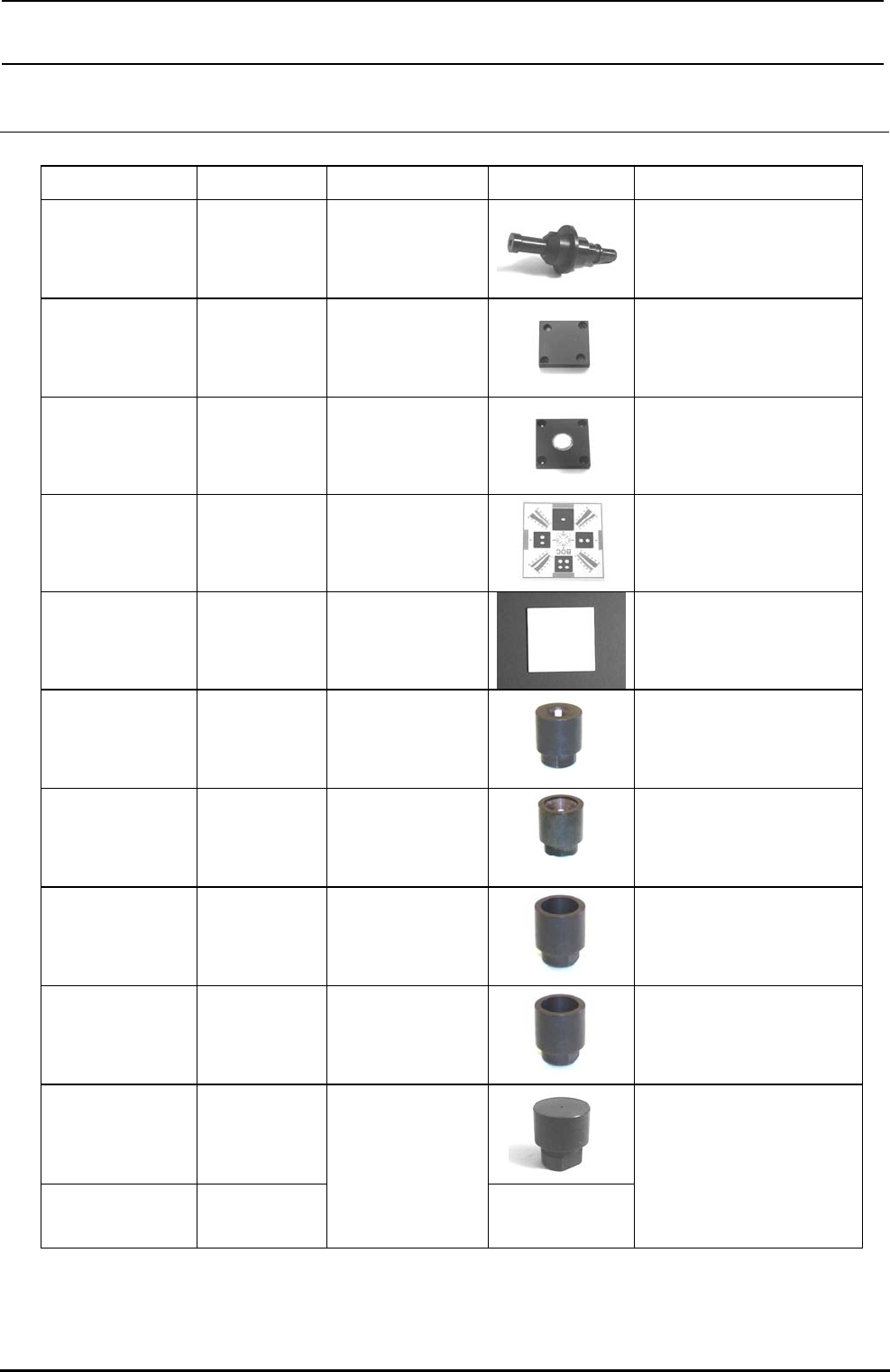

17 KE2000／2000R夹具表
货号 品名 用途 图 备考
E2101998000
夹具吸嘴 A 激光偏差
KE2010/20/30/40
共用
E3622721000
CAL 部件 A 贴装投偏差
KE2010/20/30/40
KE730/740/750/760
共用
E51907290A0
CAL 部 V 组 VCS 摄像机偏差
KE2020/40
共用
E2106998000
摄像机调整
夹具
OCC 摄像机偏差
KE2010/20/30/40
KE700 系列共用
E2107998000
陶瓷基板
（2 英寸）
OCC 摄像机照明
调整
KE2010/20/30/40
共用
40008108 ATC
偏差部
6 组
ATC 偏差
（组装位置）
对应零件高度 6mm
40008110 ATC
偏差部
12 组
.
ATC 偏差
（组装位置）
对应零件高度 12 mm
40008112 ATC
偏差部
20 组
ATC 偏差
（组装位置）
对应零件高度 20 mm
E21189980A0 ATC
偏差部
25 组
ATC 偏差
（组装位置）
对应零件高度 25 mm
40016860 ATC HT
BOSS
NM6080001SC NUT
ATC 偏差
（组装高度）
货号：40016862
品名：ATC HT BOSS
SET
（ ATC HT BOSS 和
NUT 的组件号）
Rev2.00
维修调整要领书
17-2
货号 品名 用途 图 备考
40001343
吸嘴装配
５０５
CVS 高度偏差
40001346
吸嘴装配
５０８
激光偏差
贴装头偏差
ATC 偏差等
40008101
VCS HT 夹具１ VCS 摄像机焦点
偏差
货号：40008100
品名：ＨＴ夹具组
（ＶＣＳ ＨＴ 夹
具１～３的组件号）
40008102
VCS HT 夹具 2 VCS 摄像机焦点
偏差
40008103
VCS HT 夹具 3 VCS 摄像机焦点
偏差
在对应元件高度为
20mm 的机器中使用。
40018924
VCS HT 夹具
(EC)
在对应元件高度为
25mm 的机器中使用。
E21329980A0 VCS
夹具板
A 组
VCS 焦点调整
・标准ＶＣＳ用
･KE2020/40
KE720/40/60 共用
E21369980A0 VCS
夹具板
C 组
VCS 焦点调整
・选购品 VCS1、2 用
・KE2020/40
KE740/760 共用
E21399980A0 VCS
夹具板
D 组
・VCS 焦点调整(*1)
・反射、ＢＧＡ
光量粗调整(*2)
*1)选购品 VCS3 用
*2)全ＶＣＳ用
E21419980A0 VCS
夹具板
B 组
VCS
摄像机缩放
・标准 VCS、
选购品 VCS1 用
･
KE2020/40
KE740/760 共用
Rev2.00
维修调整要领书
17-3
货号 品名 用途 图 备考
E21449980A0 CSP
夹具板
B 组
VCS
摄像机缩放
・选购品 VCS2、3 用
・KE2020/40
KE740/760 共用
E2146998000
CAL 部 D ＶＣＳ贴装综合
偏差
KE2020/40
共用
E62607050A0A
主供料器组
吸附基准位置
偏差
ＴＦ间隔位置调整用
相同
40008104
Ｘ ＭＳＣ
安装夹具
Ｘ 磁标尺
粘贴夹具
40008105
Y ＭＳＣ
安装夹具
Ｙ 磁标尺
粘贴夹具
40008106
MSC 清除
夹具
磁标尺探测器
贴装头调整用
T 0.25mm
T 0.35mm
T 0.45mm
E2156998000
共面水平定位
夹具
共面性
偏差
E2155998000
QFP 夹具 20
（无高低差）
E2157998000
QFP 夹具 VG
（有高低差）
货号：E21569980A0
品名：共面性
夹具组件
