Rev2.00 维修调整要领书 ・Ｙ 轴电磁标尺的粘贴方法 ① 把 Ｙ 轴电磁标尺粘贴夹具 （ 货号 ４０００８１０５） 紧密地放到后通路 Ｙ 侧面和 Ｙ 轴上面， 顶到 Ｙ 轴电磁标尺粘 贴夹具，把电磁标尺贴上 。 Y 轴磁标尺粘贴夹具 Y 轴 磁标尺 后通路 Y 电磁标尺的粘贴位置 （ 横方向偏斜 ） ： 规格值 ±０．１ｍｍ １－13
Rev2.00
维修调整要领书
1-4．电磁标尺的更换
※更换前，把电磁标尺放在装置附近 1 小时以上，让装置和电磁标尺的温度相同时进行更换。
１）从托架上卸下电磁标尺头。
２）卸下旧的电磁标尺。
３）把电磁标尺的安装面和电磁标尺进行完全脱脂。
※脱脂剂推荐使用「优质机械用棉纱」。
1-4-1．电磁标尺安装位置

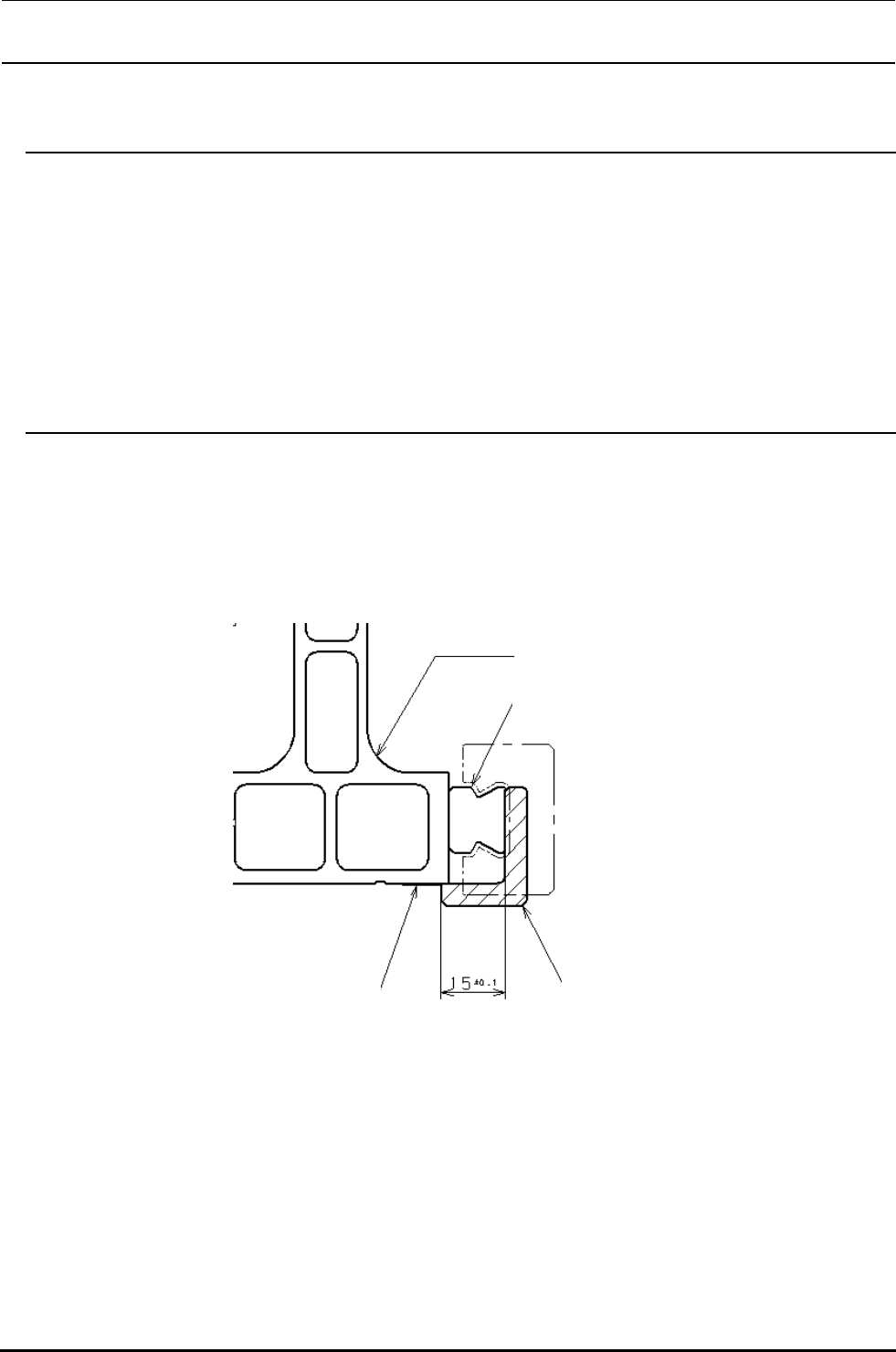

・Ｘ轴电磁标尺的贴附方法
①把Ｘ轴电磁标尺粘贴夹具（货号４０００８１０４）紧密地粘贴到ＬＸ导向器前面和Ｘ轴架底面，顶到Ｘ轴电磁
标尺夹具，然后贴上电磁标尺。
磁标尺 X轴磁标尺粘贴夹具
LM导向器X
X 轴支架
电磁标尺的粘贴位置（横方向偏斜） ：规格值±０．１ｍｍ
１－12
Rev2.00
维修调整要领书
・Ｙ轴电磁标尺的粘贴方法
①把Ｙ轴电磁标尺粘贴夹具（货号４０００８１０５）紧密地放到后通路Ｙ侧面和Ｙ轴上面，顶到Ｙ轴电磁标尺粘
贴夹具，把电磁标尺贴上。
Y
轴磁标尺粘贴夹具
Y
轴
磁标尺
后通路
Y
电磁标尺的粘贴位置（横方向偏斜） ：规格值±０．１ｍｍ
１－13
Rev2.00
维修调整要领书
1-4-2．电磁标尺的盖子
①打开电磁标尺的盒（40003268）罩。
②在各轴，把示波器的 GND 端子连接到「０ VA」，测定「SIN」端子的电压波形。Ｘ时，移动贴装头，、YL
或 YR 时，移动 X 轴，从负限制传感器到正限制传感器的位置。此时，观测示波器出现的正弦波，确
认在全领域 P-P 值应在１．５ V 以上。
③Ｐ－Ｐ值不到１．５Ｖ时，拧松固定传感器的螺丝（Ｘ轴为下图的螺丝①、Ｙ轴为③）。
④把ＭＳＣ夹具（货号４０００８１０６）中的ｔ０．３５ｍｍ夹到电磁标尺和传感器头的间隙，然后拧紧螺丝。
⑤在ＸＹ轴全行程，确认电磁标尺和传感器头的间隙，ＭＳＣ夹具（货号４０００８１０６）中的ｔ０．２５ｍｍ可以
插入，ｔ０．４５ｍｍ不能插入。
⑥实行②的确认方法。
注）卸下护罩、传感头，拆卸时应关掉电源之后再进行。
ＹＲ ＹＬ Ｘ
ＯＶＡ
ＳＩＮ
磁标尺
传感器头
ＳＩＮ
0 ＶＡ
Y轴
螺丝②
螺丝③
传感器头
磁标尺
螺丝①
X 轴
电磁标尺和传感器头的间隙 ：０．３５±０．１ｍｍ
