Rev2.00 维修调整要领书 5-15-3． 支承台的平面调整 调整支承台的平面度时，把测定仪器安装到贴装头的 ＯＣＣ 摄像机支架，测定下列圆标记中央附近的值， 把 4 部位的差调整在 ０．０２ｍｍ 以内 。 调节螺丝中央 图 ５－15－３－１ ＜調整方法＞ １） 使用 [ 手动控制 ] → [ 个别控制传送 ] ，使支承台位于 -27 ｍｍ的位置。 ２） 以 4 个测量点中最低的地方为基准，把调节螺丝向下降方向（螺丝旋紧的方向）旋转…
Rev2.00
维修调整要领书

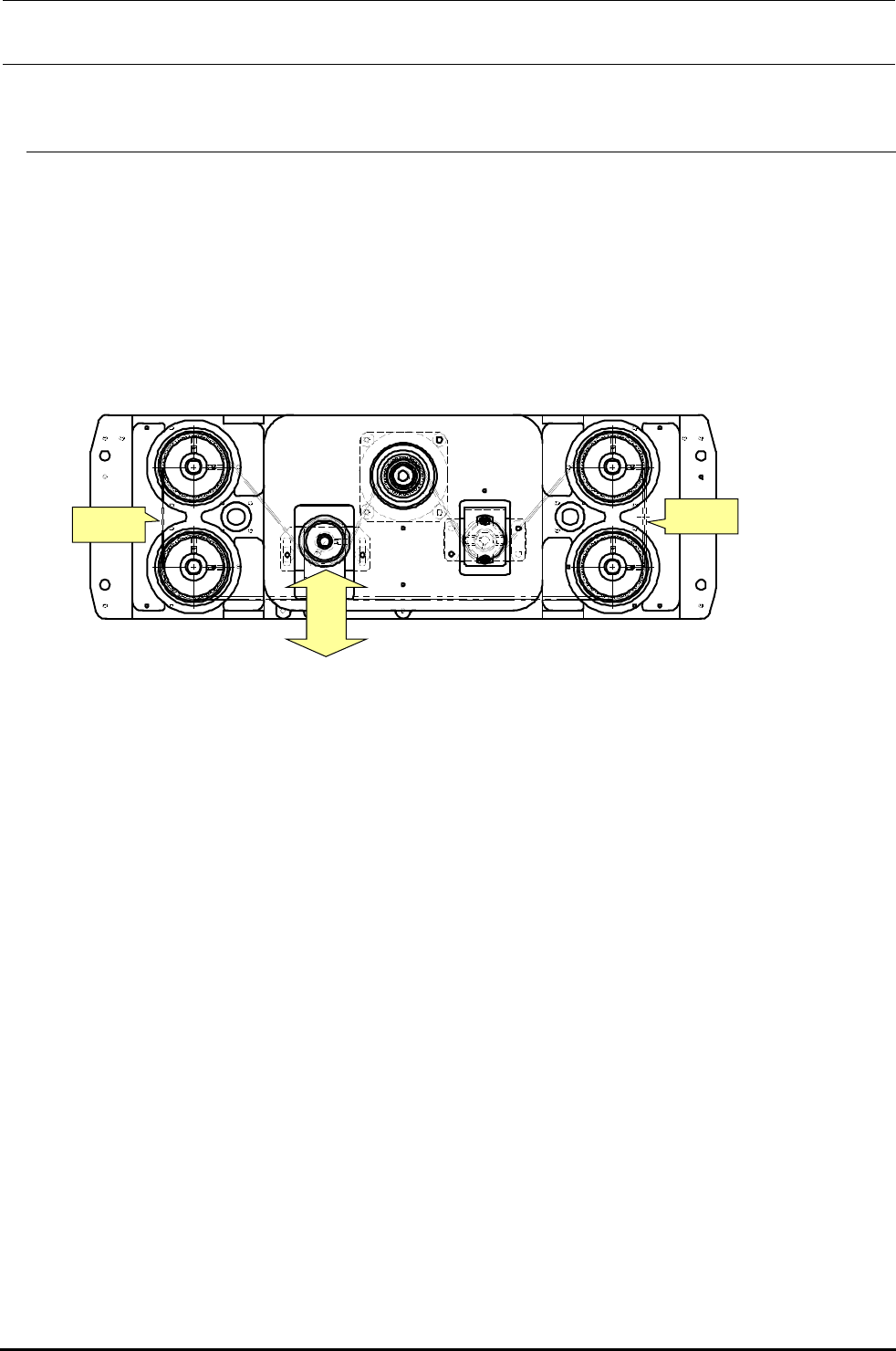

5-15-2．支承台驱动用同步皮带的张力调整
调整同步皮带张力时，拧松张力架组件的固定螺丝，按照箭头方向移动，向由尼塔公司制的音波式皮带
张力计输入规定的数值，在下图的部位进行测定，把张力调整到规格值。
音波式皮带张力计输入值 Weight＝２．５
Width＝９．０
Span＝９７（Ｌ尺寸规格 Span＝170）
规格值 ４２．５Ｎ±2.5N
測定位置
測定位置
弱
強
图５－
15－２－１
5-17
Rev2.00
维修调整要领书

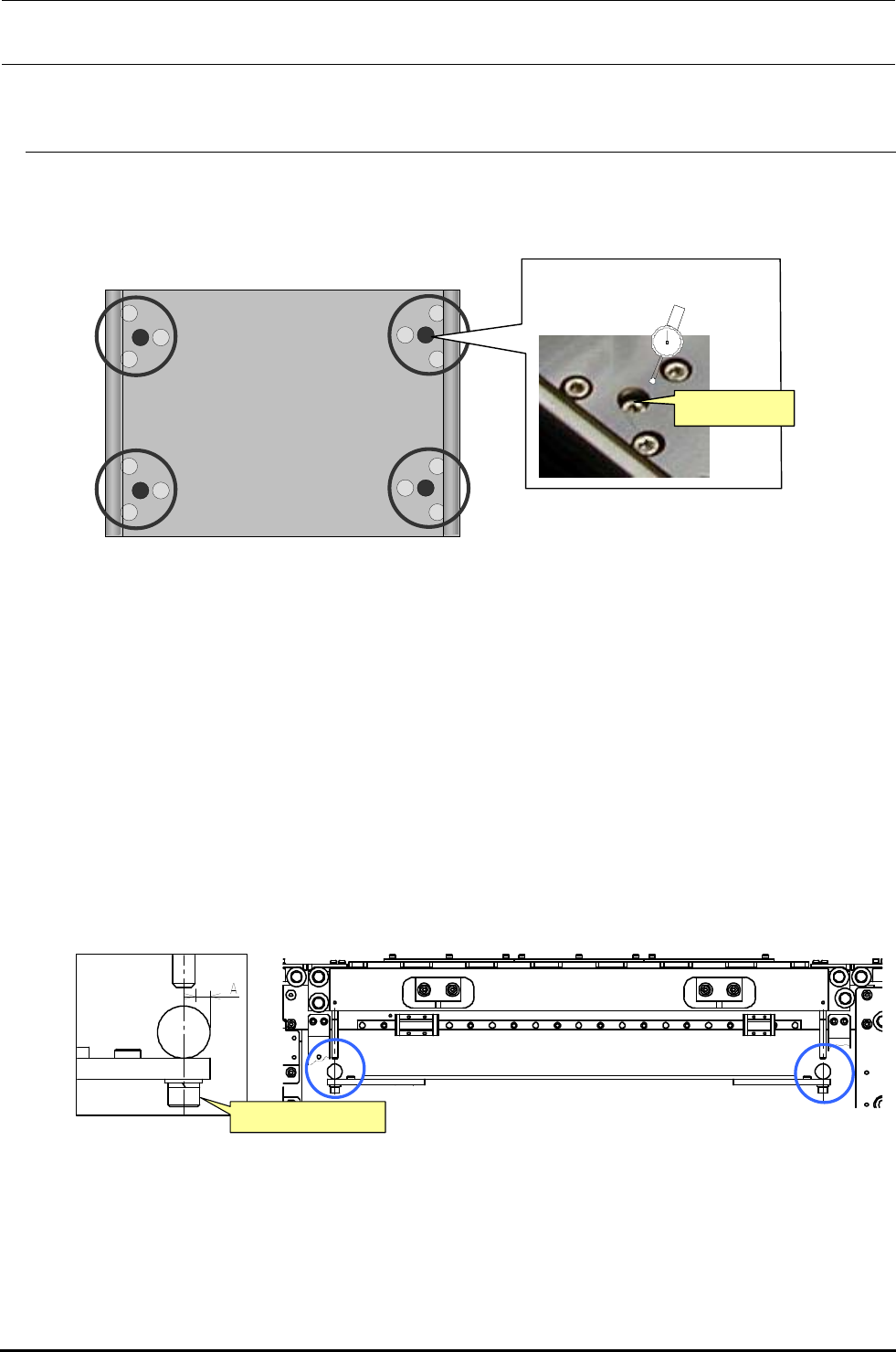

5-15-3．支承台的平面调整
调整支承台的平面度时，把测定仪器安装到贴装头的ＯＣＣ摄像机支架，测定下列圆标记中央附近的值，
把 4 部位的差调整在０．０２ｍｍ以内。
调节螺丝中央
图５－15－３－１
＜調整方法＞
１）使用[手动控制] → [个别控制传送]，使支承台位于-27 ｍｍ的位置。
２）以 4 个测量点中最低的地方为基准，把调节螺丝向下降方向（螺丝旋紧的方向）旋转，调整到 4
个测量点的差在 0.02mm 以内。
※ 如果完全松开用于固定滚珠螺杆的 3 颗螺丝（调节螺丝周围的螺丝），则支承台有下降的可能，故
用调节螺丝调整后，请暂时予以固定。
※ 调整后，请确认轨道导轴与侧梁的中心是一致的。（A 尺寸 4mm±0.5 ）
サイドビーム止めね
じ
侧梁固定螺丝
5-18
Rev2.00
维修调整要领书
5-16．支承台编码器的更换
１）与５－１５．支承台马达更换一样，卸下支承台。
２）拧松②固定螺丝，向箭头方向移动①钮矩架组件，松开同步皮带的张力。
３）拧松④固定螺丝，取出③调节器架组件。
４）拧松③ＳＬ６０３０６９２ＴＮ盖。
５）拧松调节器的附属螺丝（⑥圆螺丝）和⑦固定螺丝，卸下⑤调节器。
４） 按照（３）～（１）的程序进行组装。
参照５－１５章 支承台马达的更换，调整支承台的平面度。
更换后，用 MS 参数计取得支承台偏差值。
１
２
３
４
７
５
６
－１
图５－１６－１
5-19
