R E V 2 . 0 0 维修调整要领书 14-64 （ 2 ）维修保养开关 付属キー キースイッチ用 ベゼル ベゼル キースイッチ アクチュエータ 凸部分を向かって 左側にする ・ 部件 钥匙护罩（ HA00535003A ） 钥匙开关调节器（ HA005350020 ）、 监视窗（ HA005520020 ） ① 把监视窗 ( 黑 ) 镶嵌护罩ＦＵＲ的操作盘上。 ② 把钥匙护罩插到钥匙开关调节器上听到“卡七”的声音就插好了。 ③ …
REV2.00
维修调整要领书
14-63
2）开关的组装
レンズ
緑・赤・黄
スイッチ
アクチュエータ
ベゼル
カバー無・有
＋５ＶＬＥＤ
緑・橙
凸部分を向かって
左側にする

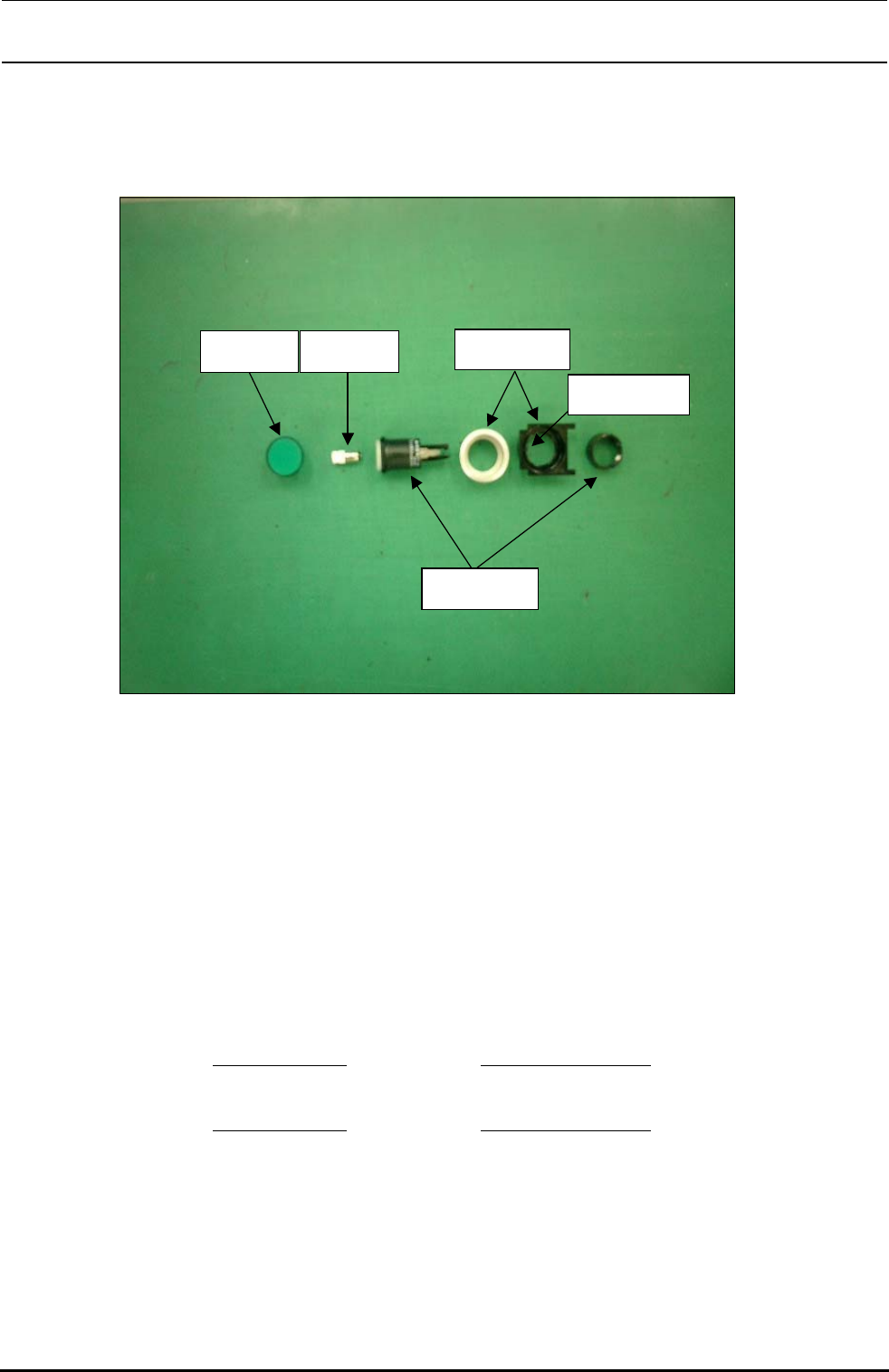

(1) 原点、停止、起动、在线、1 个循环
・
对象部件
泛光镜头（HA005520010, HA00552001A, HA00552001B）
LED（HA00534006A, HA005340060）
监视窗（HA005520030）
开关调节器（HA005340020）
① 把监视窗(黑)镶嵌护罩ＦＵＲ的操作盘上。
这里，监视窗上有防止转动的凸部，ST、JE、CH 机以及 EN 机安装的方向不同。
・
ST、JE、CH 机
从正面看操作盘，凸部安装在右侧
（安装调节器后「EAO」标记在上方）。
・
EN
从正面看操作盘，凸部安装在左侧
（安装调节器后「EAO」标记在下方）。
② 把 LED 镶嵌到开关调节器上之后，注意监视窗的凸部插入。
这里，卸下固定监视窗的螺母。
③ 插入调节器后，从操作盘后部插入监视窗（银色），用调节器固定螺母固定。
④ 最后把泛光镜头镶嵌到开关调节器上。
透镜
绿·红·黄
开关调节器
监视窗
保护罩无·有
＋5V LED
绿·橙
使凸出的部分向左
REV2.00
维修调整要领书
14-64

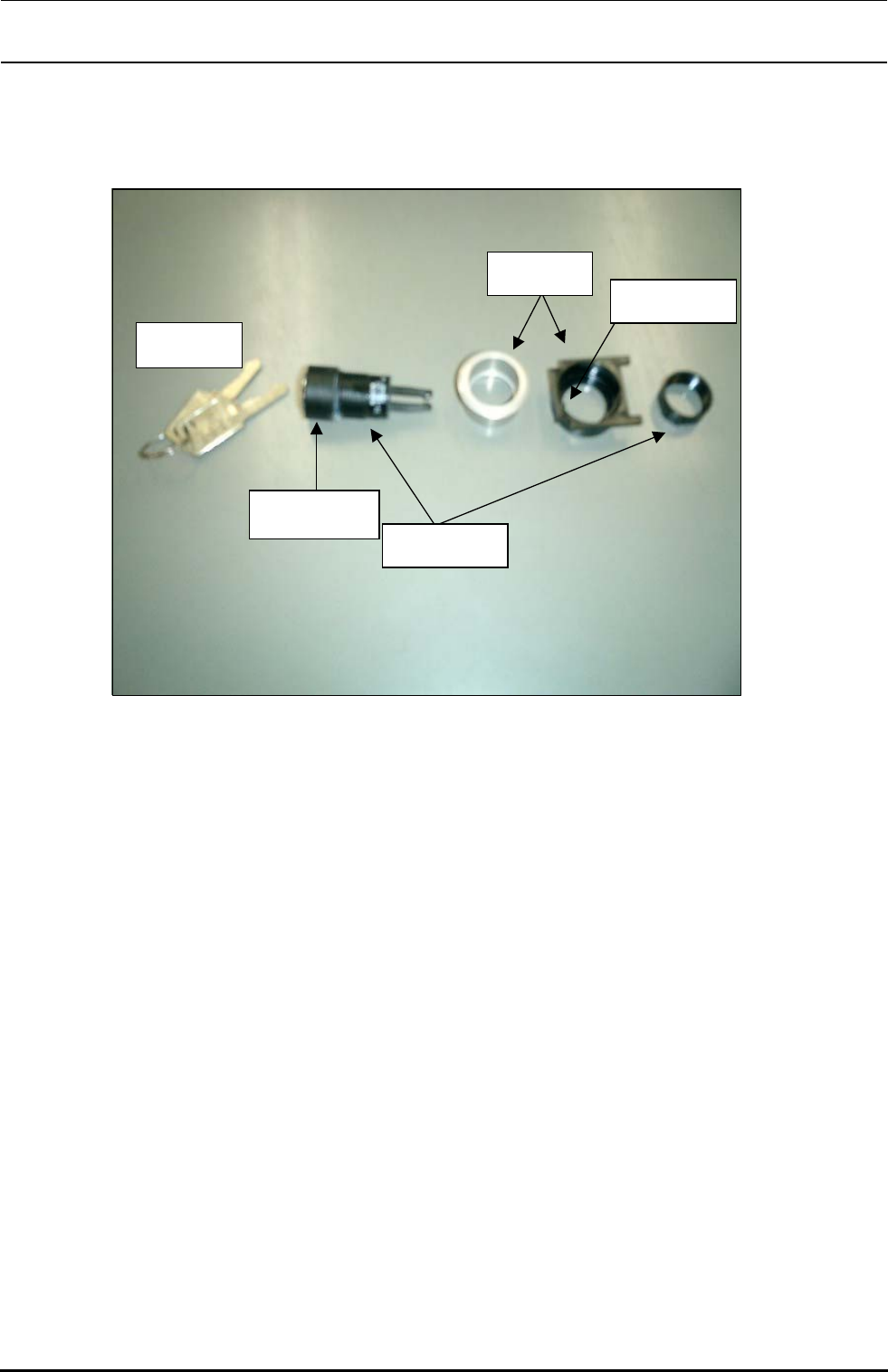

（2）维修保养开关
付属キー
キースイッチ用
ベゼル
ベゼル
キースイッチ
アクチュエータ
凸部分を向かって
左側にする
・
部件
钥匙护罩（HA00535003A）
钥匙开关调节器（HA005350020）、
监视窗（HA005520020）
① 把监视窗(黑)镶嵌护罩ＦＵＲ的操作盘上。
② 把钥匙护罩插到钥匙开关调节器上听到“卡七”的声音就插好了。
③ 在操作盘上先前的监视窗（黑）３上插入组装的调节器，从后部插入监视窗(银)，然后用固定螺丝固
定。
（3）操作台选择、贮料器起动开关
·部件
使用 OPERATION SW CABLE ASM（40002251）或 FEEDER SW CABLE ASM（40002252）
附带透镜的监视窗（白）：HA00553002A『用于 CONSOLE SELECT』
附带透镜的监视窗（绿）：HA00530020『用于 BANK ENABLE SW』
① 拆下监视窗的固定螺母，嵌到开关面板里，旋紧固定螺母。
② 最后，从后方嵌入带电线的开关转换元件。这时与嵌入方向无关。从任何方向都可装配。
附属钥匙
钥匙开关用
指示器
监视窗
钥匙开关调节器
使凸出的部分向左
REV2.00
维修调整要领书
14-65
14-10．ＵＰＳ（４０００３２９２）
※ 如果不能使用 UPS 功能，或者不使用时，可以将电气设备部的 UPS 旁路开关置于 OFF，使 UPS 功
能停止。
14-10-1．确认ＵＰＳ电池(E9659729A000)电压
不能向机器主体供给电源期间很长时，UPS 电池有可能电用完。
长期（３个月以上）不使用机器时，请确认以下的电压。

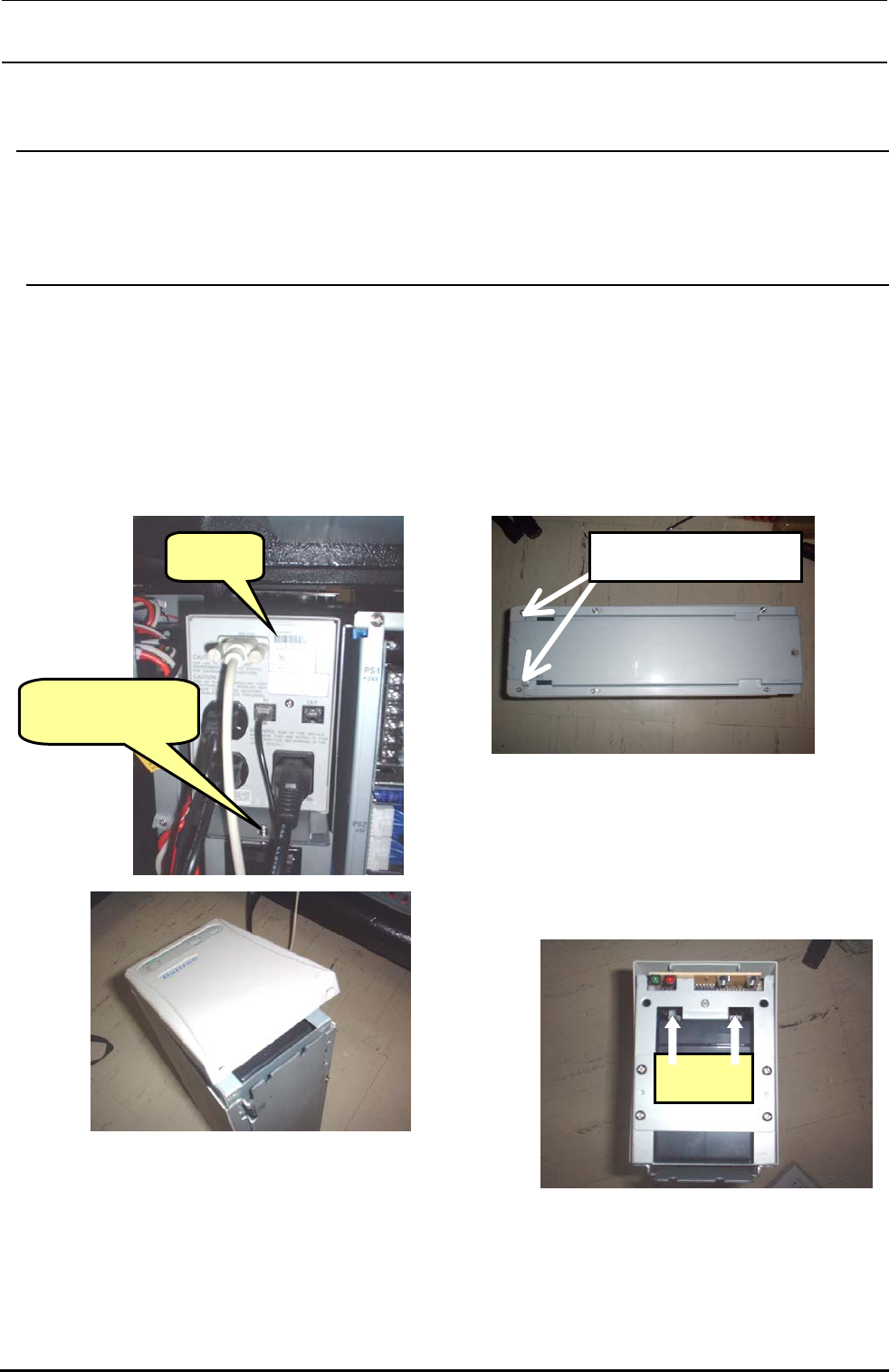

●ＵＰＳ电池电压的确认方法
① 切断主机电源。为了防止触电事故，建议在设置工厂处切断电源。
② 取下接在 UPS 背面的束线。
③ 卸下图中的螺丝，将 UPS 从电源组中取出。
④ 卸下上图所示的两处螺丝，如左图可以取下 UPS 的
前面板。
⑤ 如下图，露出电池的电极，请用测试仪测定电压。
* 测定电压时，请注意不要让板的金属部碰到测试
仪的探头。
⑥ 确认测试结果高于 12.5V。
⑦ 测试结果不到 12.5V 时，通过给主机通电进行 UPS 充电使电池电压达到 12.5V 以上。
* 电池电压高于 12.5V 时可以判断电池充电达到 100%。
* UPS 充电通过将主机主断路器和主开关一起打开（ON）进行。
（仅仅主机主断路器 ON 时，UPS 输入处不会加上 AC100V 电压。）
ＵＰＳ
固定 UPS（+金属
板）的螺丝
正面护罩固定螺丝
电极
