Rev2.00
维修调整要领书
＜贴装头心距调整的操作步骤＞
① 启动机器，取消“原点复归”以退出。
请把ＭＳ参数的“激光偏差”、“右 1 贴装头”的“基板上面高度”定为０。然后进行“原点复归”。
② 原点复归完成后，请初步测取ＭＳ参数的“激光偏差”。
（心距调整完成后，重新进行调整。）
③ 请把ＭＳ参数“贴装头偏差”、“左 1 贴装头”和“右 1 贴装头”的各项目定为０。这时，请记下原来的
值。（调整完成后，请通过手工输入使左 1 贴装头恢复到原来的值。）
④ 请利用手动控制把治具吸嘴安装到 L1 贴装头上，以 HOD 操作 Z 軸，设置到[DOWN]高度。
⑤ 把千分表装在台架上，以 HOD 操作贴装头的 XY 軸，使触及治具吸嘴前端。
⑥ 用以下方法寻找贴装头的基准位置。
０
１） 以 HOD 操作 XY 軸，前后移动贴装头，当千分表指示值达最大
的位置作为回转中心 Y 方向。
２） 在保持回转中心 Y 的状态下，以 HOD 操作 θ 軸，使治具吸嘴旋
转，将度盘转到千分表指针位于振摆中心点的位置，以此为 0，
作为回转中心 X 方向。
３） 求得 L1 贴装头的基准位置后，请绝对不要向 X 方向移动。
要是向 X 方向移动过，请重新寻找回转中心。
2－4
Rev2.00
维修调整要领书
⑦ 一面注意避免贴装头向 X 方向移动，一面从 L1 贴装头上拆下治具吸嘴。
⑧ 选择 HOD 的“HEAD”按钮，切换到 R1 贴装头。
通过这一操作，R1 贴装头自动移动到 L1 贴装头的回转中心 X 的位置。
（贴装头移动量＝贴装头心距 119 ｍｍ）
⑨ 请把治具吸嘴装到 R １贴装头上，以 HOD 操作 Z 軸，设置到[DOWN]高度。
⑩ 以与⑥ １）相同的操作步骤，前后移动贴装头，将千分表指示值达最大的位置作为回转中心 Y
方向。这时，如果治具吸嘴不触及千分表或接触过度，请松开Ｒ贴装头的 4 个固定螺丝，以贴装
头上侧的平行销为中心摇动贴装头进行调整。
⑪ 以与 2）相同的操作步骤，在保持回转中心 Y 的状态下，以 HOD 操作 θ 軸，使治具吸嘴旋转，将
千分表指针位于振摆中心点的位置作为回转中心 X 方向。在这一状态下，松开Ｒ贴装头的 4 个固
定螺丝，以贴装头上侧的平行销为中心摇动贴装头进行调整，使千分表的指针指向 0。
⑫ 请旋紧Ｒ贴装头的 4 个固定螺丝，确认千分表指针位于±0.02mm 以内。如果不在此规格内，请重
新进行第步的调整。
⑬ 贴装头心距调整后，必须重新输入ＭＳ参数。输入项目请参照２－９项。

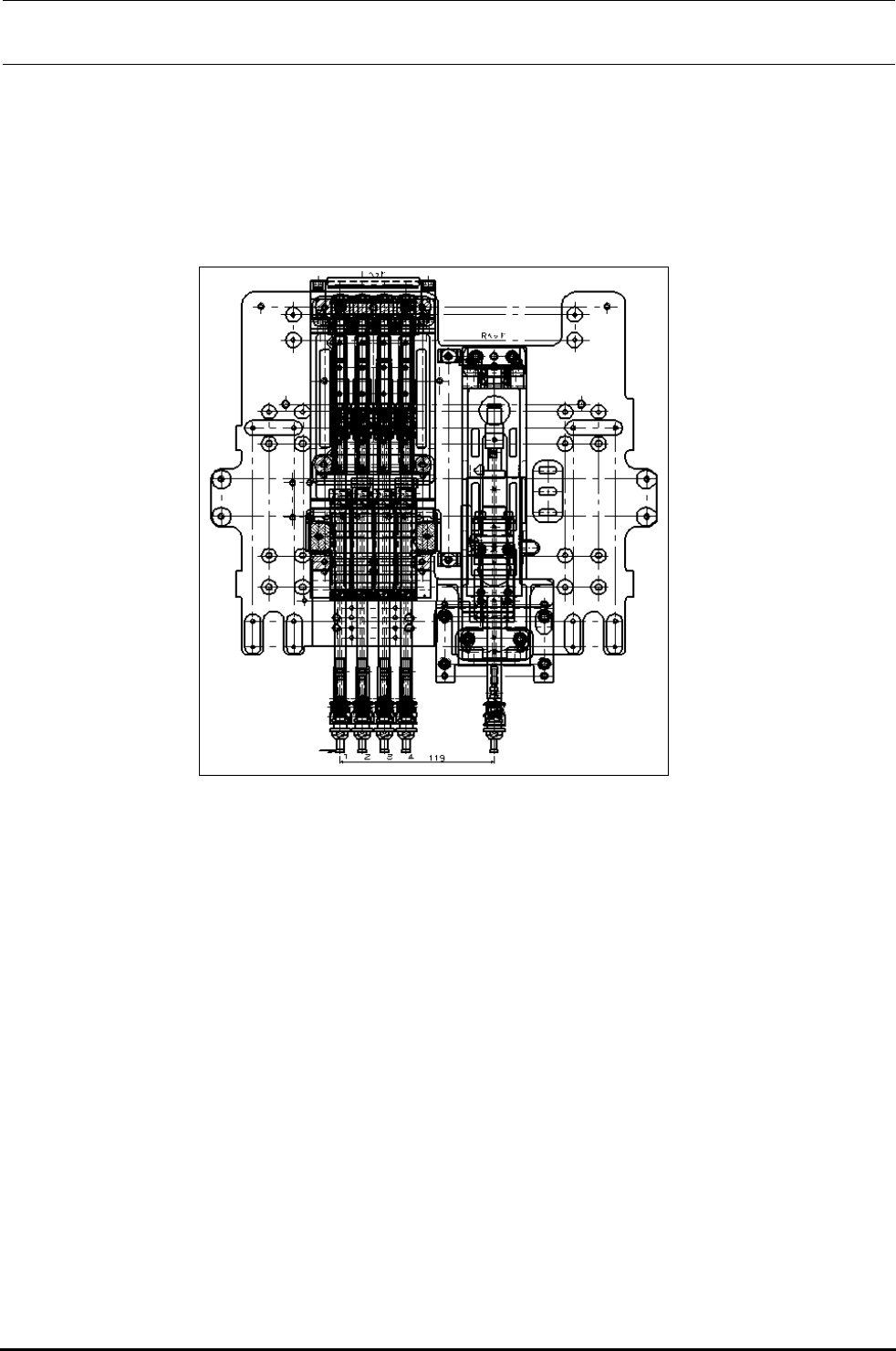

注） 在贴装头和贴装头板之间插入着间隙片（上下 2 处）。
此间隙片是为了调整 MNLA 贴装头和 FMLA 贴装头的 Y 方向位置。
重新安装卸下的贴装头时，或安装其它贴装头时需要使用此间隙片，或使用相同厚度的间隙片。
安装时，请在间隙片上涂上微量的润滑脂，贴在贴装头板上，然后再安装到贴装头。
2－5
Rev2.00
维修调整要领书
2-2．马达的更换
2-2-1．Z马达（ＭＮＬＡ贴装头）
更换了Ｚ马达之后，需要进行Ｚ轴原点的位置调整，以及 Z 轴高度有关、激光有关的ＭＳ参数。（输入
项目请参照２－９项。）
１） 实施２－１－１项的１）～３），把②③倒向贴装
头的座侧。

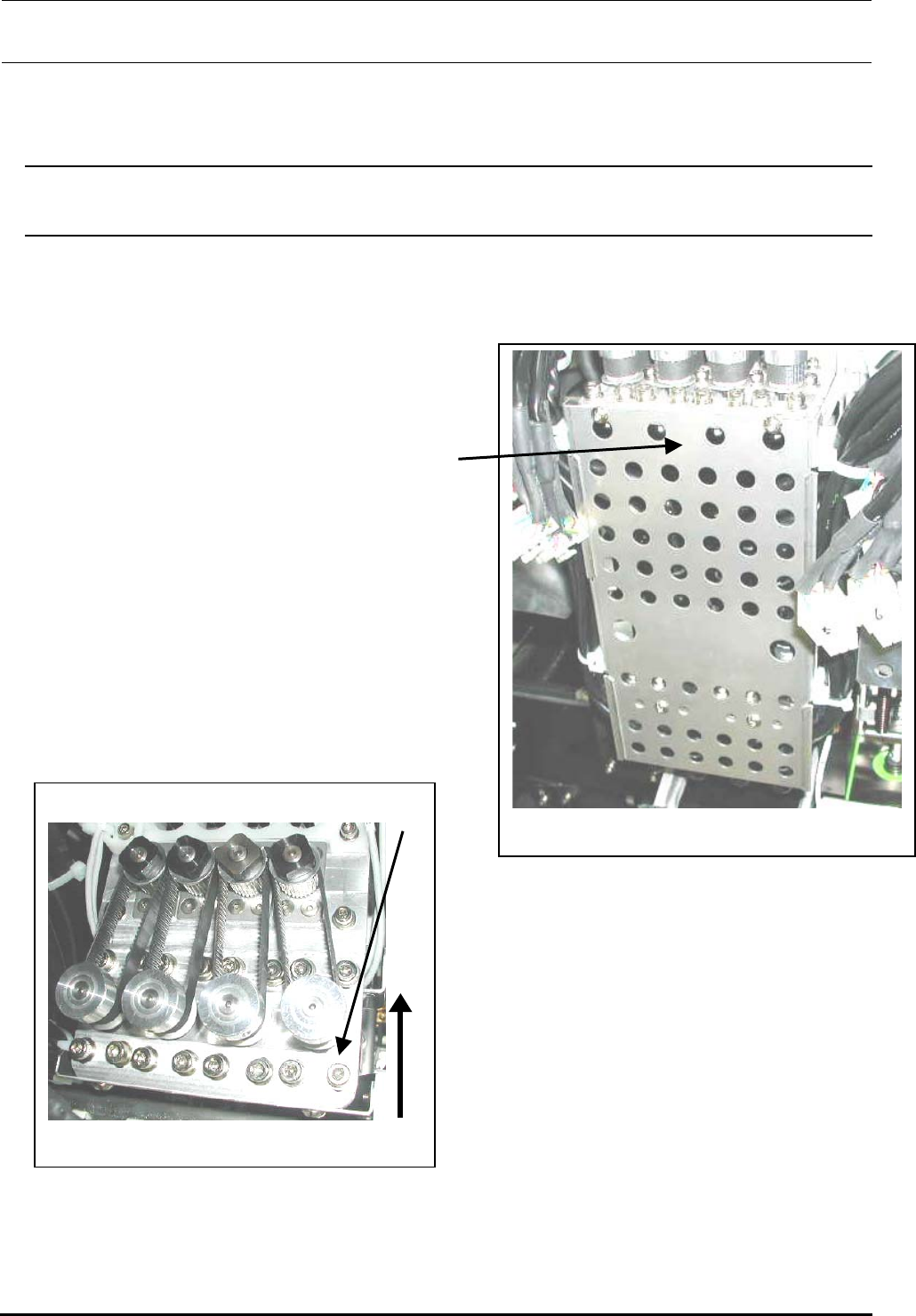

２） 卸下马达护罩⑩。 ⑩
切断（安装螺丝４个）束线带４根。
３） 卸下 Z
⑪
马达的安装螺丝 （４个），向箭头方向移
动马达，松开皮带。
４） 拧松皮带轮的固定螺丝２个，向上拔处 Z 马达皮带
轮，卸下 Z 马达。
５） 安装时，请按照相反的顺序进行。
６） 按照以下的顺序进行确认和调整。
图２－２－２
⑪
图２－２－１
2－6
