REV2.00
维修调整要领书
14-45

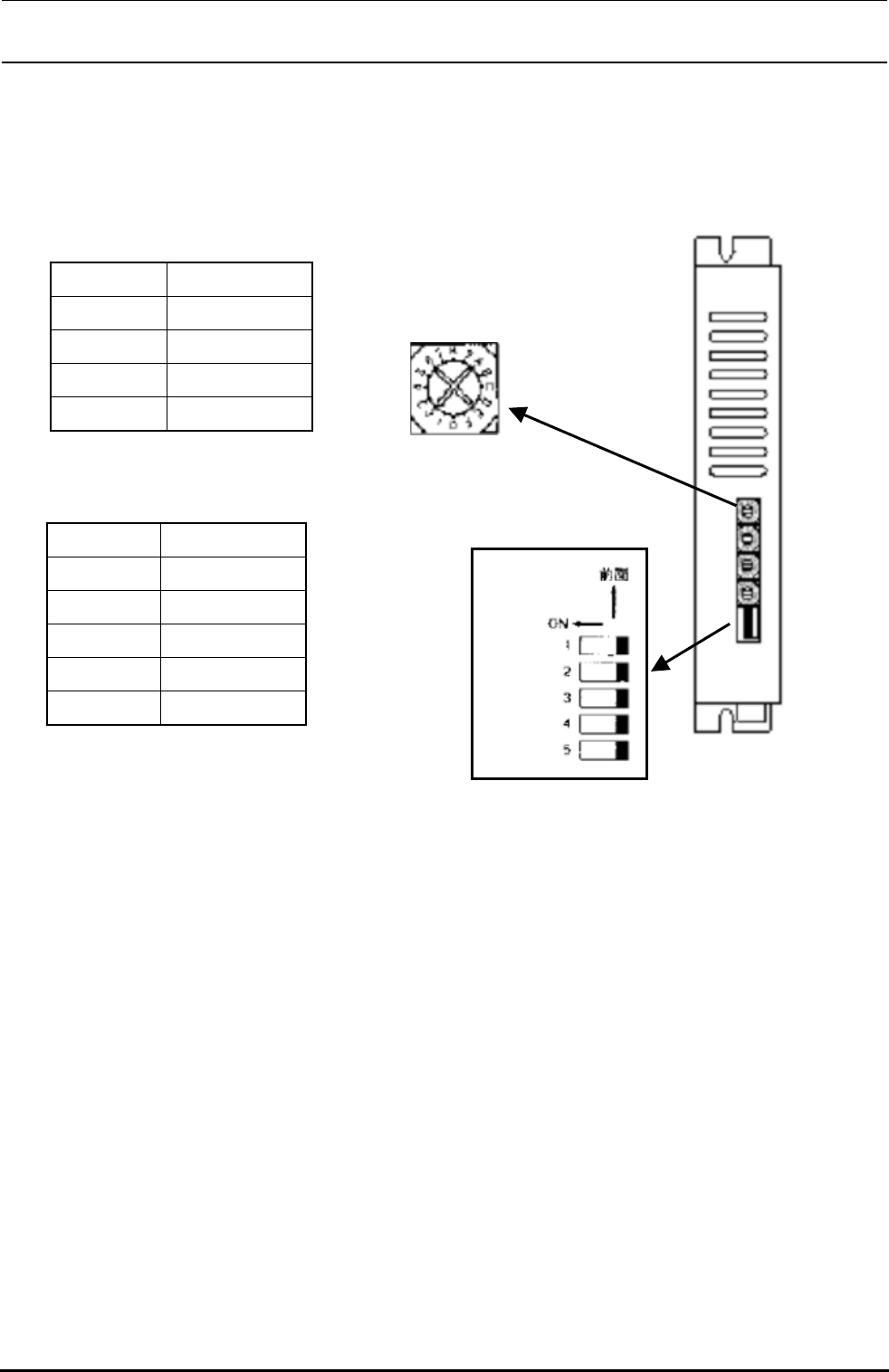

14-7-3-2.支承台/自动宽度调整用步进马达驱动器的设定
<调整程序>
① 把设定用的旋转开关设定如下表所示。
② 设定用的步进SW设定如下表所示。
SW名称 设定值
STOP 5
RUN C
M2 0
M1 0
SW名称 设定值
TEST OFF
2/1CK OFF
C.D OFF
L/HV ON
OP OFF
旋转部箭头指向设定值。
STOP
RUN
OP
L/HV
C.D
2/1CK
TEST
M2
M1

REV2.00
维修调整要领书
14-46
14-7-4.编码器的连接确认
利用编码器,确认位置的步进马达的计数器的动作。
编码器的连接确认,在步进马达驱动器的调整后进行。如果编码器的信号没有正确地计数的状态动作
的话,有可能步进马达的位置不能正确地控制。
1)开(ON)装置的断电器,然后打开(ON)电源开关。
2)起动调整用软件。
3)用手转动各马达轴,确认计数器值和极性。
确认与表14-7-4-1基本相同的值被计数。
表14-7-4-1 各马达的极性和计数值
马达轴 极性 计数值 分辨率
支承台编码器 L (-)↓下 上↑(+) 400パルス/10mm 25μm
自动基板宽度调整 编码器 (-)→←窄 宽←→ (+) 1000パルス/10mm 10μm
计数值没有变化,或与表14-7-4-1明显不同时,有可能是插头插错等,请确认。
4)确认之后,退出调整用软件。装置的电源关闭之后,电源开关和断路器变为 OFF。
以上,编码器的连接确认结束。

REV2.00
维修调整要领书
14-47
14-8.贴装头装置
14-8-1.贴装头装置的使用基板
贴装头装置上,安装有下列 5 种电路基板。
① 贴装头主基板组件(40001926)
② 贴装头传感器中转基板组件(40001934),2 块。
③ OCC中转(50)基板组件(40001936)[2050时使用]
④ OCC中转基板组件(40001938)[2060时使用]
⑤ HIGHT SENSOR基板2组件(E86557210A0)(R 系列用标准件)
