REV2.00
维修调整要领书
14-37

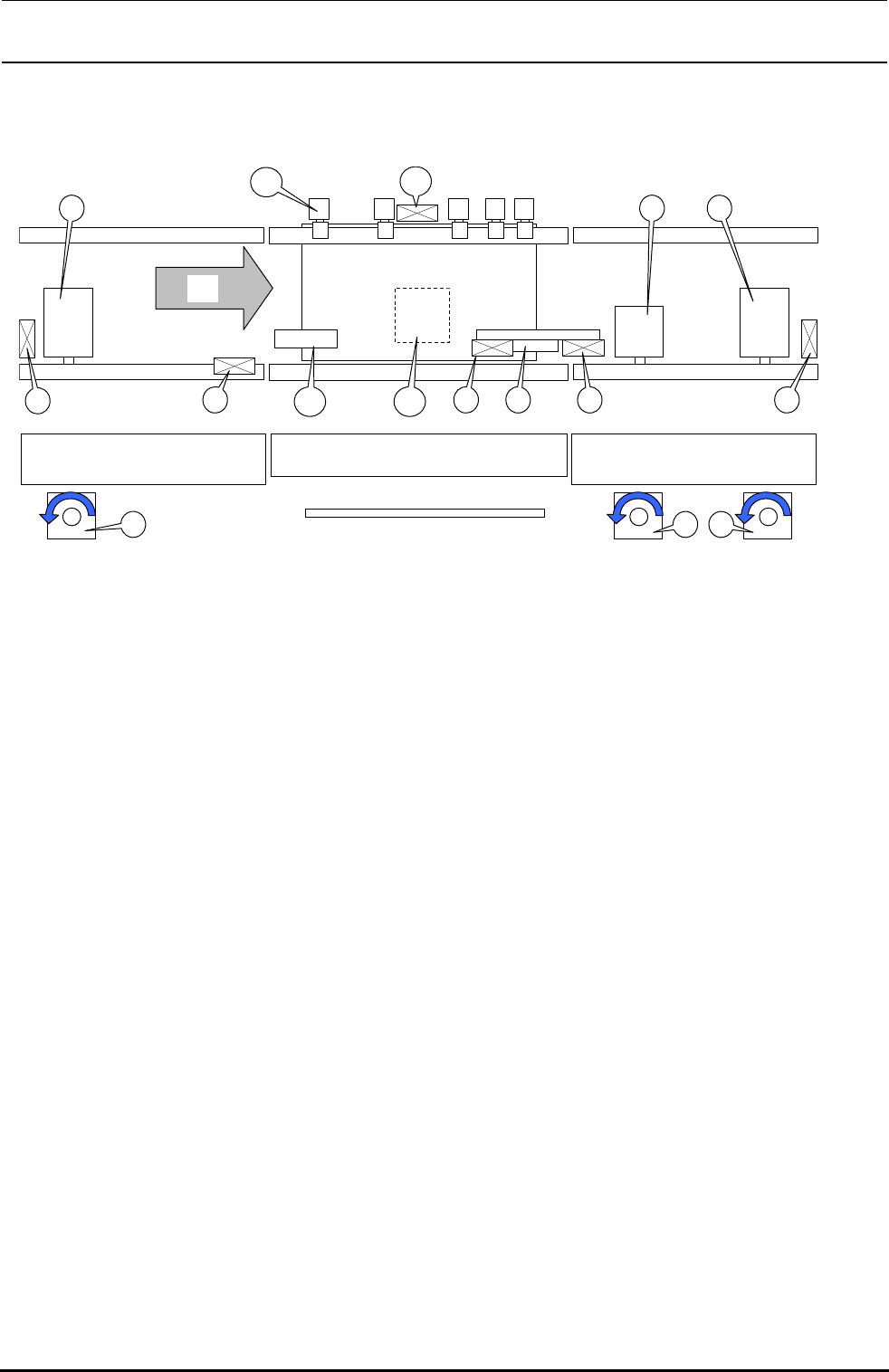

1． ＩＮ马达（感应马达）
2． ＣＥＮＴＥＲ马达（步进马达）
3． ＯＵＴ马达（感应马达）
4． ＩＮ传感器
5． ＷＡＩＴ传感器
6． ＳＴＯＰ传感器
7． Ｃ・ＯＵＴ传感器
8． ＯＵＴ传感器
9． 止动器
10．Ｘ推顶器
11． Ｙ推顶器
12． ＢＵ马达（步进马达）
13． ＢＵ原点传感器
图１４－７－１－１
Ａ
１
１
３
３２
２
４
５ ６ ９ ７ ８
１０
１１
１３
１２
REV2.00
维修调整要领书
14-38
其它传感器的连接部位见表１４－７－１－２ ＣＡＲＲＹ基板的连接束线和图１４－７－１－３ ＣＡＲＲＹ中转
基板的连接束线，表１４－７－１－３ ＣＡＲＲＹ中转基板的连接束线。请确认连接部位的基板之后进行连
接。
表１４－７－１－２ ＣＡＲＲＹ基板的连接束线
对象电缆
货 号 品 名 插头号码
ＣＡＲＲＹ基板
连接部位
备 考
40002085 CARRY MOTOR AC CABLE ASM ＣＮ６０１ ＣＮ１
40002084 IN-MTR CABLE ASM CN602/638 ＣＮ２ 注意传送，基准方向
40002083 OUT-MTR CABLE ASM CN602/639 ＣＮ３ 注意传送，基准方向
40002289 COPLA I/F CABLE ASM ＣＮ６０４ ＣＮ４ COPLA 选购品时
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ ＣＮ５ 未使用
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ ＣＮ６ 未使用
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ ＣＮ７ 未使用
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ ＣＮ８ 未使用
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ ＣＮ９ 未使用
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ ＣＮ１０ 未使用
40002078 CRY-SAFE CABLE ASM ＣＮ６１１ ＣＮ１１
40002079 CARRY-SV CABLE ASM ＣＮ６１２ ＣＮ１２
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ ＣＮ１３ 未使用
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ ＣＮ１４ 未使用
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ ＣＮ１９ 未使用
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ ＣＮ２０ 未使用
40002073 CRY-SENS （R）CABLE ASM ＣＮ６２１ ＣＮ２１
40002074 CRY-SENS （L）CABLE ASM ＣＮ６２２ ＣＮ２２
40002075 CRY-BASE CABLE ASM ＣＮ６２３ ＣＮ２３
40002286 MINI PAT R RLY CABLE ASM ＣＮ６２４ ＣＮ２４ NSO 选购品时
40002285 MINI PAT F RLY CABLE ASM ＣＮ６２５ ＣＮ２５ NSO 选购品时
40002081 TEMP/VAC CABLE ASM ＣＮ６２６ ＣＮ２６
40002119 BASE TEMP CABLE ASM ＣＮ６２７ ＣＮ２７
40002179 CAL-BLOCK CABLE ASM ＣＮ６２８ ＣＮ２８
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ ＣＮ２９ 未使用
REV2.00
维修调整要领书
14-39
40002180 CAL-VCUM CABLE ASM ＣＮ６３０ ＣＮ３０
40002093 CENT-MOTOR PULSE CABLE ASM ＣＮ６３１ ＣＮ３１
40002095 BU-ENC CABLE ASM ＣＮ６３２ ＣＮ３２
40002094 AWC-ENC CABLE ASM ＣＮ６３３ ＣＮ３３ AWC 选购品时
40002098
(40002099)
BU-MOTOR PULSE CABLE ASM
(BU-MOTOR PULSE CABLE ASM(EN))
ＣＮ６３４ ＣＮ３４ EN 规格时变更
40002091 STEPPER CTRL CABLE ASM ＣＮ６３５ ＣＮ３５
40002096
(40002097)
AWC-MOTOR PULSE CABLE ASM
(AWC-MOTOR PULSE CABLE ASM(EN))
ＣＮ６３６ ＣＮ３６ AWC 选购品时
EN 规格时变更
40002337 CARRY PWR CABLE ASM ＣＮ６３７ ＣＮ３７
40002084 IN-MTR CABLE ASM CN602/638 ＣＮ３８ 注意传送，基准方向
40002083 OUT-MTR CABLE ASM CN602/639 ＣＮ３９ 注意传送，基准方向
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ ＣＮ４０ 未使用
－－－－－ －－－－－－－－－－－－－－－－－ －－－－－ ＣＮ４１ 未使用
40002168 BANK-UP （F）CABLE ASM ＣＮ６４２ ＣＮ４２ 一次更换台选购品时
40002169 BANK-UP （R）CABLE ASM ＣＮ６４３ ＣＮ４３ 一次更换台选购品时
49992340
(40002281)
SHORT WIRE ASM
(BU LOCK RLY CABLE ASM(EN))
ＣＮ６４４ ＣＮ４４ EN 规格时变更
※ 『ＣＮ１５～ＣＮ１８』 为未使用号码。
※ ＥＮ规格时，变更电缆的部位连接（ ）表示的束线组件。
