Rev2.00 维修调整要领书 12-6 ② ＦＳ 支架 （ 供料器检测传感器 ） 把 ＦＳ 支架上面调整为距离供料器上面 １３０．５ ＋０．３ －０．０ mm 的高度，然后固定 。 左右 （ 受光和投光 ） 对称的 FSD 支架高度差为 ０．１ mm 以下 。 图 １２－８ ４） 调整光轴 。 ① 把各传感器的差投连接到规定的位置，打开主体的电源 。 ② 调整投光侧 、 受光侧的传感器，调整光轴 。 光轴的受光侧的 LED 红色，绿色…
Rev2.00
维修调整要领书
12-5
３） 请调整更换后的传感器高度。

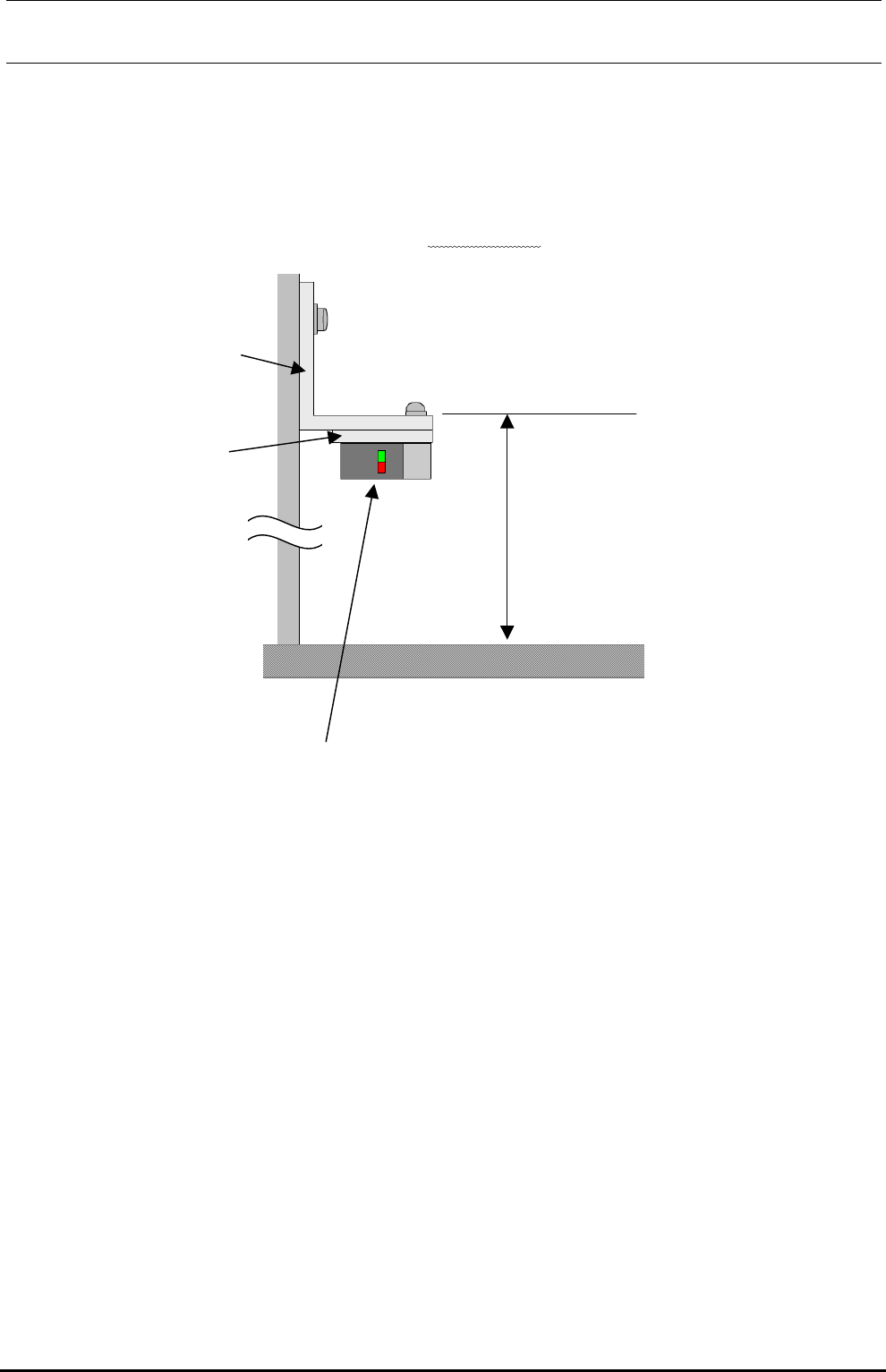

① ＦＳＤ支架（供料器跳起传感器）
把ＦＳＤ支架上面调整到距离供料器上面１２７．５
＋０．３
－０．０
mm的高度，然后固定。
左右（受光和投光）对称的 FSD 支架高度差为０．１ mm 以下
。
图１２－７
127.5
+0.3
0
供料器浮起传感器
FSD 垫片
FSD 支架
供料器上面
Rev2.00
维修调整要领书
12-6

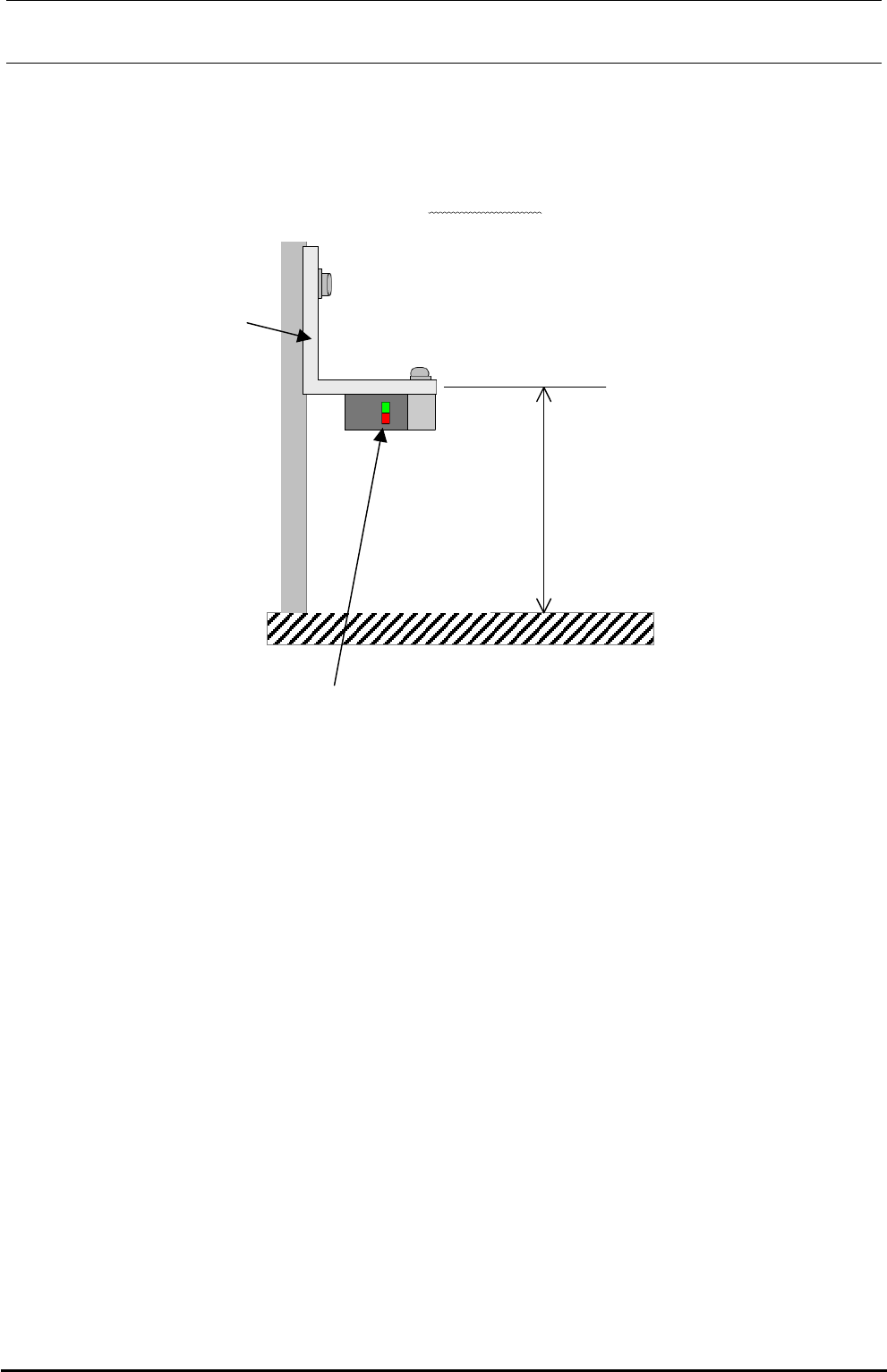

② ＦＳ支架（供料器检测传感器）
把ＦＳ支架上面调整为距离供料器上面１３０．５
＋０．３
－０．０
mm的高度，然后固定。
左右（受光和投光）对称的 FSD 支架高度差为０．１ mm 以下
。
图１２－８
４） 调整光轴。
① 把各传感器的差投连接到规定的位置，打开主体的电源。
② 调整投光侧、受光侧的传感器，调整光轴。
光轴的受光侧的 LED 红色，绿色均亮灯。
（红色是动作显示灯。绿色是安全显示灯。）
※ FSD 支架对应 2 各传感器光轴。
供料器浮起传感器
FS 支架
供料器上面
130.5
+0.3
0
Rev2.00
维修调整要领书

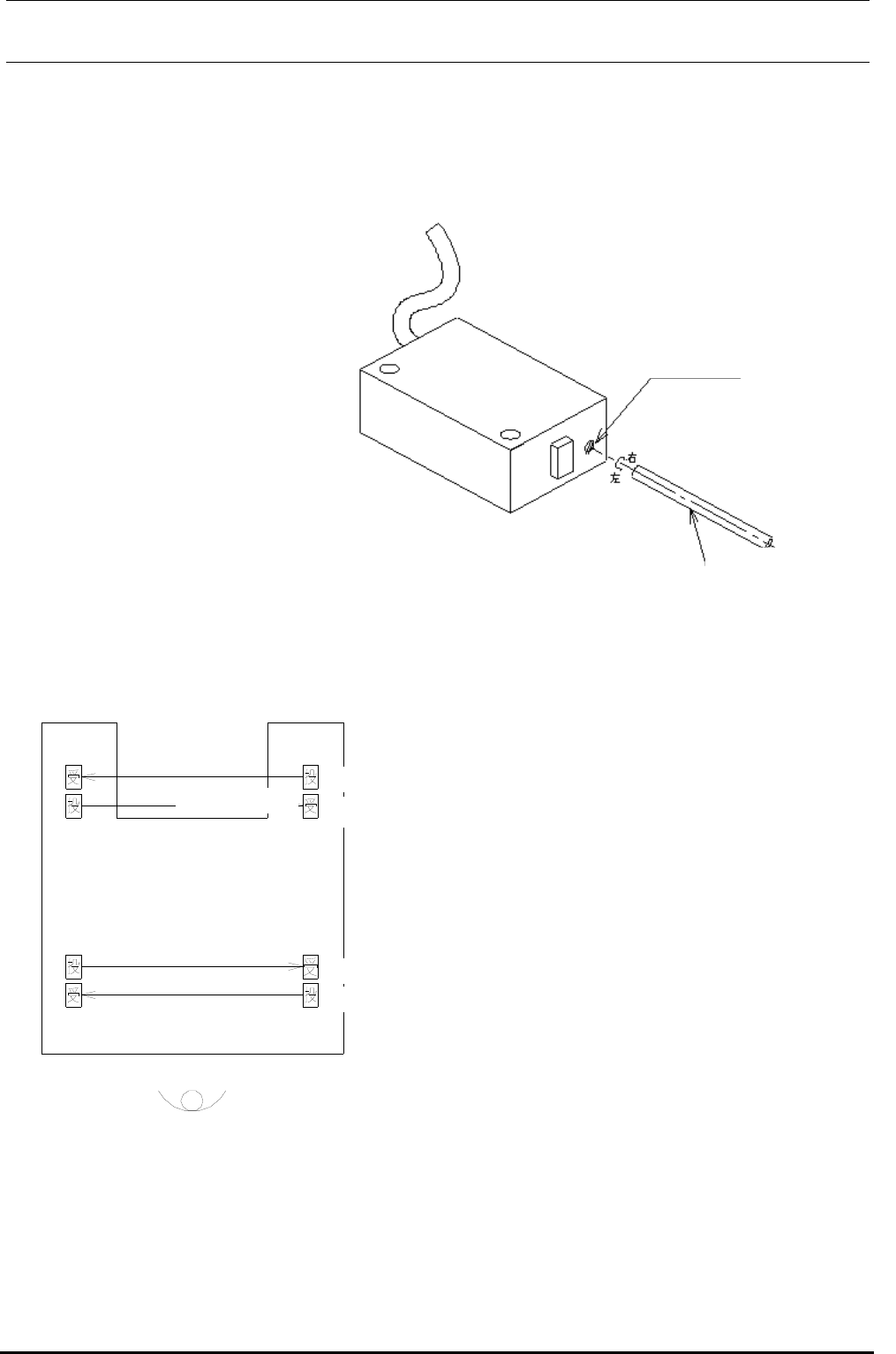

５） 进行旋钮调整（供料器跳起传感器）。
调整旋钮时，在传感器安装高度、Ｙ方向安装位置（传感器ＢＲ的长孔中心的传感器固定）、光轴调整
之后再进行调整。
旋钮
精密螺丝刀
＜調整に使用するもの＞
( 勧僕揃迦)
( 勧僕揃迦)
念迦
( 字匂翌迦)
薮頭字貧中夕
( 字匂翌迦)
薮頭字貧中夕
朔何
12-7
