REV2.00
维修调整要领书
14-56

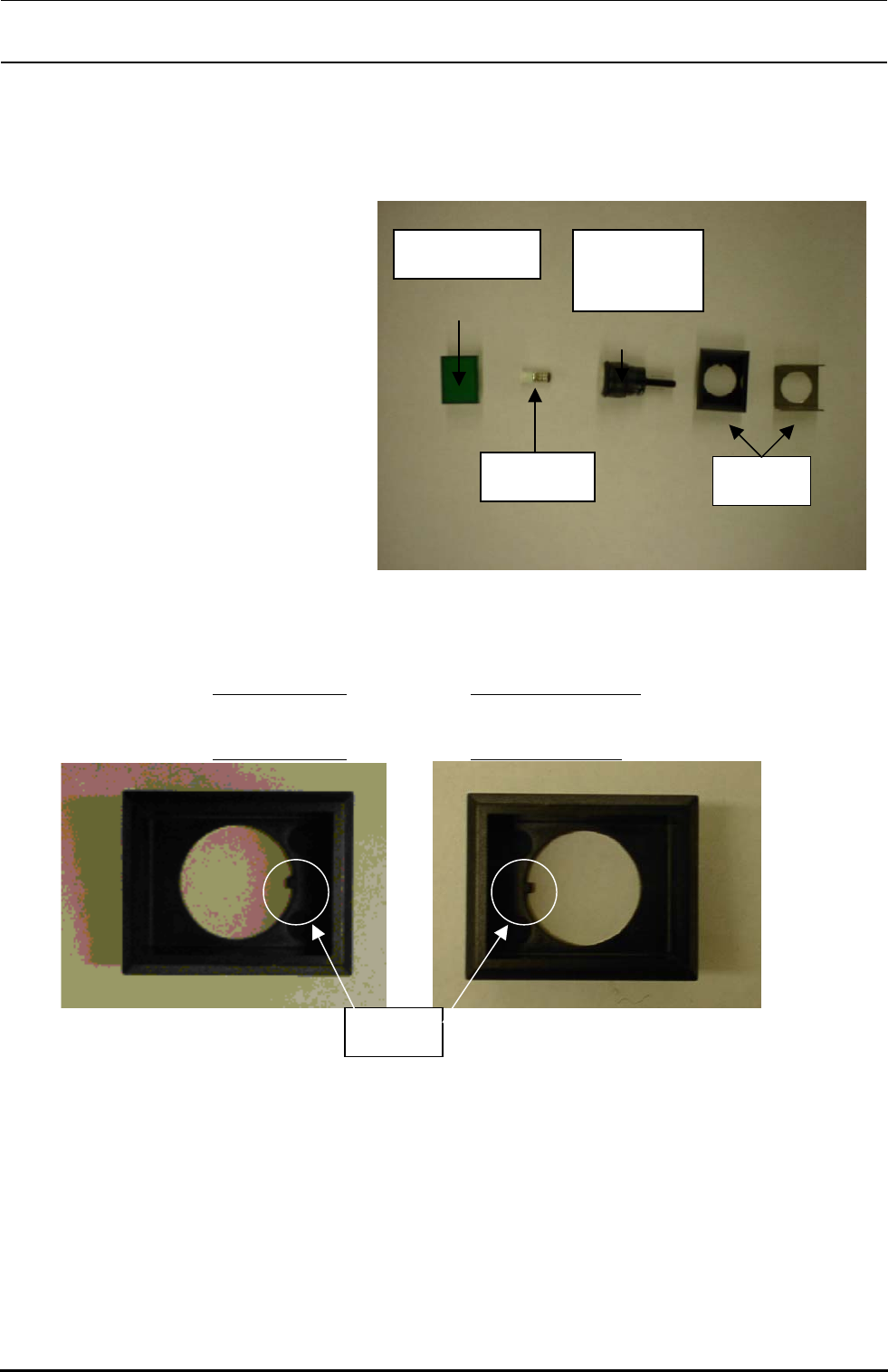

2) 开关的组装
（１）原点、停止、起动、在线、循环开关
・对象部件
泛光镜头
（HA005340050,HA00534005A,
HA00534005B,HA00534005C）
ＬＥＤ（HA00534006A,HA005340060）
监视窗（HA005340030）
开关调节器（HA005340020）
①把监视窗(黑)镶嵌护罩ＦＵＲ的操作盘上。
这里，监视窗上有防止转动的凸部（参照下图），ST、JE、CH 机以及 EN 机安装的方向不同。
・ST、JE、CH 机
从正面看操作盘，凸部安装在右侧
（安装调节器后「EAO」标记在上方）。
・EN 机
从正面看操作盘，凸部安装在左侧
（安装调节器后「EAO」标记在下方）。
ST、JE、CH EN
泛光镜头
＋５ＶＬＥＤ
开关
调节器
监视窗
凸部
REV2.00
维修调整要领书
14-57

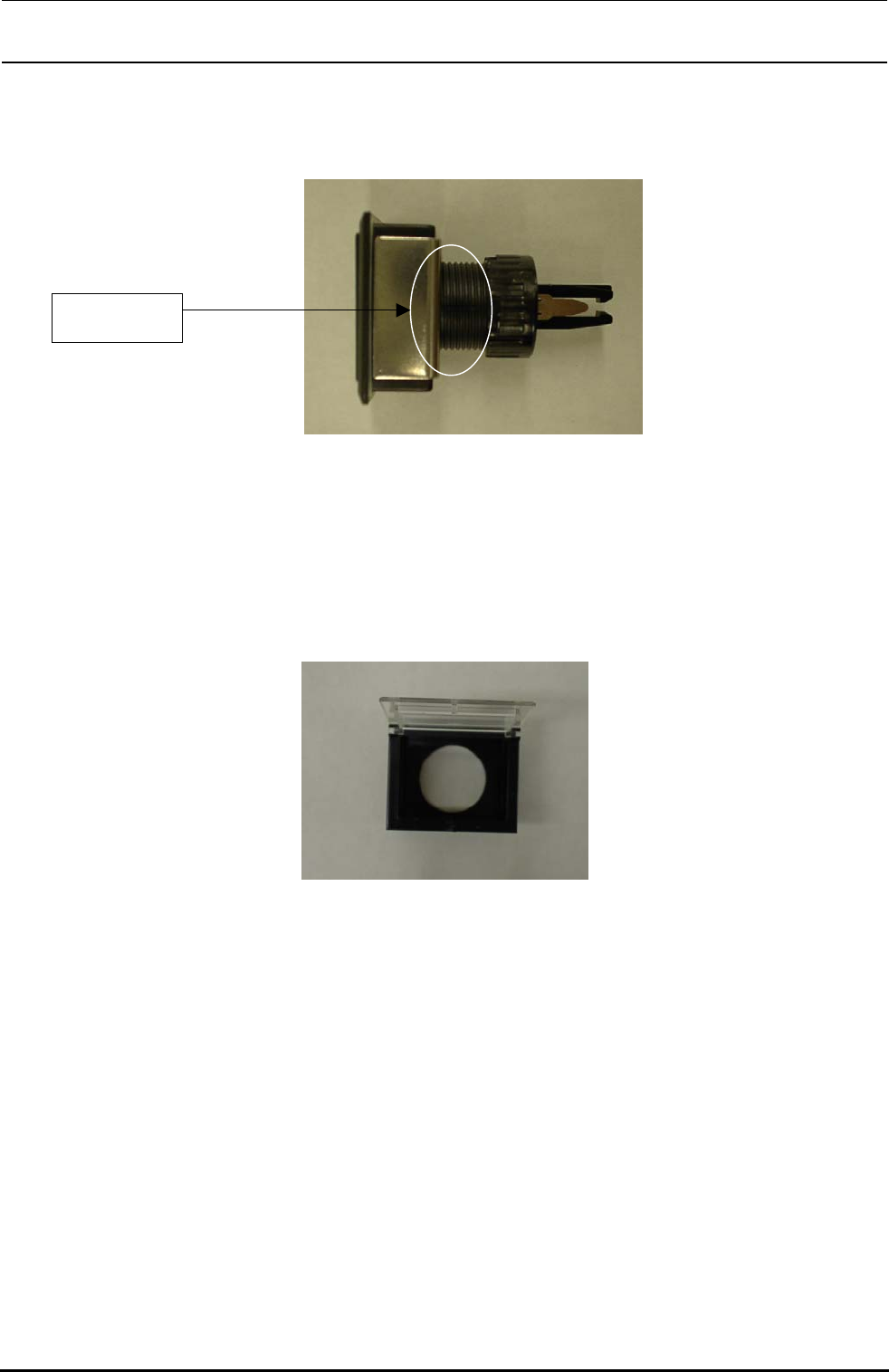

② 把 LED 镶嵌到开关调节器上之后，注意监视窗的凸部插入。这里，卸下固定监视窗的螺母。
③ 插入调节器后，从操作盘后部插入监视窗（银色），用调节器固定螺母固定。
④ 最后把泛光镜头镶嵌到开关调节器上。
（２）伺服开关
除监视窗部分以外的组装方法与上述相同（①～④）。
②使用的监视窗上安装有护罩（HA005340040）。
固定螺母
REV2.00
维修调整要领书
14-58

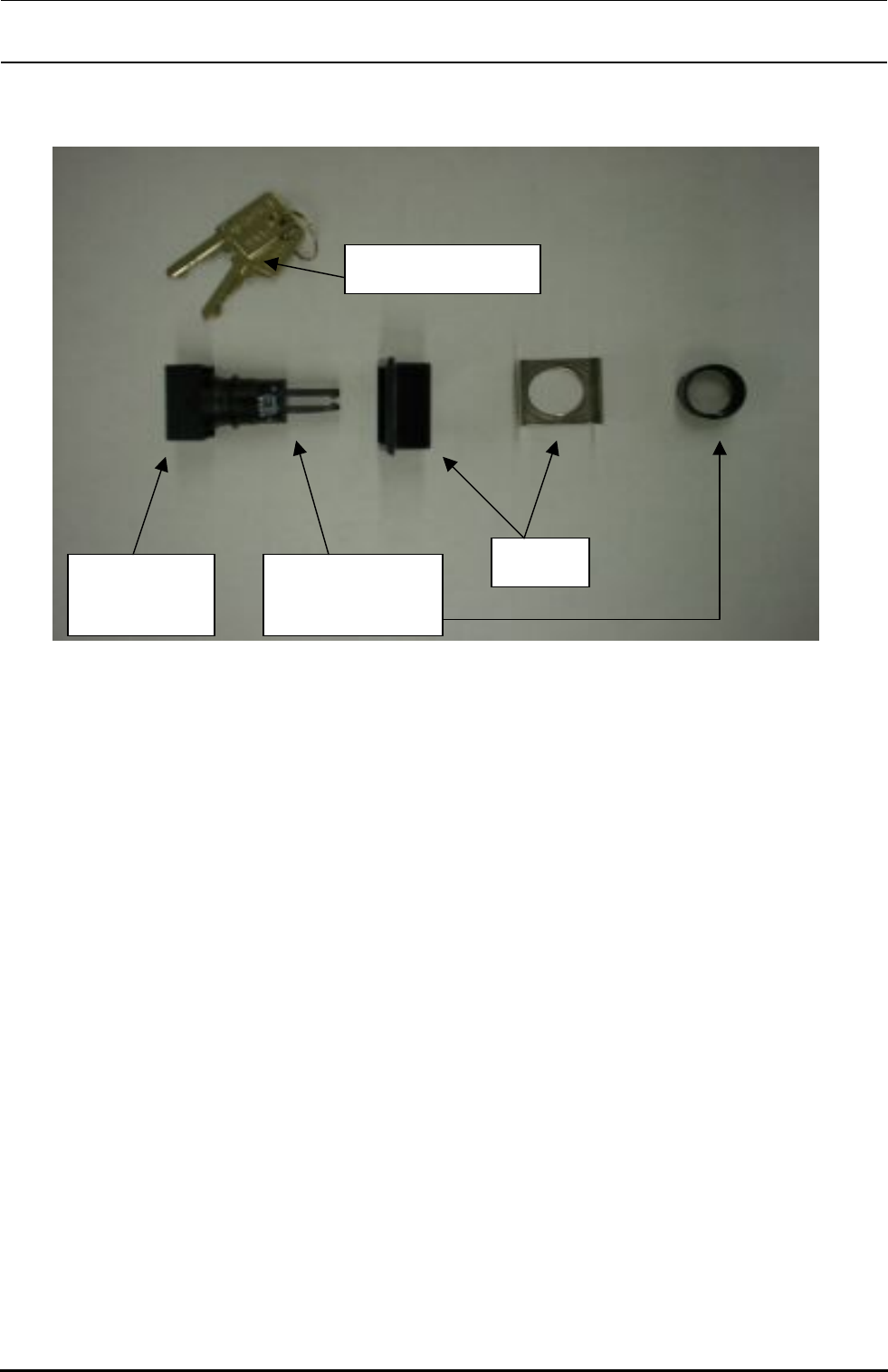

（３）维修开关
・部件
钥匙护罩（HA005350030） 钥匙开关调节器（HA005350020）、
监视窗（HA005340030）
① 把监视窗(黑)镶嵌护罩ＦＵＲ的操作盘上。
② 把钥匙护罩插到钥匙开关调节器上听到“卡七”的声音就插好了。
③ 在操作盘上先前的监视窗（黑）３上插入组装的调节器，从后部插入监视窗(银)，然后用固定螺丝固定。
（４）键盘ＯＮ开关、供料器开关
・ 部件
键盘ＯＮ开关电缆组件（40002251）或供料器开关电缆（40002252）
带镜头监视窗（白）：HA00537001A 防止转动垫圈：HA005370020
① 把带镜头的监视窗镶嵌开关操作盘。此时，卸下固定螺母。
② 镶嵌固定螺母之前，防止转动垫圈插到操作盘上。
③ 插入防止转动垫圈后，组装固定螺母。
④ 最后，从后部镶嵌带电缆的开关元件。此时，与镶嵌方向无关。哪个方向都可以组装。
钥匙开关
调节器
钥匙护罩
监视窗
附属开关钥匙
