REV2.00
维修调整要领书
14-14
１４－４－１－３ 控制装置的连接器标记
连接于控制装置表 14-4-1-1 的基板的连接器标记表示如下。
例） SAFETY 基板的ＣＮ３连接器的标记显示
ＬＳ１－３
表 14-4-1-1
基板 表示
SAFETY 基板 ＬＳ１
LIGHTCTRL 基板 ＬＳ２
BASE-FEADER 基板 ＬＳ３
I/O CTRL 基板 ＬＳ４
IP-X3 基板 ＬＳ５
基板显示(参照表) 连接器 NO(例)ＣＮ３
REV2.00
维修调整要领书
14-15
14-4-2．CPU基板
注 CPU板（ AVAL DATA 产 ACP-125J）被分开，使用 AVAL DATA 产 ACP-128J 作为替代。此时，CPU
板以外也会发生改写 HDD 数据的操作。
请参阅“CPU 板（125J→128J）更换要领书（Instruction Manual for Replacement of CPU Board
(ACP-125J → ACP-128J)）”，按照该要领进行更换。
【功能】
这是控制整个装置的基板。
其它基板经由 CPCI 母线和母线桥用 VME 母线连接。
【跨接开关类的设定】
跨接开关以出货状态使用。
【LED 的意义】
PW：电源供给后亮灯。
【更换后的调整项目】
更换后必须进行 BIOS 的设定。
请参阅“13-5-3 章 BIOS 的设定”进行设定。
【电池的更换】
CPU 基板上装有纽扣电池，用于保存 BIOS 的设定。
电池请 5 年左右更换一次。
更换后须要进行 BIOS 的设定。
REV2.00
维修调整要领书
14-16
14-4-3．ＸＭＰ基板（RMB基板）
【功能】
ＸＭＰ基板、RMB 基板（JGRMB 基板和 JHRMB 基板）的配合，伺服马达和步进马达的控制基板。ＸＭＰ
基板最大控制 19 轴的马达。

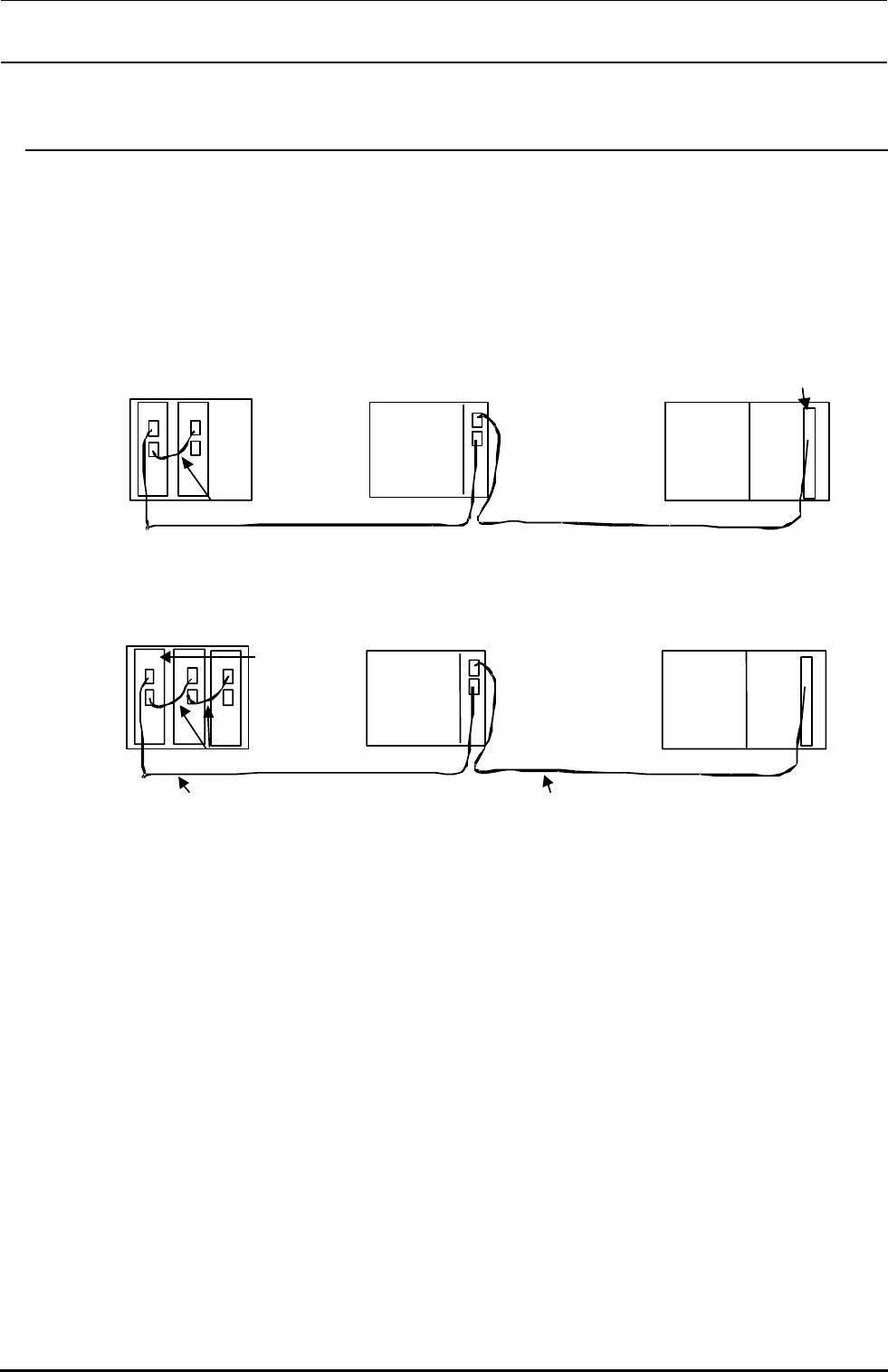

【配线图】
XMP CPCI
（
40003259
)
SYNQNET CABLE 20
（
40003263
）
JGRMB（40003260)
JHRMB（40003261)
IN
OUT
IN
OUT
１．ＫＥ－２０５０/２０５０R/２０５５R
XMP CPCI（40003259)
SYNQNET CABLE 120
（
40003262
）
SYNQNET CABLE 20
（
40003263
）
SYNQNET CABLE 120
（
40003262
）
JGRMB（40003260)
JHRMB（40003261)
OUT
IN
OUT
IN
OUT
２．ＫＥ－２０６０/２０６０R
Z
θ
駁強匂
XY
駁強匂
XY
駁強匂
陣崙匂
陣崙匂
【跨接开关类的设定】
XMP 基板上没有跨接开关。
【LED 的意义】
XMP 基板上没有ＬＥＤ。
【更换后的调整项目】
没有特别的。
