R E V 2 . 0 0 维修调整要领书 14-66 14-10-2 ＵＰＳ 电池的更换 警告 为了避免因触电而发生重伤事故，请关掉总开关 。 请确认主机的主断路器和主开关是否关闭 。 开关是指建筑物上安装的电源开关，不是指机器上的开关。 １４－１０－２－１．ＵＰＳ 的拆卸 ２） 卸下 ＵＰＳ 前部的端子座和 ＵＰＳ 主机固定螺丝，把 ＵＰＳ 拉到前面 。 从通讯连接器拔 下插头 从电源插座拔下插 头。 卸下固定 UPS 的钣金螺 丝…
REV2.00
维修调整要领书
14-65
14-10．ＵＰＳ（４０００３２９２）
※ 如果不能使用 UPS 功能，或者不使用时，可以将电气设备部的 UPS 旁路开关置于 OFF，使 UPS 功
能停止。
14-10-1．确认ＵＰＳ电池(E9659729A000)电压
不能向机器主体供给电源期间很长时，UPS 电池有可能电用完。
长期（３个月以上）不使用机器时，请确认以下的电压。
●ＵＰＳ电池电压的确认方法
① 切断主机电源。为了防止触电事故，建议在设置工厂处切断电源。
② 取下接在 UPS 背面的束线。
③ 卸下图中的螺丝，将 UPS 从电源组中取出。
④ 卸下上图所示的两处螺丝，如左图可以取下 UPS 的
前面板。
⑤ 如下图，露出电池的电极，请用测试仪测定电压。
* 测定电压时，请注意不要让板的金属部碰到测试
仪的探头。
⑥ 确认测试结果高于 12.5V。
⑦ 测试结果不到 12.5V 时，通过给主机通电进行 UPS 充电使电池电压达到 12.5V 以上。
* 电池电压高于 12.5V 时可以判断电池充电达到 100%。
* UPS 充电通过将主机主断路器和主开关一起打开（ON）进行。
（仅仅主机主断路器 ON 时，UPS 输入处不会加上 AC100V 电压。）
ＵＰＳ
固定 UPS（+金属
板）的螺丝
正面护罩固定螺丝
电极
REV2.00
维修调整要领书
14-66
14-10-2 ＵＰＳ电池的更换
警告
为了避免因触电而发生重伤事故，请关掉总开关。
请确认主机的主断路器和主开关是否关闭。
开关是指建筑物上安装的电源开关，不是指机器上的开关。

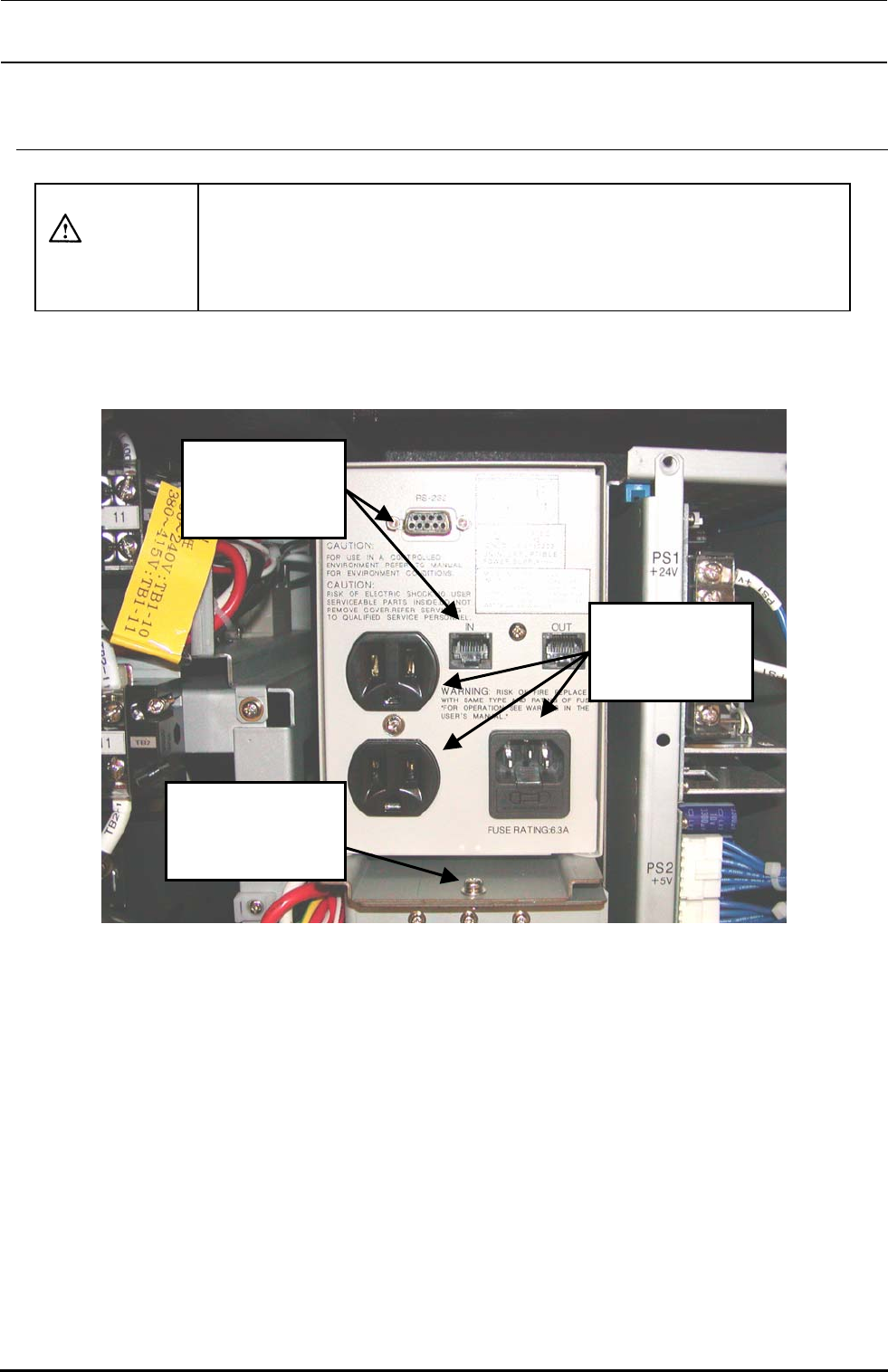

１４－１０－２－１．ＵＰＳ的拆卸
２） 卸下ＵＰＳ前部的端子座和ＵＰＳ主机固定螺丝，把ＵＰＳ拉到前面。
从通讯连接器拔
下插头
从电源插座拔下插
头。
卸下固定 UPS 的钣金螺
丝。
REV2.00
维修调整要领书
14-67
１４－１０－２－２．电池的更换
警告
１）
请把手表、戒指、项链或其它金属物卸下之后再进行作业。
２）
请使用绝缘工具进行操作。
３）
电池上请不要放工具或金属部件。

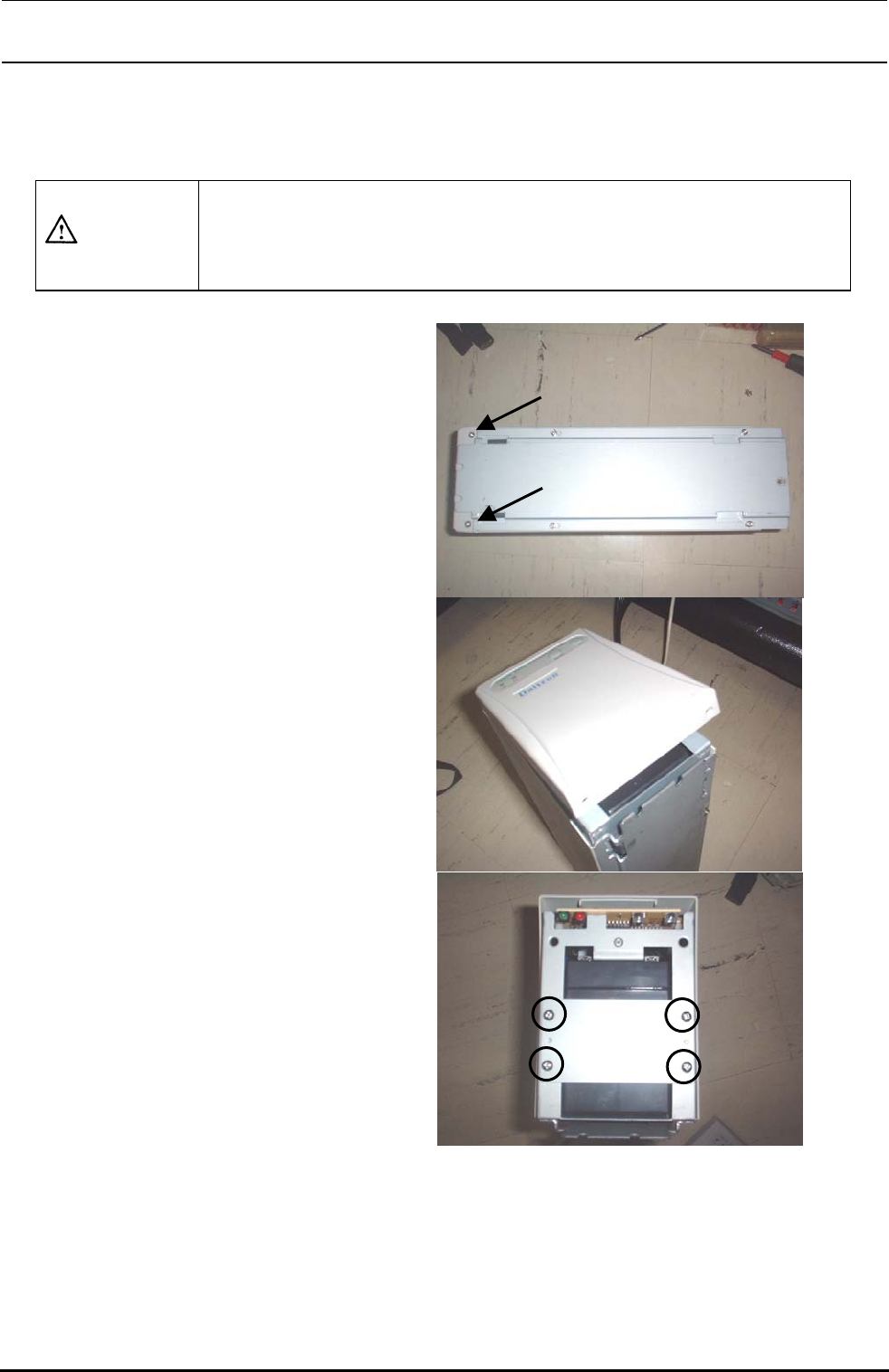

１）卸下 UPS 底部的 2 个螺丝。
２）卸下正面护罩。
３）卸下正面的 4 个螺丝。
