Rev.2.00 维修调整要领书 15-11 15-8． 驱动器的设定 １．旋转ＳＷ的设定 把设定用旋转ＳＷ按照下表进行设定。 ＳＷ名称 设定值 Ｓ Ｔ Ｏ Ｐ 5 ＲＵＮ Ｃ 把旋转部箭头 Ｍ ２ 0 转动到设定值 Ｍ １ 0 ２．设定ＳＷ的设定 把设定用设定ＳＷ按照下表进行设定。 Ｓ Ｗ 名 称 设定值 Ｔ Ｅ Ｓ Ｔ Ｏ Ｆ Ｆ ２／１ＣＫ ＯＦＦ Ｃ ． Ｄ Ｏ Ｆ Ｆ Ｌ ／ Ｈ Ｖ Ｏ Ｎ Ｏ Ｐ Ｏ Ｆ Ｆ ＯＰ Ｌ／ＨＶ…
Rev.2.00
维修调整要领书
15-10

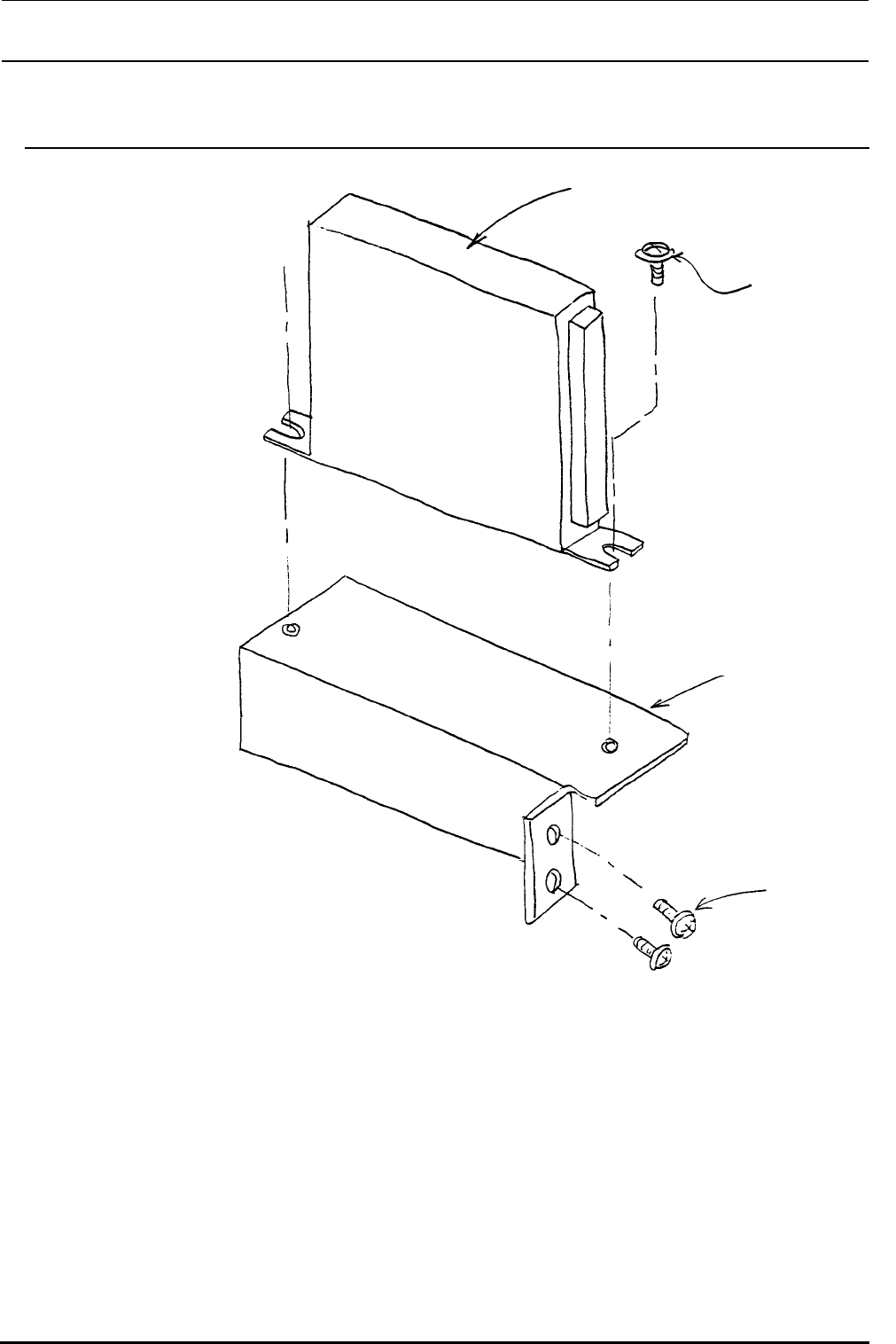

15-7．驱动器支架的安装
注) 安装位置在电源
装置的左侧面。(机
器后侧)
E1616729000
AWCドライバブラケット
HX004200000 又は HX005450000
5 タドライバ
SL4041091SC
ねじ(
×
2)
SL4041091SC
セ (
×
相ステッピングモー
セムス
ムスねじ
2)
图１５－７－１
5 箱步进马达驱动器
或
组螺丝×2
组螺丝
A
WC 驱动器架
Rev.2.00
维修调整要领书
15-11

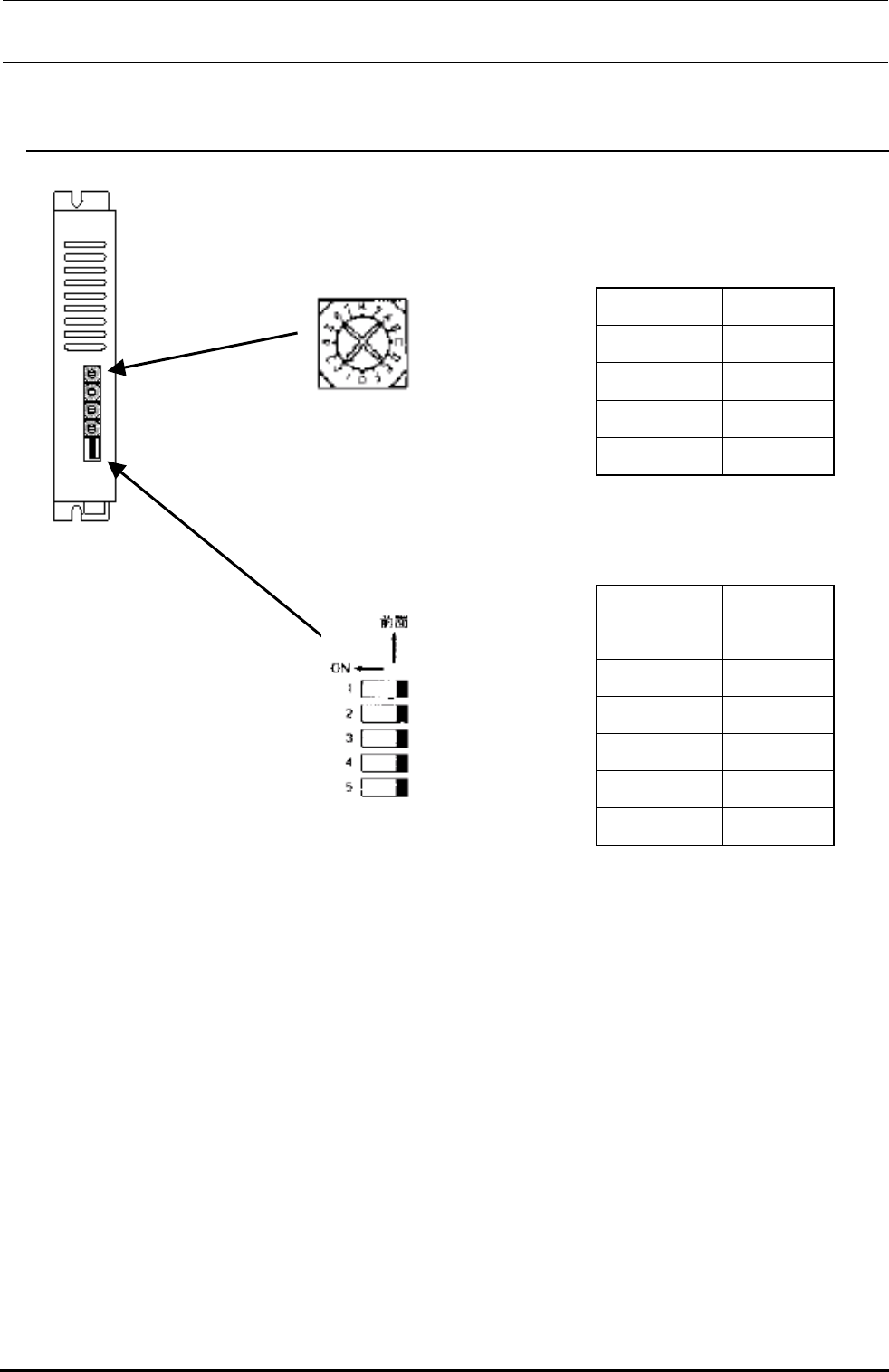

15-8．驱动器的设定
１．旋转ＳＷ的设定
把设定用旋转ＳＷ按照下表进行设定。
ＳＷ名称 设定值
ＳＴＯＰ 5
ＲＵＮ Ｃ
把旋转部箭头 Ｍ２ 0
转动到设定值 Ｍ１ 0
２．设定ＳＷ的设定
把设定用设定ＳＷ按照下表进行设定。
ＳＷ名称 设定值
ＴＥＳＴ ＯＦＦ
２／１ＣＫ ＯＦＦ
Ｃ．Ｄ ＯＦＦ
Ｌ／ＨＶ ＯＮ
ＯＰ ＯＦＦ
ＯＰ
Ｌ／ＨＶ
Ｃ．Ｄ
２／１ＣＫ
ＴＥＳＴ
Rev.2.00
维修调整要领书
15-12

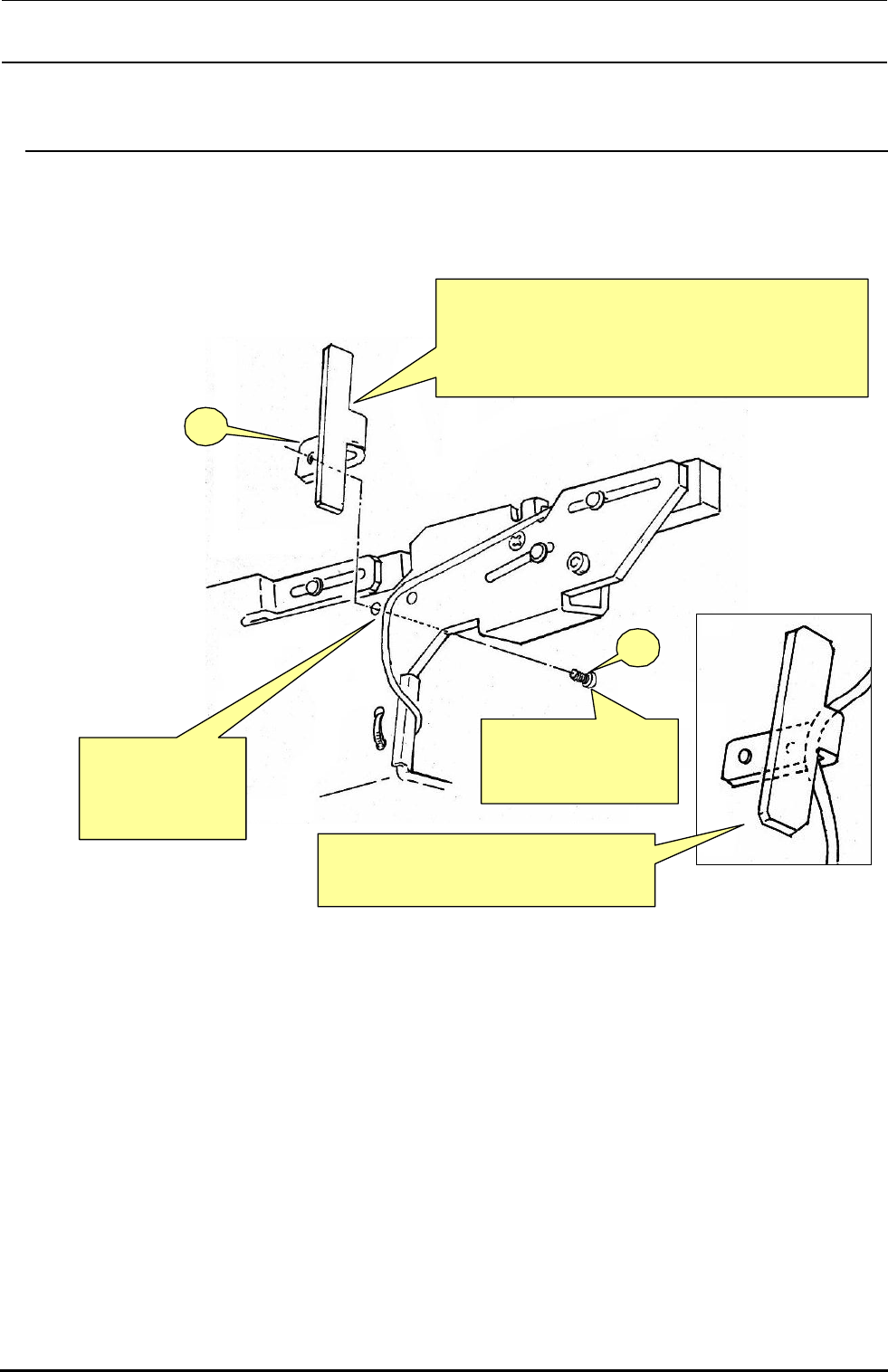

15-9．BU-PIN探测头的安装
仅有 L 尺寸规格和 E 尺寸规格的操作。
按照下图将部品安装到制动器组。（步骤 1）～步骤 3））
2）去除捆扎线后，在空穴处安装 40019212 BU PIN 探
测头。注意根据传送方向不同朝向也不同。使弯
曲部分朝向 STOP 探头。
1
2
1）切断捆扎线。（注
意不要损伤探头
线）
3）用 SM4030501SN 固定
BU PIN 探测头。
BU PIN 探测头安装后 STOP 探头线的布线。
