Rev2.00
维修调整要领书
13-5-3．BIOS的设定
HDD 更换后，请确认 BIOS。参照＜设定方法＞的设定，不同时请变更设定。
注：BIOS（Basic Input Output System）
这是控制电子计算机（这里是KE2000）的数据输出输入力的重要的程序，操作时，请充分注意
。保存在
CPU基板上的闪蒸式存储器里。
13-5-3-1 HDD 的识别确认
请确认 BIOS 是否正确第识别 HDD。
检查存储器后，如果找不到可以起动的 HDD、FDD 时，如下的通知显示出来。
No bootable device available
R – REBOOT
S – SETUP
按<S>键，可以移动到BIOS设定画面。（按<R>键之后进行复位）
＜设定方法＞
1) 显示 BIOS 画面。
打开电源之后，检查存储器时，立即按<DEL>键。

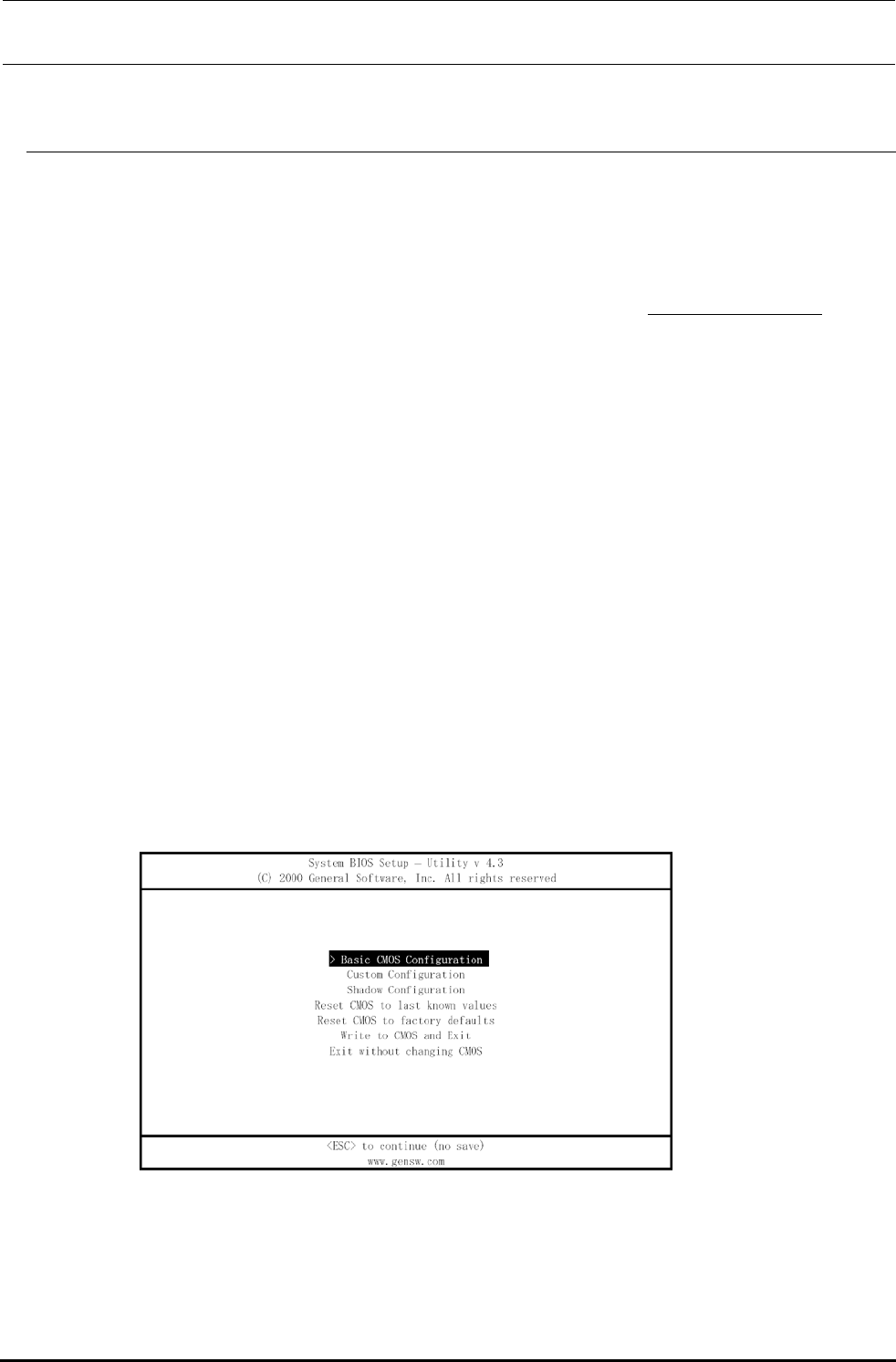

移动到BIOS设定之后，下列的画面被显示出来。把游标移动到想变更的项目上（文字被翻转的部分），
按<Enter>键，实行选择的项目。
13-15
Rev2.00
维修调整要领书

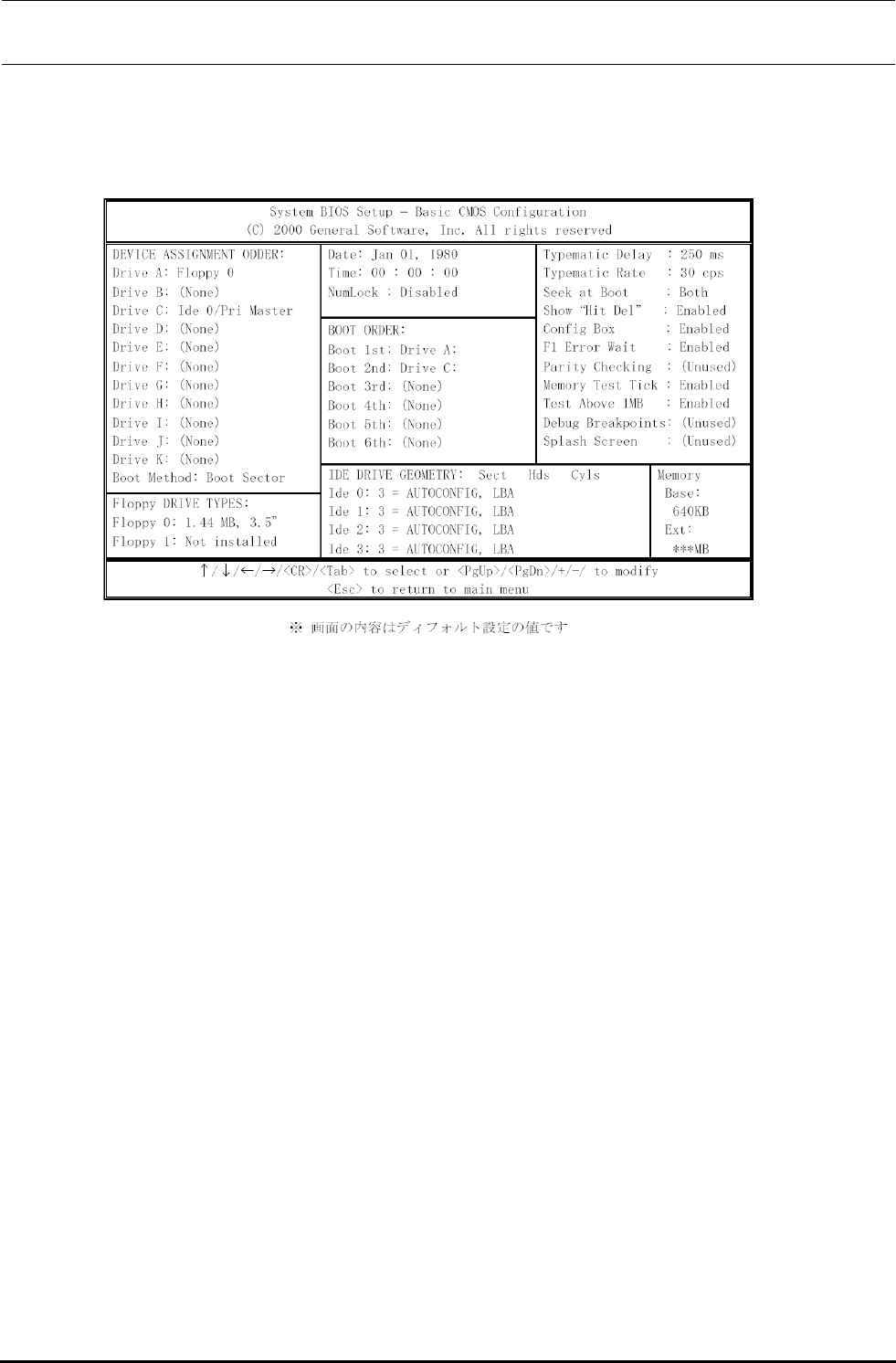

2） “Ｂａｓｉｃ ＣＭＯＳ Ｃｏｎｆｉｇｕｒａｔｉｏｎ”画面
“Basic CMOS Configuration”画面的显示如下所示。
3） “BOOT ORDER：”栏的变更
指定驱动器检索顺序号。
Boot 1st： Drive A： →Boot 1ST： Drive C：
Boot 2nd： Drive C： →Boot 2nd： Drive A： 请变更。
4）“Ｍｅｍｏｒｙ Ｔｅｓｔ Ｔｉｃｋ”的变更
用方向键把游标移动到ＢＩＯＳ画面右方的“Memory Test Tick”的“Enabled”。
Enabled → Disabled 请变更。
5）返回Ｍａｉｎ画面
Ｍａｉｎ画面上按＜Ｅｓｃ＞返回到原来的画面。
13-16
Rev2.00
维修调整要领书
6）“Ｃｕｓｔｏｍ Ｃｏｎｆｉｇｕｒａｔｉｏｎ”的变更
变成Ｍａｉｎ画面之后，把游标移动到“Ｃｕｓｔｏｍ Ｃｏｎｆｉｇｕｒａｔｉｏｎ”，显示出以下的画面。
7）ＩＤＥ １ ＭＯＴＯＲ ＯＦＦ ＴＩＭＥ 的变更
按方向键，把游标移动到“ＩＤＥ １ ＭＯＴＯＲ ＯＦＦ ＴＩＭＥ”，用＜ＰｇＵｐ＞、＜ＰｇＤｎ＞、＋、－键
把“Ｄｉｓａｂｌｅｄ”变更为“３０ｍｉｎ”。
8）ＢＩＯＳ结束
按＜Ｅｓｃ＞键，返回到Ｍａｉｎ画面，按其中菜单上的“Ｗｒｉｔｅ ｔｏ ＣＭＯＳ ａｎｄ Ｅｘｉｔ”之后，
保存ＢＩＯＳ的设定，并结束 BIOS。
13-17
