Rev.2.00 维修调整要领书 15-12 15-9． BU-PIN探测头的安装 仅有 L 尺寸规格和 E 尺寸规格的操作。 按照下图将部品安装到制动器组。（步骤 1 ）～步骤 3 ）） 2 ） 去除捆扎线后， 在空穴处安装 40019212 BU PIN 探 测头。注意根据传送方向不同朝向也不同。 使弯 曲部分朝向 STOP 探头。 1 2 1 ） 切断捆扎线。 （注 意不要损伤探头 线） 3 ）用 SM4030501SN 固定 B…
Rev.2.00
维修调整要领书
15-11
15-8．驱动器的设定
１．旋转ＳＷ的设定
把设定用旋转ＳＷ按照下表进行设定。
ＳＷ名称 设定值
ＳＴＯＰ 5
ＲＵＮ Ｃ
把旋转部箭头 Ｍ２ 0
转动到设定值 Ｍ１ 0
２．设定ＳＷ的设定
把设定用设定ＳＷ按照下表进行设定。
ＳＷ名称 设定值
ＴＥＳＴ ＯＦＦ
２／１ＣＫ ＯＦＦ
Ｃ．Ｄ ＯＦＦ
Ｌ／ＨＶ ＯＮ
ＯＰ ＯＦＦ
ＯＰ
Ｌ／ＨＶ
Ｃ．Ｄ
２／１ＣＫ
ＴＥＳＴ
Rev.2.00
维修调整要领书
15-12
15-9．BU-PIN探测头的安装
仅有 L 尺寸规格和 E 尺寸规格的操作。
按照下图将部品安装到制动器组。（步骤 1）～步骤 3））
2）去除捆扎线后，在空穴处安装 40019212 BU PIN 探
测头。注意根据传送方向不同朝向也不同。使弯
曲部分朝向 STOP 探头。
1
2
1）切断捆扎线。（注
意不要损伤探头
线）
3）用 SM4030501SN 固定
BU PIN 探测头。
BU PIN 探测头安装后 STOP 探头线的布线。
Rev2.00
维修调整要领书
危险 为了防止突然的起动造成的事故，请关掉电源之后再操作。
16 供料器部位标尺
16-1. ＦＰＩ（前）的拆卸
如下图所示，挂到Ｙ轴机架（两侧）固定的ＦＰＩ侧支架的钩上，用Ｍ６×１２螺丝ｃａｐ固定。
卸下 2 个螺丝，向上滑动即可拆卸。

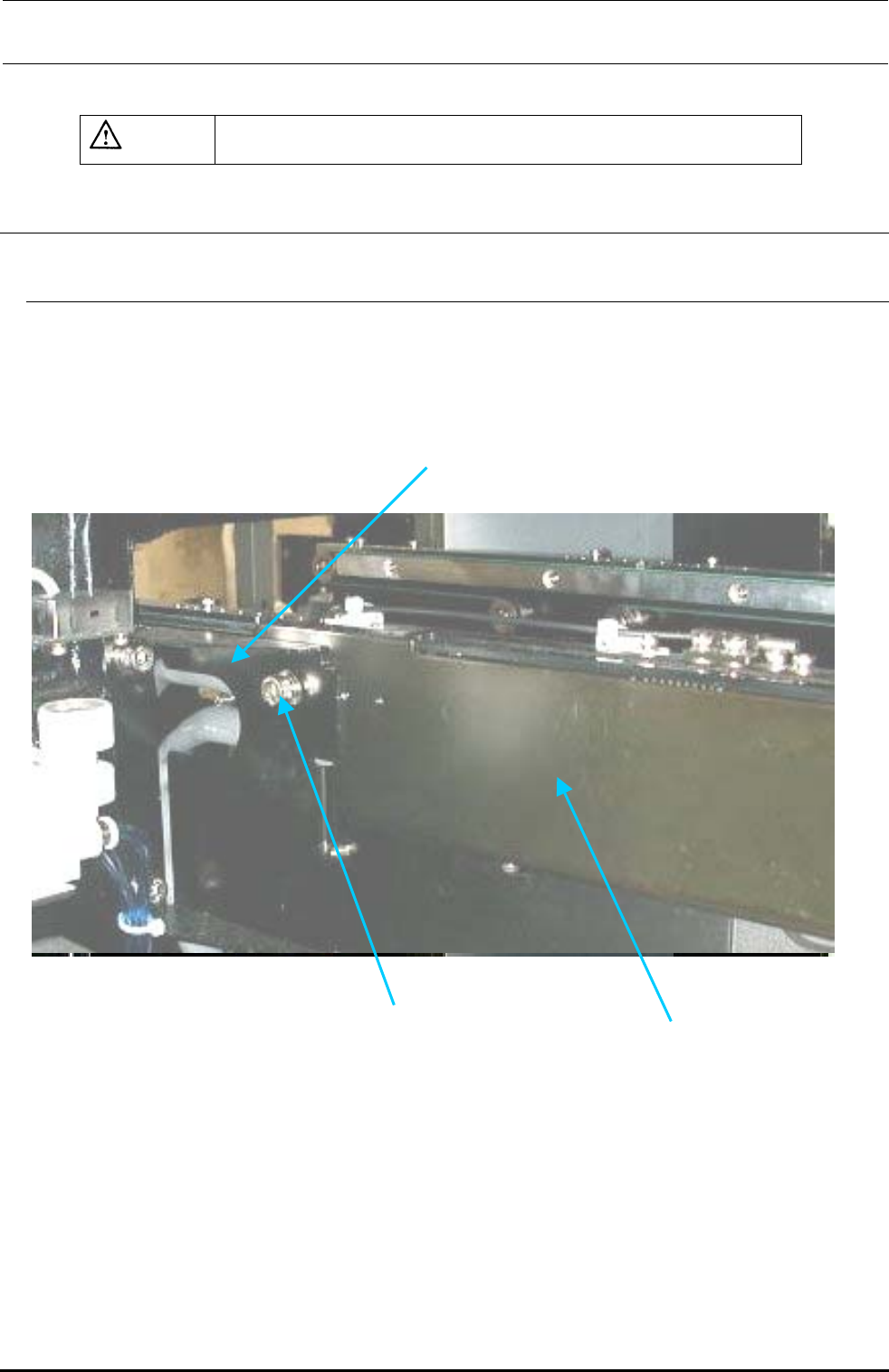

ＦＰＩ侧支架Ｆ
螺丝ｃａｐ
ＦＰＩ装配件Ｆ
1
