Rev2.00 维修调整要领书 Ｚ 传感配件 ＩＣ Ａ Ｚ 传感器 ＜程序＞ ① 测定Ｚ传感器和Ｚ传感器配件ＩＣ的间 隙。 上下移动Ｚ传感器配件， 确认上下 均在０． ９±０． ２ｍｍ的范围中。 （Ａ 尺寸） ② 如果在规格外时， 请拧松Ｚ传感器座的安 装螺丝， 调整Ｚ传感器的位置。 另外， 上 下移动ＩＣ θ马达， 如果间隙量变化时， 请拧松安装螺丝调整 Z 传感器配件的方 向。 2－16
Rev2.00
维修调整要领书

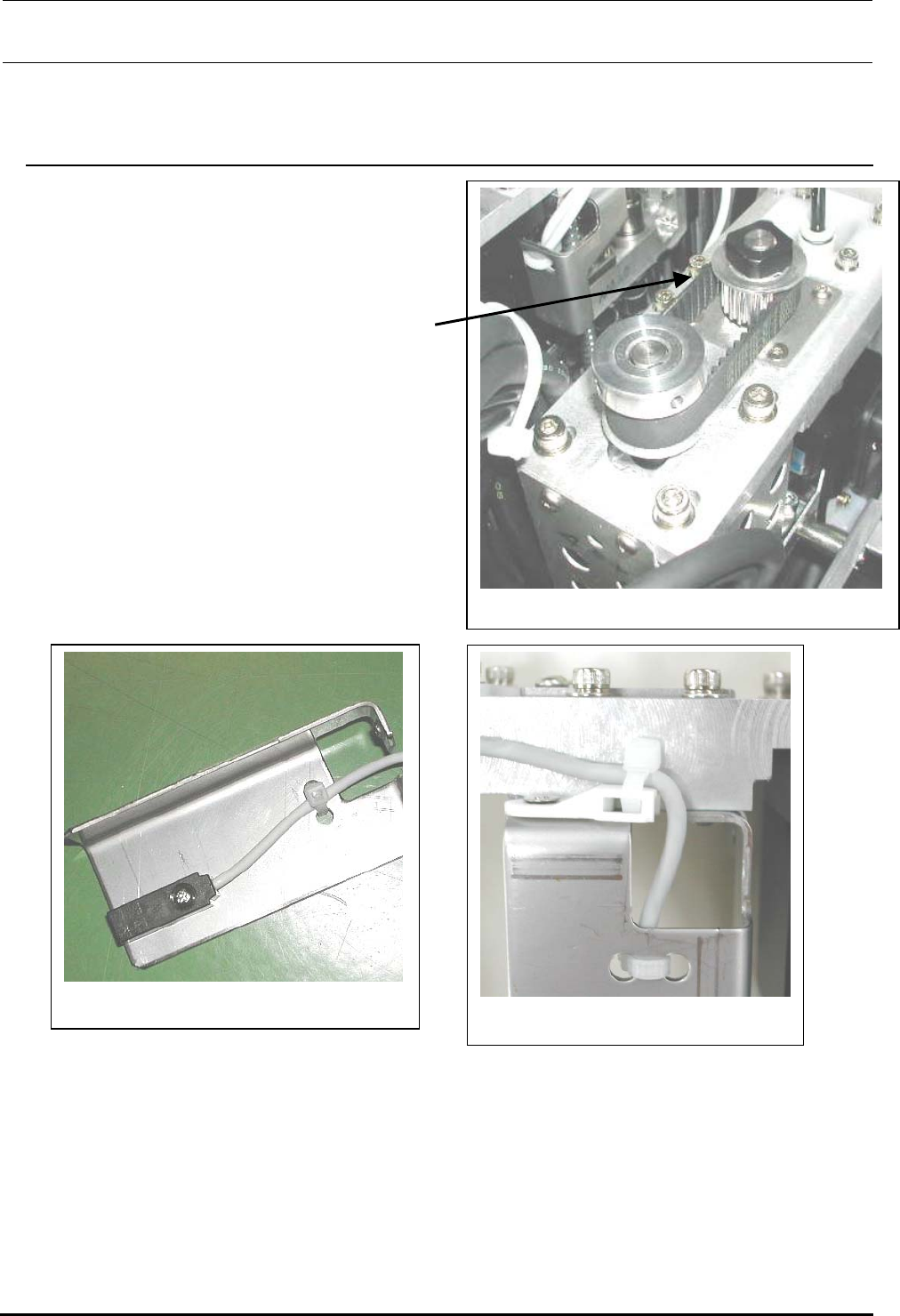

2-3-2．FMLA贴装头
１） 按照２－１－２项的１）２）４）７）卸下周
边的零件。
２） 卸下Ｚ传感器座 IC
⑲
的安装螺丝 （２个），
从下侧卸下Ｚ传杆器座 IC。
图２－３－４
⑲
３） 剪断束线带，更换 Z 传感器。
４） 安装时请按照相反的顺序进行。
５） 请按照以下的程序进行确认和调整。
图２－３－５
图２－３－６
2－15
Rev2.00
维修调整要领书
Ｚ传感配件ＩＣ
Ａ
Ｚ传感器
＜程序＞
① 测定Ｚ传感器和Ｚ传感器配件ＩＣ的间
隙。 上下移动Ｚ传感器配件，确认上下
均在０．９±０．２ｍｍ的范围中。（Ａ
尺寸）
② 如果在规格外时，请拧松Ｚ传感器座的安
装螺丝，调整Ｚ传感器的位置。另外，上
下移动ＩＣ θ马达，如果间隙量变化时，
请拧松安装螺丝调整 Z 传感器配件的方
向。
2－16
Rev2.00
维修调整要领书
2-4．激光传感器的更换
2-4-1．ＭＮＬＡ的更换
更换了ＭＮＬＡ之后，需要重新输入机关的ＭＳ参数。
（请参照２-９项。）
更换后，请用清洁的棉纱清扫ＭＮＬＡ的激光窗口。
⑳
１）卸下插头，取下安装螺丝 （３处）。
２）安装时请按照相反的顺序进行。
※安装之前，请尽可能清除掉传感器托架部粘着的粘结剂。
※安装的传感器下面，用脱脂纸擦传感器下面后，安装好。
※安装传感器时，把传感器销插入支架的定位孔，定位后进行固定。
⑳
※在传感器安装螺丝 （３个）上涂上锁定漆２４２后，用转矩５．１ Nm 进行固定。
⑳
图２－４－１
2－17
