Rev2.00
维修调整要领书
2-9．更换后重新调整项目一览
贴装头芯
间调整
激光偏差 激光定标 贴装头 贴装综合 ＶＣＳ摄
像机偏差
ＶＣＳ综
合偏差 偏差 偏差
贴装头组件 ○(注 1) ○ ○(注 1) ○ ○ ○(注２) ○(注２)
Z马达 ○
θ马达 ○（注１） ○ ○（注１） ○（注１） ○（注１） ○（注２） ○（注２）
Z 传感器 ○
激光传感器 ○ ○(注１) ○ ○
贴装头上 SP2 ○
同步皮带 Z ○
同步皮带θ ○
S 箱组件 ○ ○ ○
吸嘴套轴 ○
（注１）仅 FMLA 贴装头需要
（注２）仅 KE2060 型及 2055 型需要。
ＭＳ参数请从左边按顺序输入。
注意 为了防止伤害人体，HOD 操作中请不要把手伸进机器，也不要把脸和头靠近机
器。
2－25
Rev2.00
维修调整要领书
危险 为了防止突然的起动发生事故，请关掉电源之后再进行操作。
3 贴装头周边

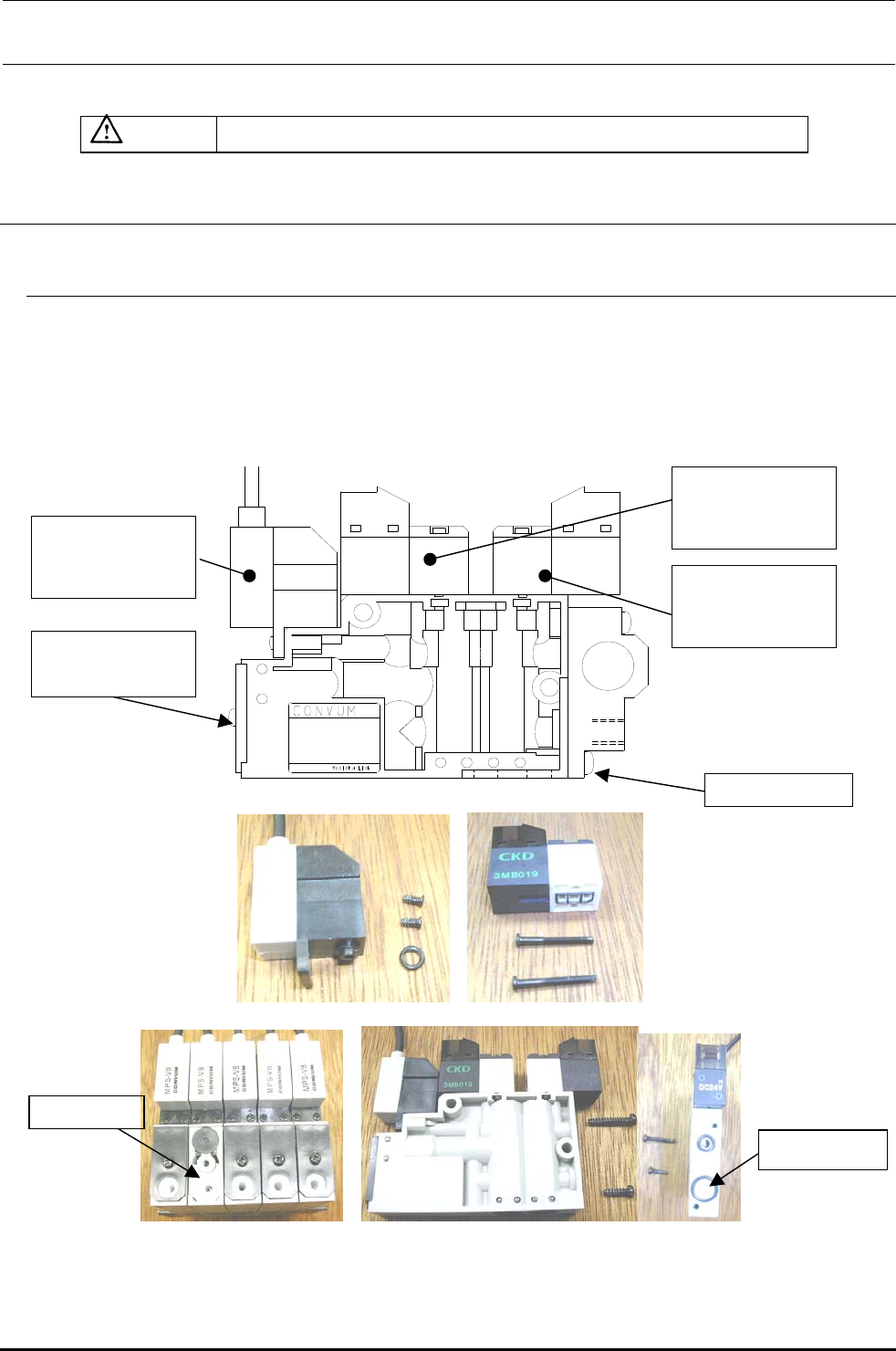

3-1．推顶器的更换
降低主体的原压力，进行更换。
电磁阀、压力传感器因为插头类型的不同，请不要连接错误，更换后请用手动控制的贴装头真空和鼓
风装置ＯＮ／ＯＦＦ进行确认。
注） 请不要弄丢电磁阀的里面有油封、压力传感器的Ｏ形环等零件。
真空用电磁阀
真空传感器 电磁阀
更换消音器 推顶器单体（左：正面／右：侧面）
图 3-1-1 更换推顶器
圆头小螺丝（×2）
垫圈
真空传感器
圆头小螺丝（×2）
O 形环
真空破坏用电磁阀
圆头小螺丝（×2）
垫圈
消音器护罩
圆头小螺丝（×1）
圆
头
小螺丝(×2)
推顶
器
推顶器过滤器
3－1
Rev2.00
维修调整要领书
3－2
3-2．坏标记传感器的更换
3-2-1．传感器部
光学纤维使用附属的螺母、垫片，固定为图示尺寸后，安装广角镜头。
3-2-2．传感器高度的调整
把坏标记传感器向CAL部上移动，把坏标记传感器面和CAL部上
面的距离调整为 28
0
+05
mm，拧 松 ｃａｐ（２处），移 动 BM镜头架，调整
到规定值。
调整后，请用ｃａｐ固定好。
调整后，请输入ＭＳ参数、坏标记传感器偏差值。（输入请参照ＭＳ
参数。）
注意
为了防止对人体的伤害，ＨＯＤ操作时请不要把手伸到装置内部，也不要把脸和
头靠近装置。
图 3-2-1 坏标记传感器的更换
摄像机架 D
螺母
带垫片六角孔螺
栓（×2）
BM 镜
头
架
垫片
螺母
光学纤维镜
头
CALﾌﾞﾛｯｸ
上面
Cａｐ
BM 镜头架
CAL 部
上部
