R E V 2 . 0 0 维修调整要领书 14-58 （３） 维修开关 ・ 部件 钥匙护罩 （HA005350030） 钥匙开关调节器 （HA005350020）、 监视窗 （HA005340030） ① 把监视窗 ( 黑 ) 镶嵌护罩 ＦＵＲ 的操作盘上 。 ② 把钥匙护罩插到钥匙开关调节器上听到 “ 卡七 ” 的声音就插好了 。 ③ 在操作盘上先前的监视窗 （ 黑 ）３ 上插入组装的调节器， 从后部插入监视窗 ( 银 ) ， 然后…
REV2.00
维修调整要领书
14-57
② 把 LED 镶嵌到开关调节器上之后，注意监视窗的凸部插入。这里，卸下固定监视窗的螺母。
③ 插入调节器后，从操作盘后部插入监视窗（银色），用调节器固定螺母固定。
④ 最后把泛光镜头镶嵌到开关调节器上。
（２）伺服开关
除监视窗部分以外的组装方法与上述相同（①～④）。
②使用的监视窗上安装有护罩（HA005340040）。
固定螺母
REV2.00
维修调整要领书
14-58
（３）维修开关
・部件
钥匙护罩（HA005350030） 钥匙开关调节器（HA005350020）、
监视窗（HA005340030）
① 把监视窗(黑)镶嵌护罩ＦＵＲ的操作盘上。
② 把钥匙护罩插到钥匙开关调节器上听到“卡七”的声音就插好了。
③ 在操作盘上先前的监视窗（黑）３上插入组装的调节器，从后部插入监视窗(银)，然后用固定螺丝固定。
（４）键盘ＯＮ开关、供料器开关
・ 部件
键盘ＯＮ开关电缆组件（40002251）或供料器开关电缆（40002252）
带镜头监视窗（白）：HA00537001A 防止转动垫圈：HA005370020
① 把带镜头的监视窗镶嵌开关操作盘。此时，卸下固定螺母。
② 镶嵌固定螺母之前，防止转动垫圈插到操作盘上。
③ 插入防止转动垫圈后，组装固定螺母。
④ 最后，从后部镶嵌带电缆的开关元件。此时，与镶嵌方向无关。哪个方向都可以组装。
钥匙开关
调节器
钥匙护罩
监视窗
附属开关钥匙
REV2.00
维修调整要领书
14-59
14-9-3-2 KE-2050R/2055R/2060R

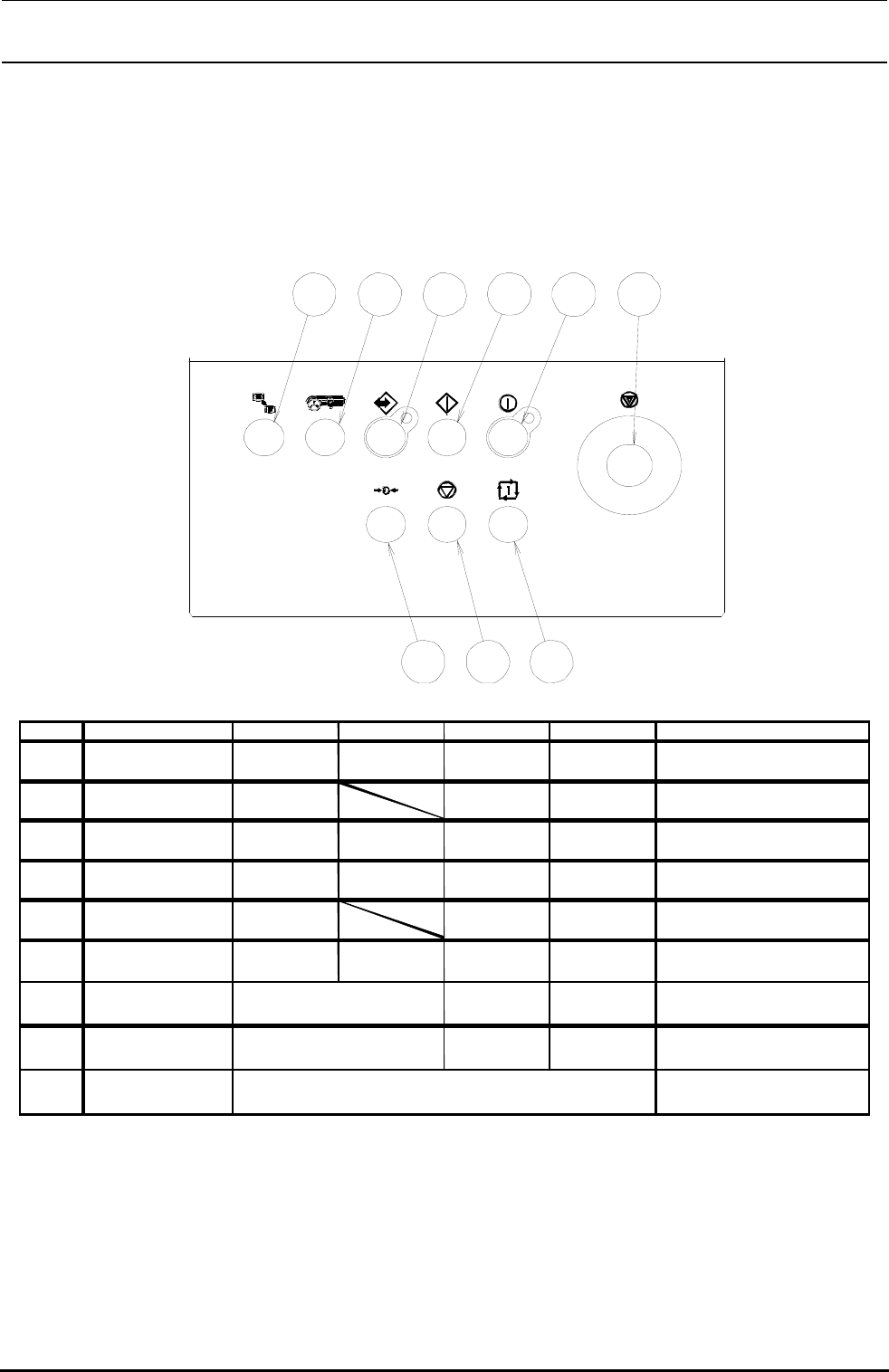

请将起动开关、停止开关等按钮开关如下图所示根据设计规格安装在操作开关基板的插座上。
1） 组成
（1）正面（ST、JE、CH）
SW9
选购件（后置监视器）
SW8
1 个循环
操作台选择
贮料器起动
40002205
40002252
SW4
SW5
SW6
SW7
SW2
SW3
N
o
.
SW1
监视窗附带盖罩
作动器
发光二极管
监视窗
透镜
备注
HA00552001A
伺服解除
40002251 HA005530010 HA005530020
HA00552001B
HA005520030
HA005530010 HA00553002A
HA005520010
停止
HA005340020 HA00534006A HA005520030
原点
HA005340020
HA005340020 HA005340060 HA005520030 HA00552001A
起动
HA005340020 HA005340060 HA00534004A
HA00552001B
联机
HA005340020 HA005520030 HA00552001B
开关名称
HA005340020 HA00534006A HA00534004A
紧急情况
监视窗附带盖罩
选购件（不间断操作）
SW7 SW8 SW1 SW2
SW3
SW9
SW4 SW5 SW6
