R E V 2 . 0 0 维修调整要领书 14-19 14-4-6． MCM（Multi nozzle Control Module） 基板 （MNLA：E9609729000 或 FMLA：E9610729000） 【 功能 】 零件定心用传感器 （ＭＮＬＡ 或 ＦＭＬＡ） 的控制 。 MCM 基板有 MNLA 用的 4 轴用 （E9609729000） 和 FMLA 用的 1 轴用 （E9610729000）。FMLA 可以用 M…
REV2.00
维修调整要领书
14-18
14-4-5．母线联桥接口 （40003313）
【功能】
母线联桥基板连接 Compact PCI(以下简称 CPCI)母线和 VME 母线，从ＣＰＣＩ向ＶＭＥ通讯的基板。

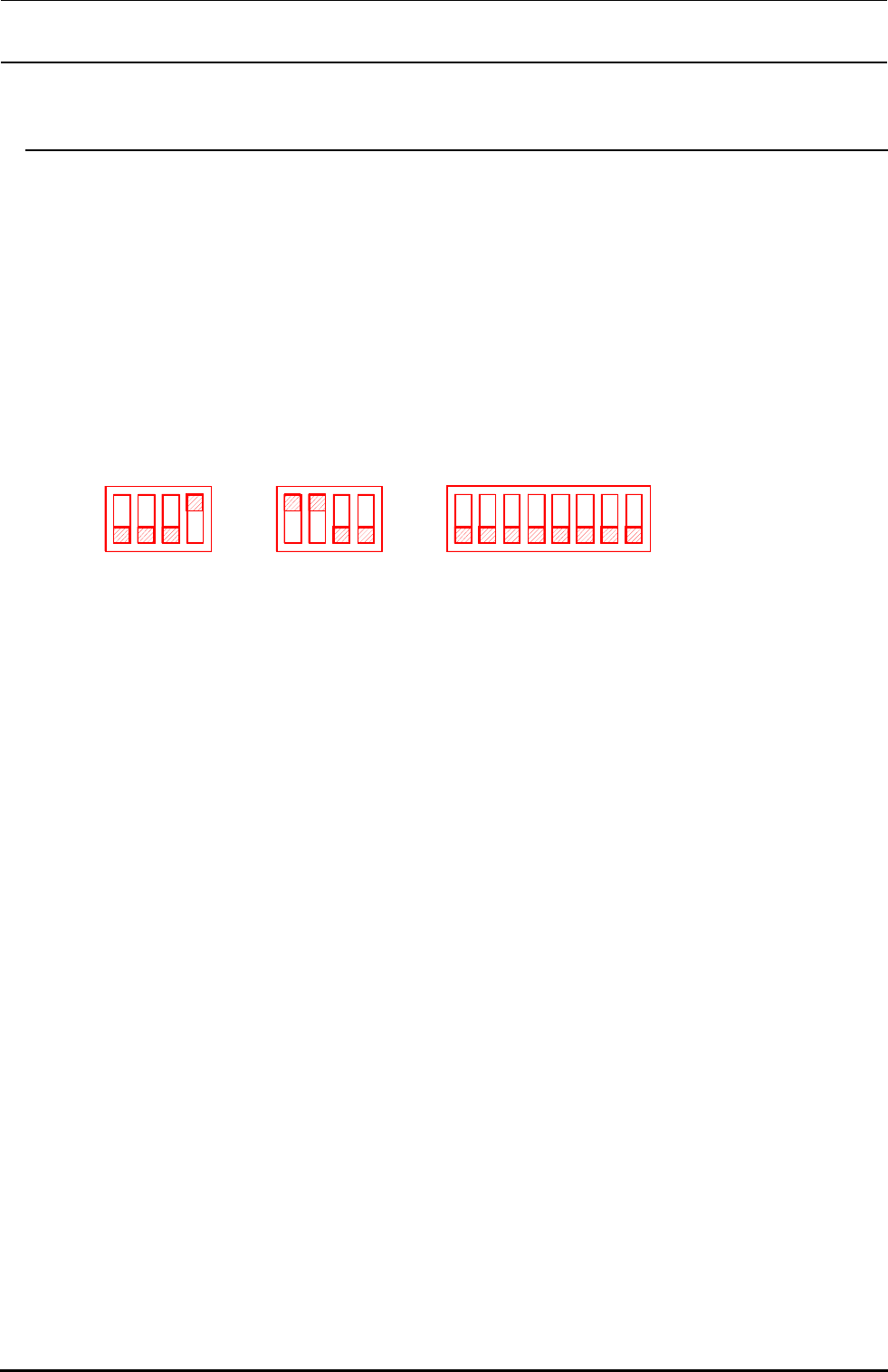

【设定开关的设定】
把基板安装到控制装置时，请按照下列所示设定设定开关。
1234567812341234
ON
↑
ON
↑
ON
↑
DS1 DS2 DS3
【LED 的意义】
SCON：VMEbus 的控制器被设定后亮灯。通常，打开电源时一直亮灯。
【RST 开关】
如按下 RST 开关，则 VMEbus 控制器被复位。
请勿操作这一开关。
【更换后的调整项目】
没有特别需要调整的项目。
REV2.00
维修调整要领书
14-19
14-4-6．MCM（Multi nozzle Control Module）基板 （MNLA：E9609729000 或FMLA：E9610729000）
【功能】
零件定心用传感器（ＭＮＬＡ或ＦＭＬＡ）的控制。
MCM 基板有 MNLA 用的 4 轴用（E9609729000）和 FMLA 用的 1 轴用（E9610729000）。FMLA 可以用 MNLA
用的来代替使用。

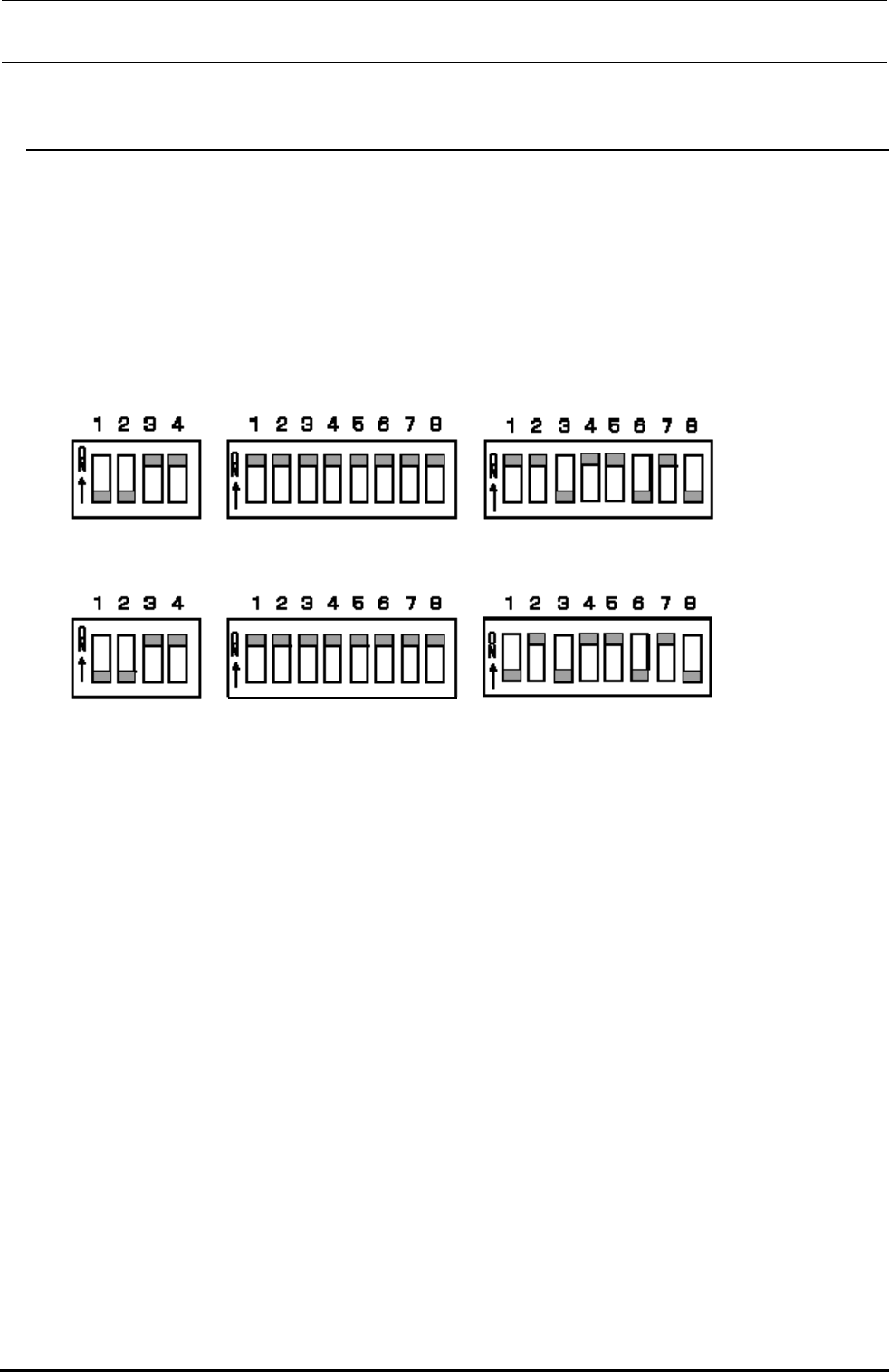

【跳拨开关类的设定】
ＭＣＭ基板①（Ｌ用）
ＭＣＭ基板②（Ｒ用）
【更换后的调整项目】
请按照以下的程序进行 FLASH 存储器的版本升级。
① 选购品 → 让维修人员变更用户等级。
② 维修 → 请选择 MS 参数设定。
③ 其它 → 版本升级 → 请选择 MCM/MCMR。
REV2.00
维修调整要领书
14-20
14-4-7．SAFETY基板
【功能】
①检测紧急停止开关、限制传感器、区域传感器，切断伺服电源。
②检测护罩打开开关。
③检测伺服驱动器、电磁标尺的报警。
④和 CARRY 中转基板的 I/F 电路接通，检测基板传送的传感器、电磁阀、ATC 传感器、电磁阀的信号。
⑤安装 SMEMA I／F 的电路。
⑥安装保存 M／S 参数的 Flash ROM。
【跨接开关类的设定】
跨接的设定各机种不同，包括 CE 机有 4 类。设置基板时请进行确认作业。

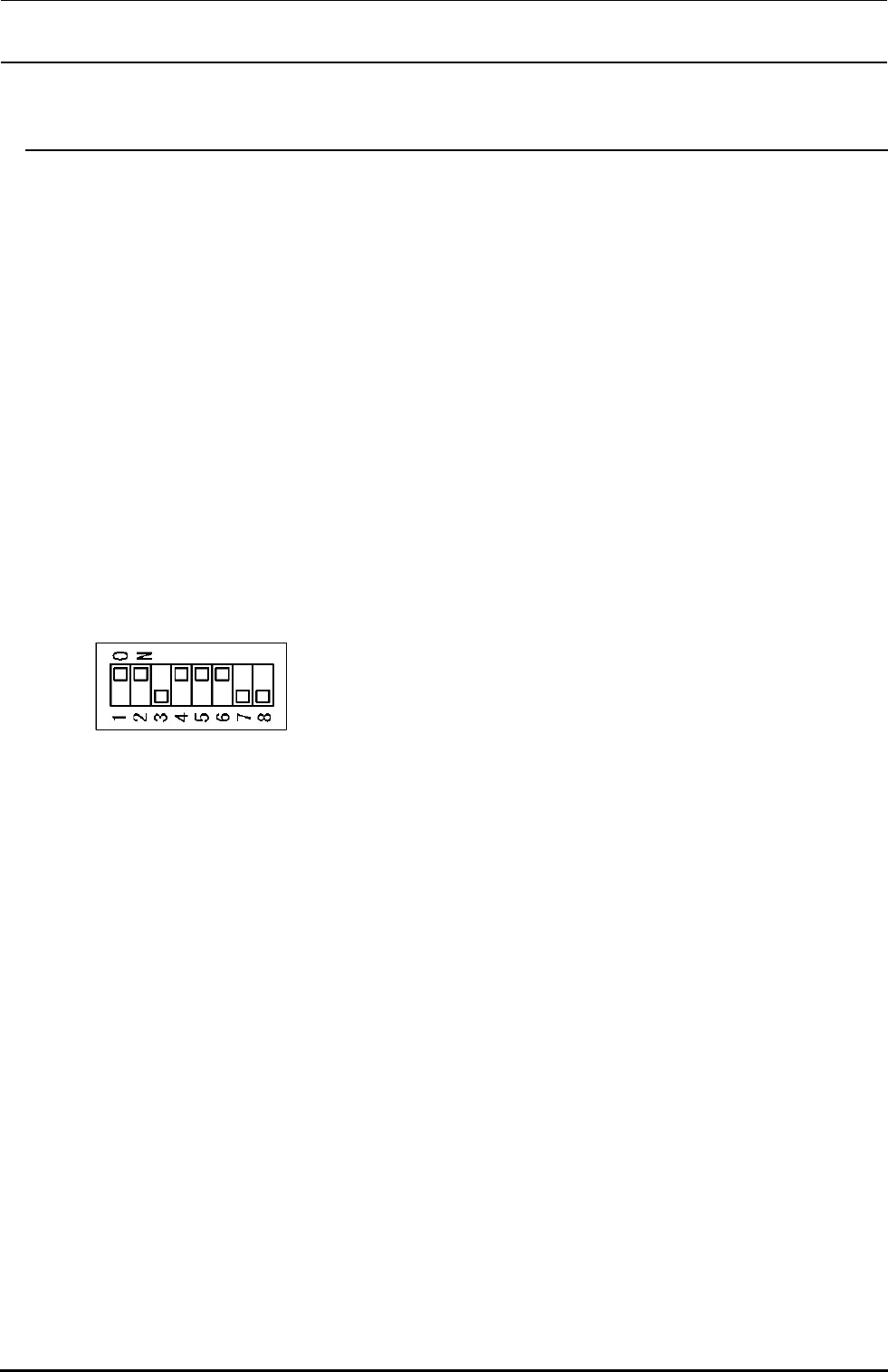

SW 1 上设定有电路板的功能 Rev 和模板 Rev。一般情况下请不要变更。
下面是图案 Rev ２、功能 Rev ３的设定。
