Rev2.00 维修调整要领书 ⑲ 启动 C: \ Factory \ Touch 之下的 TP_Control_R （触摸屏的校准程 ｡ 序） ⑳ 请按 Setup ｡ 按钮 21. ｡ 请确认设定是如下所示 如果设定得不一样，请将设定改变到如下所示，按 Exit （ OK ｡ ）按钮 转移到 Touch Panel Driver 窗口后， 按 Continue 按钮保存设定结果， 然后重新启动 TP_Control_R ｡ 13-5…
Rev2.00
维修调整要领书

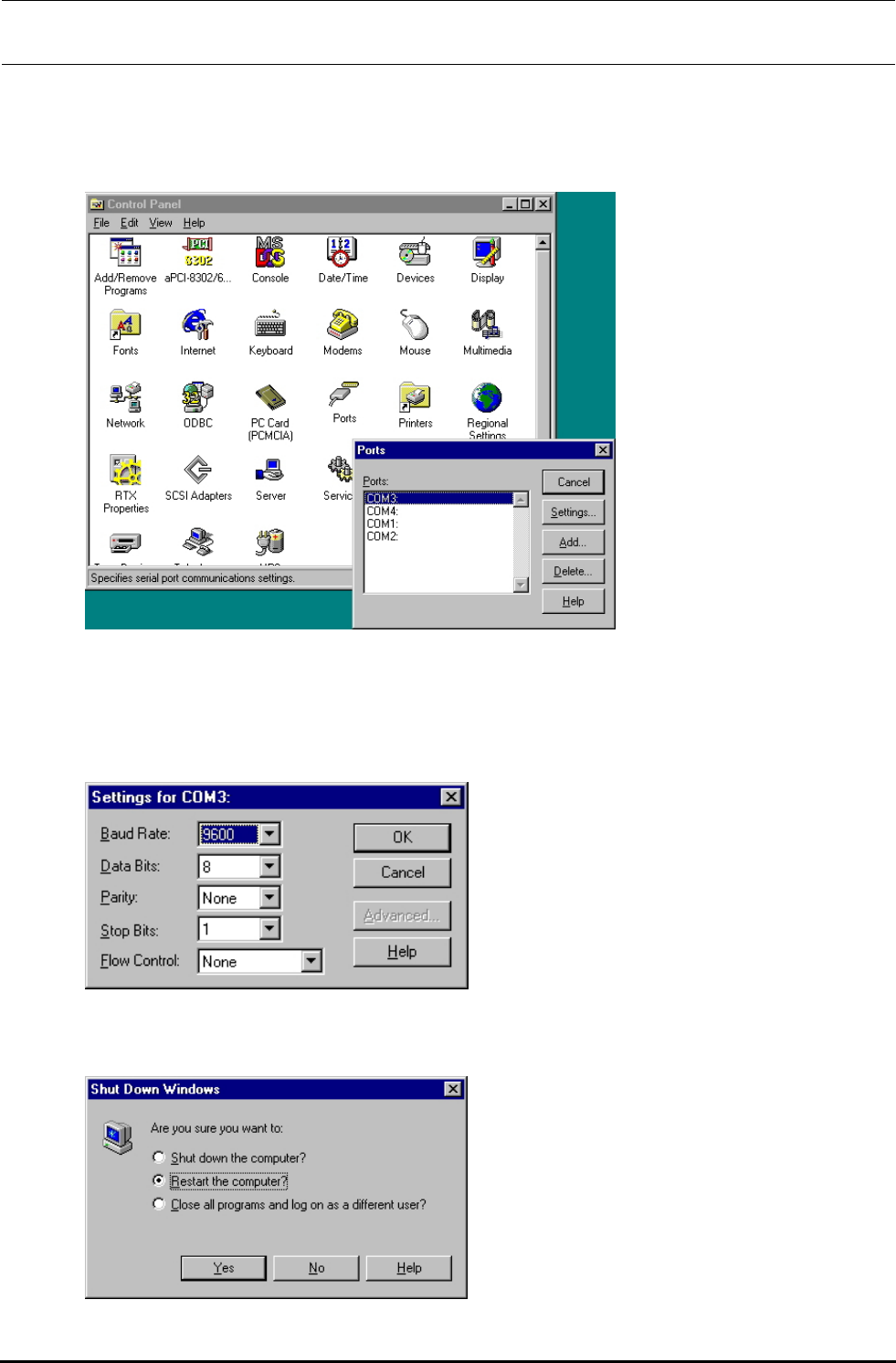

⑯ 请打开控制面板的 Ports
｡
窗口
请选择 COM3，按 settings
｡
按钮
⑰ 请确认 COM3
｡
的设定如下所示
并请确认 Advanced
｡
按钮处于无效状态
｡
如果不是如下所示，则设定有误 请参阅本节末尾的“如果设定失败了”
｡
⑱ 打开 COM3
｡
的设定窗口后，触摸屏不再起作用，所以要重新启动系统
13-50
Rev2.00
维修调整要领书

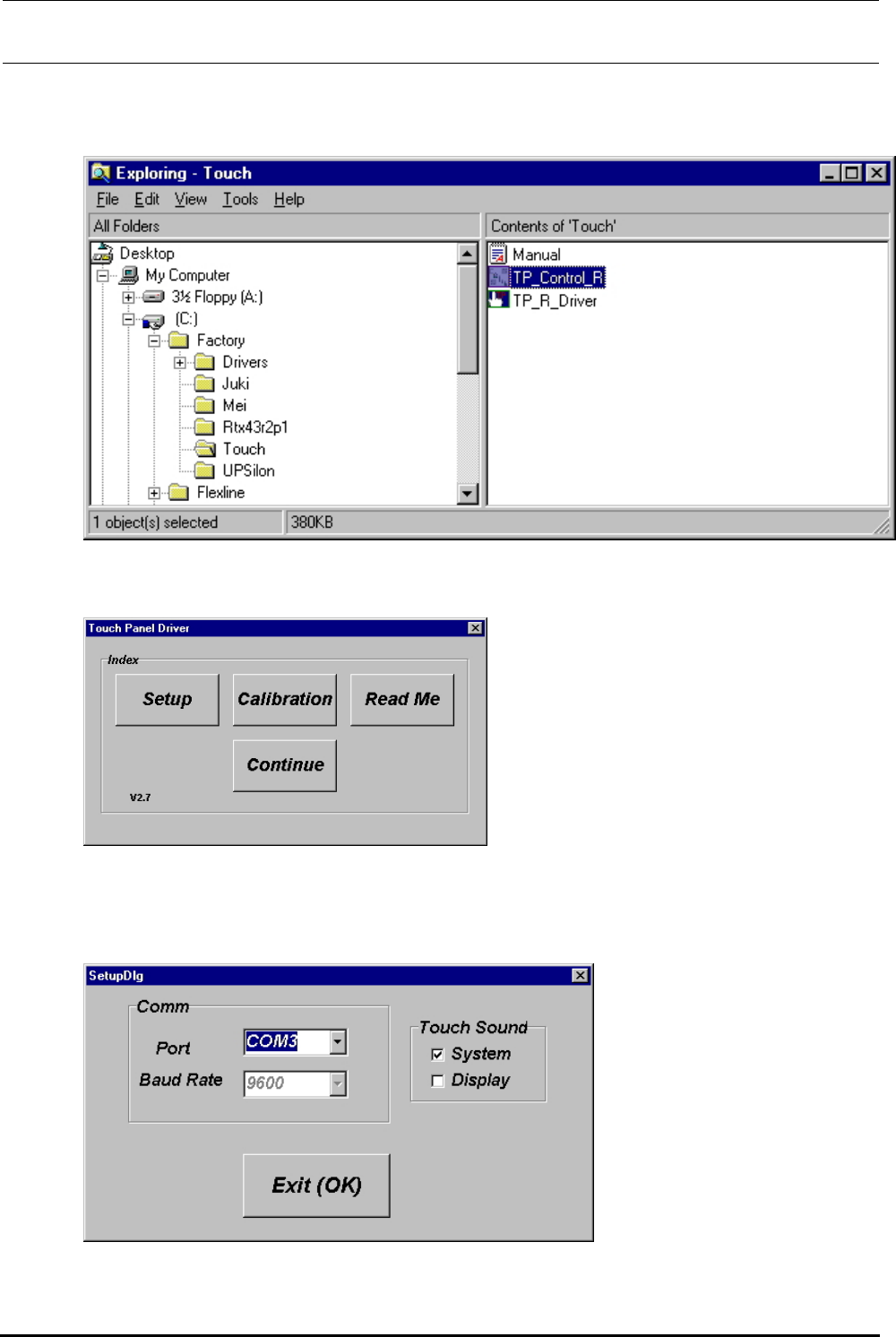

⑲ 启动 C:\Factory\Touch 之下的 TP_Control_R（触摸屏的校准程
｡
序）
⑳ 请按 Setup
｡
按钮
21.
｡
请确认设定是如下所示
如果设定得不一样，请将设定改变到如下所示，按 Exit（OK
｡
）按钮
转移到 Touch Panel Driver 窗口后，按 Continue 按钮保存设定结果，然后重新启动 TP_Control_R
｡
13-51
Rev2.00
维修调整要领书
22. 请按 Exit（OK）按钮回到 Touch Panel Drivers 窗口，再按 Calibration
｡
按钮
23. 按下 Start 按钮，会显示 FirstPoint
｡
标记，请正确按标记的中心
24. 接着会出现 SecondPoint
｡
标记，请正确按该标记的中心
13-52
