Rev2.00
维修调整要领书
注）贴装头和贴装头板之间，插有间隙片（上下 2 处）。此间隙便是为了调整左右的贴装头的 Y 方向的
偏斜而用。
重新安装贴装头时，安装其它的贴装头时也使用此间隙片，或使用相同厚度的间隙片。
在间隙片上涂上微量的润滑脂，贴到贴装头板扇在安装到贴装头上。

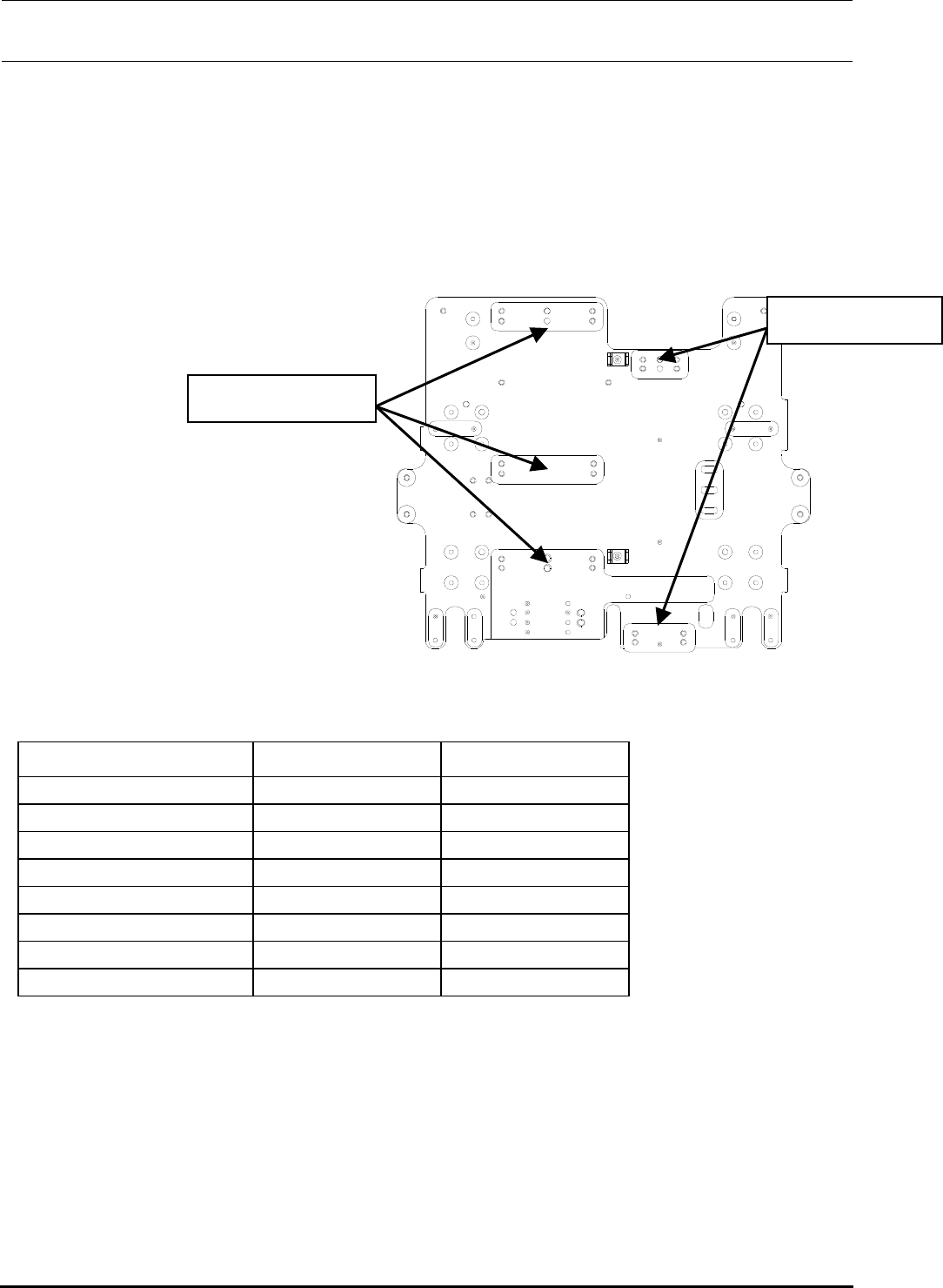

表２－１－１
图
２－１－７
MNLA 贴装头间隙片
贴装头中心间隙片
货 号 品 名 厚度（ｍｍ）
Ｅ３０１９７２１０００ 中心间隙片 A ０．１
Ｅ３０２０７２１０００ 中心间隙片 B ０．０５
Ｅ３０２１７２１０００ 中心间隙片 C ０．０３
Ｅ３０４７７２９０００ 中心间隙片 D ０．０２
Ｅ３００１７２１０００ MNLA 贴装头间隙片 A ０．１
Ｅ３００２７２９０００ MNLA 贴装头间隙片 B ０．０５
Ｅ３００３７２９０００ MNLA 贴装头间隙片 C ０．０３
E ３００８７２９０００ MNLA 贴装头间隙片 D ０．０２
2－2
Rev2.00
维修调整要领书

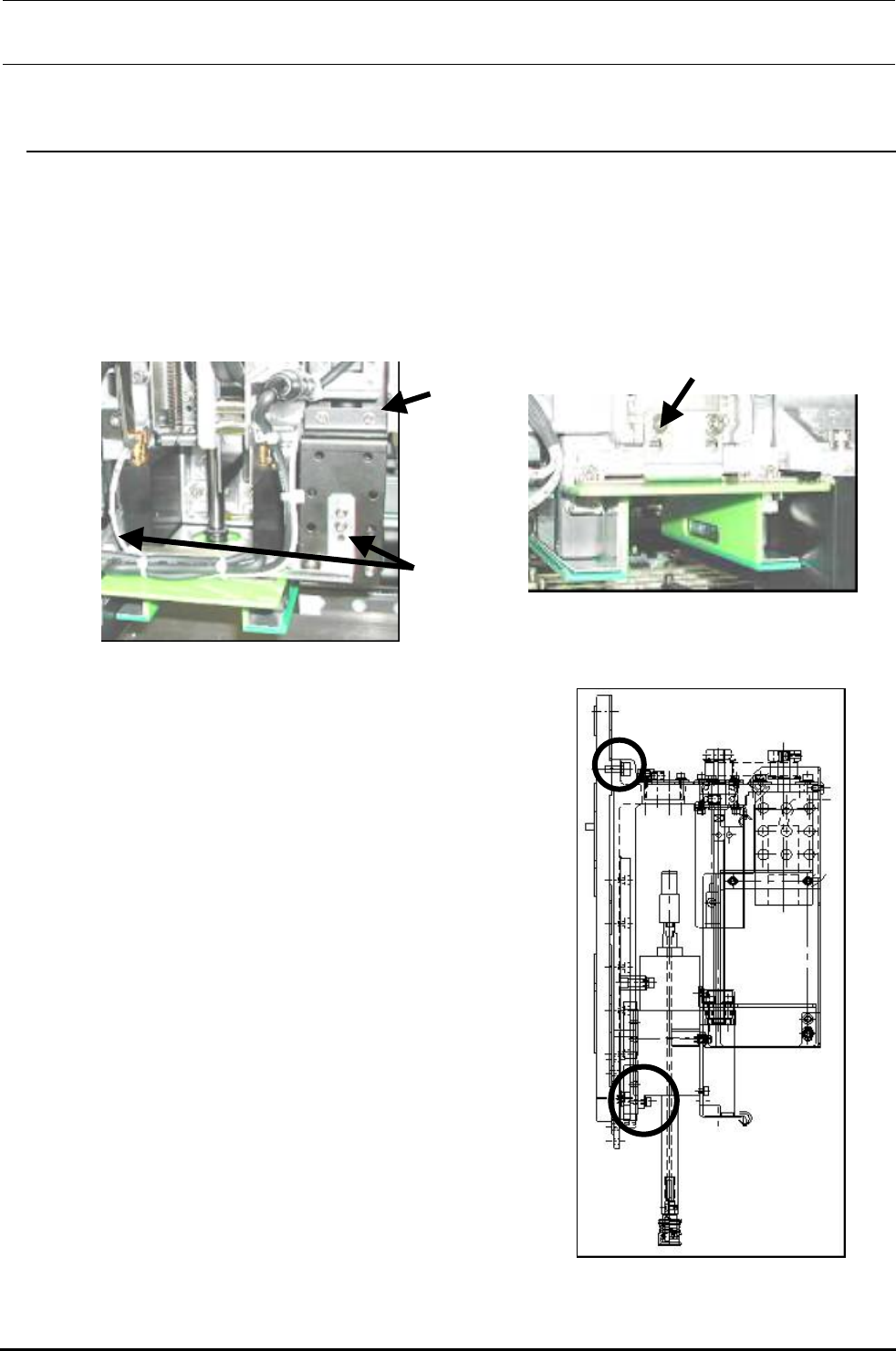

2-1-2．FMLA贴装头
１）按照２－１－１项的１）～７），卸下贴装头部的上侧护罩。
２）卸下 Z 马达护罩架的安装螺丝（２个）。
３）卸下扩散器座的安装螺丝⑦⑧（４个），从传感器拔下 LA 电缆的插头。
请从 θ 电动机上拆下连接插头。
图２－１－８
图２－１－９
４）请用手按住，不要让贴装头落下，卸下ｃａｐ（４个）。
（参照图２－１－１０）
５）从贴装头板上拔下贴装头上侧的１个平行销，用手拿着，
不要让贴装头碰到其它零件。
６）组装时，请按照相反的顺序安装。
※往贴装头安装螺丝⑨（４个）上涂锁定漆２４２后，拧紧
固定，转矩为７．０ Nm。
※把贴装头组装到上下２处，上孔为元件高度２０ mm 机用，
下孔为１２ｍｍ机用。
７）更换后，请进行 X 方向的组装位置的测定和调整。
图２－１－１０
⑧
⑦
⑥
2－3
Rev2.00
维修调整要领书
＜贴装头心距调整的操作步骤＞
① 启动机器，取消“原点复归”以退出。
请把ＭＳ参数的“激光偏差”、“右 1 贴装头”的“基板上面高度”定为０。然后进行“原点复归”。
② 原点复归完成后，请初步测取ＭＳ参数的“激光偏差”。
（心距调整完成后，重新进行调整。）
③ 请把ＭＳ参数“贴装头偏差”、“左 1 贴装头”和“右 1 贴装头”的各项目定为０。这时，请记下原来的
值。（调整完成后，请通过手工输入使左 1 贴装头恢复到原来的值。）
④ 请利用手动控制把治具吸嘴安装到 L1 贴装头上，以 HOD 操作 Z 軸，设置到[DOWN]高度。
⑤ 把千分表装在台架上，以 HOD 操作贴装头的 XY 軸，使触及治具吸嘴前端。

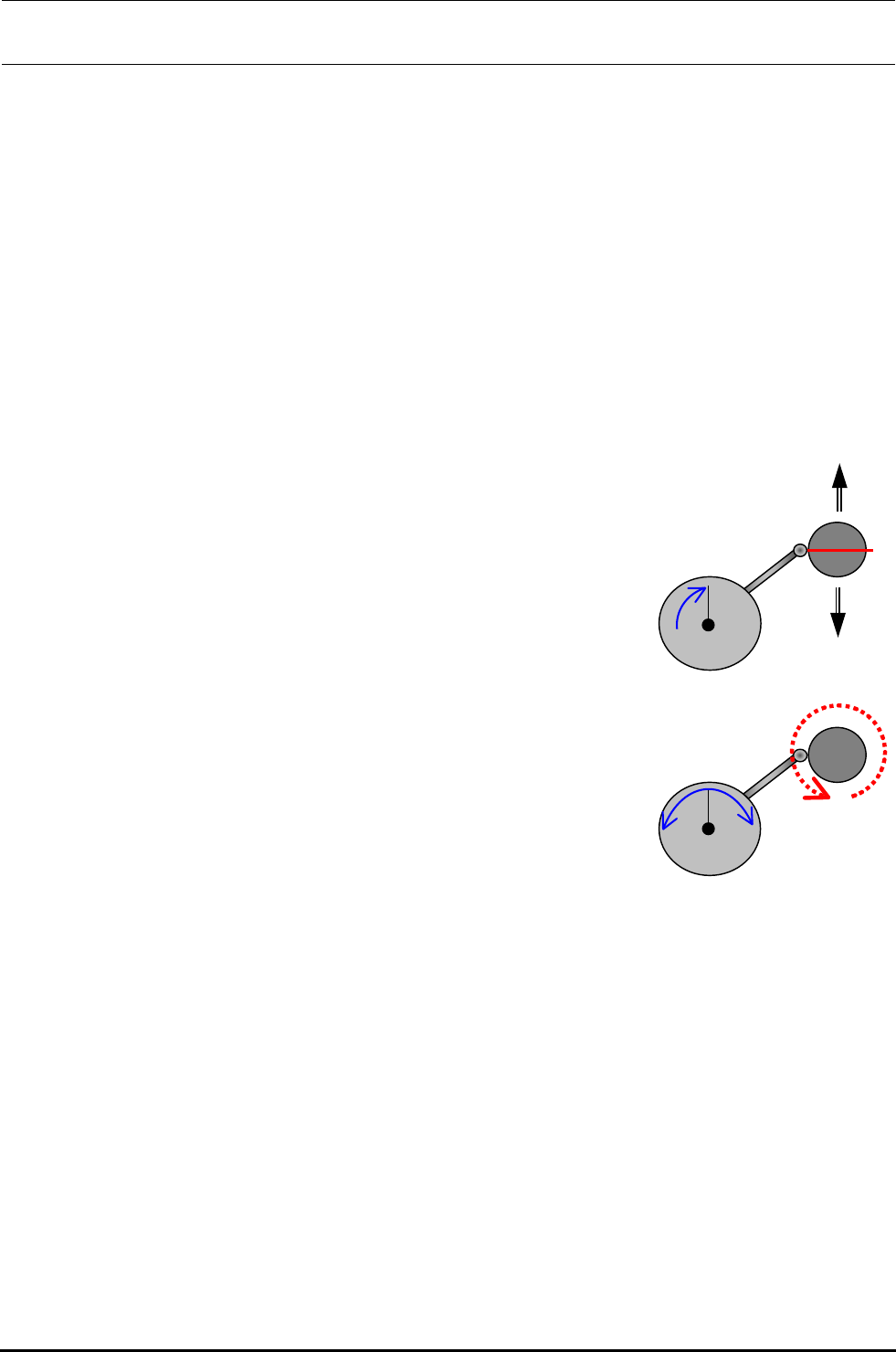

⑥ 用以下方法寻找贴装头的基准位置。
０
１） 以 HOD 操作 XY 軸，前后移动贴装头，当千分表指示值达最大
的位置作为回转中心 Y 方向。
２） 在保持回转中心 Y 的状态下，以 HOD 操作 θ 軸，使治具吸嘴旋
转，将度盘转到千分表指针位于振摆中心点的位置，以此为 0，
作为回转中心 X 方向。
３） 求得 L1 贴装头的基准位置后，请绝对不要向 X 方向移动。
要是向 X 方向移动过，请重新寻找回转中心。
2－4
