Rev2.00 维修调整要领书 用手指按箭头的前端 图 13-3-1-3 校准画面 4) 结束所有校准点的输入后， 会出现 “Check Calibration” ， 显示信息要求保存进行过的校准数据。 如 果箭头的输入已顺利完成，点击 “OK” 按钮。 5) 设定到此结束。 13-58
Rev2.00
维修调整要领书
2) 如果是 KE-2050/55/60 R 型时（为 Win XP 时 ※同样适用于中文 KE2050/60 XP 规格。）
1) 点击桌面右下方通知区域的图标，选择[Adjust settings]使之启动。
图 13-3-1-1 通知区域
2) 启动后，会显示下图所示的窗口。点击该窗口左下方的“Calibrate”。
图 13-3-1-2 触摸屏设定窗口
3) 显示这一窗口后，请按下图所示用手指按箭头的前端。
触摸后，其他位置也会显示箭头，请同样用手指按箭头前端。
13-57
Rev2.00
维修调整要领书
用手指按箭头的前端
图 13-3-1-3 校准画面
4) 结束所有校准点的输入后，会出现“Check Calibration”，显示信息要求保存进行过的校准数据。如
果箭头的输入已顺利完成，点击“OK”按钮。
5) 设定到此结束。
13-58
REV2.00
维修调整要领书
14-1
危险 为了防止突然的起动造成的事故，请关掉电源之后再进行操作。
14 电气部
14-1．电气部的布局
图１４－１－１为正面图，图１４－１－２为背面图。
14-1-1．各部的名称
1.图像用监视器 2.信号灯
3.ＬＣＤ监视器 4.HOD
5.操作盘
〔前：LCD 监视器、操作基板〕
〔后：操作ＳＷ基板〕
6.键盘 7.跟踪球
8.电源开关 9 CD-ROM
10.FDD 11.HDD
12.控制器
〔CPU 接口、XMP 基板、跨接口、
MCM(4 轴)、MCM(１轴)、SAFETY 基板、
Base Feeder 基板、I/O 控制基板、
LIGHT CTRL 基板、IP-X3 基板、c-PCI Board、
ＶＭＥ Back Board 基板、CTRL PWR 基板
・选购品：验证基板、RS-232C 扩展基板〕
断路器
13.电磁标尺内插器
14.XY 轴 AC 支持驱动器
15.分配器 16.Zθ轴 AC 支持驱动器
17.5 相步进驱动器（后备马达）
18.OCC 摄像机、垂直照明基板组 （左、右）、
角度照明基板 （左、右）
19.贴装头装置〔贴装头主基板组、
贴装头传感器基板组、ＯＣＣ中转基板组〕
选购品：HMS、坏标记阅读器
20.AC 电源输入装置
21.断路器 22.ＤＣ变压器
23.UPS（无停电电源） 24.电源装置
25.5 相步进驱动器（自动宽度调整马达）
26.XY 变换器

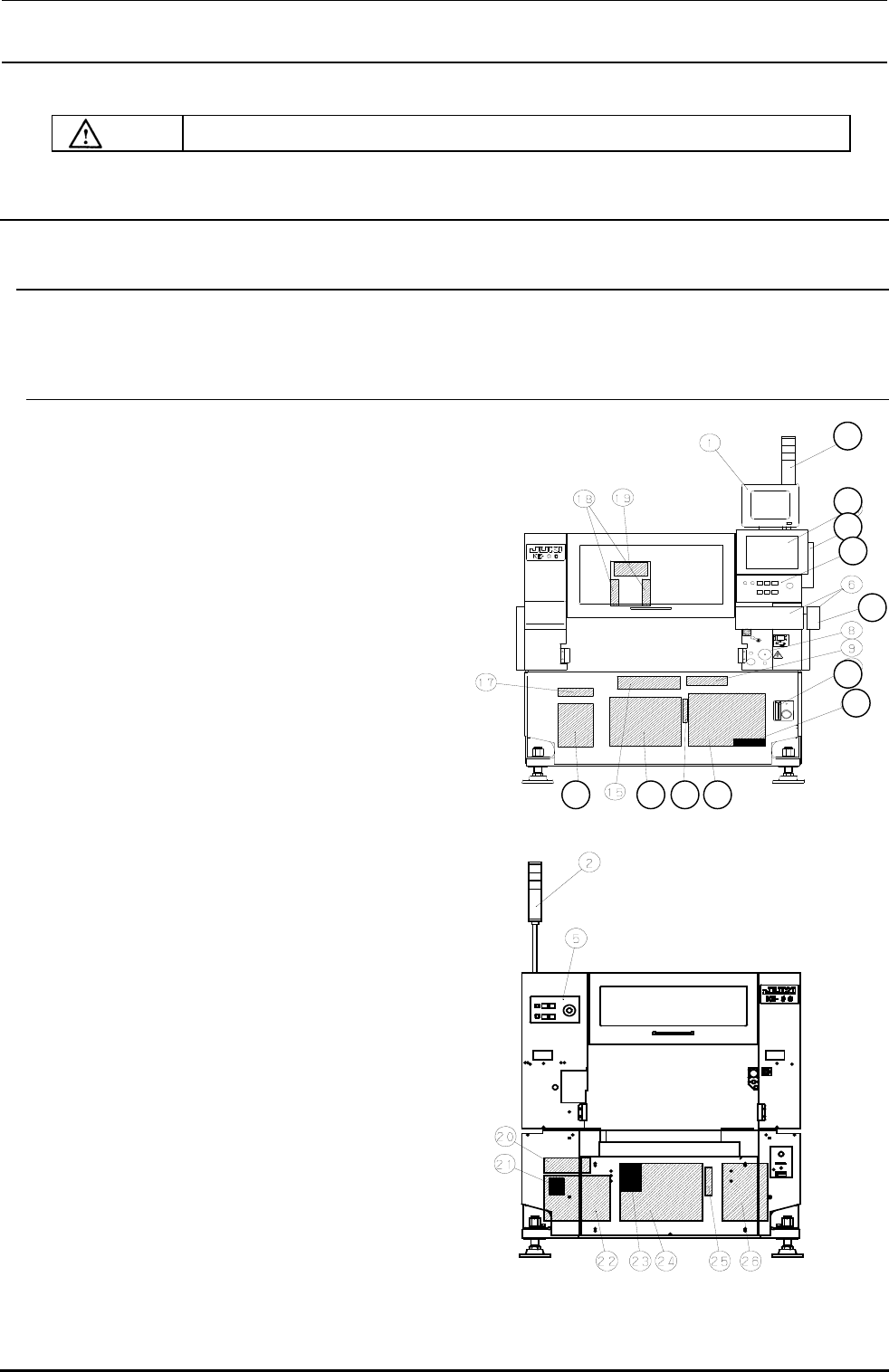

图 14-1-1 主体正面图
图 14-1-2 主体背面图
2
3
4
5
7
10
11
12 13 14 16
