Rev2.00 维修调整要领书 2) 如果是 KE-2050/55/60 R 型时（为 Win XP 时 ※ 同样适用于中文 KE2050/60 XP 规格。 ） 1) 点击桌面右下方通知区域的图标，选择 [Adjust settings] 使之启动。 图 13-3-1-1 通知区域 2) 启动后，会显示下图所示的窗口。点击该窗口左下方的 “Calibrate” 。 图 13-3-1-2 触摸屏设定窗口 3) 显示这一窗口后，请按下图所…
Rev2.00
维修调整要领书

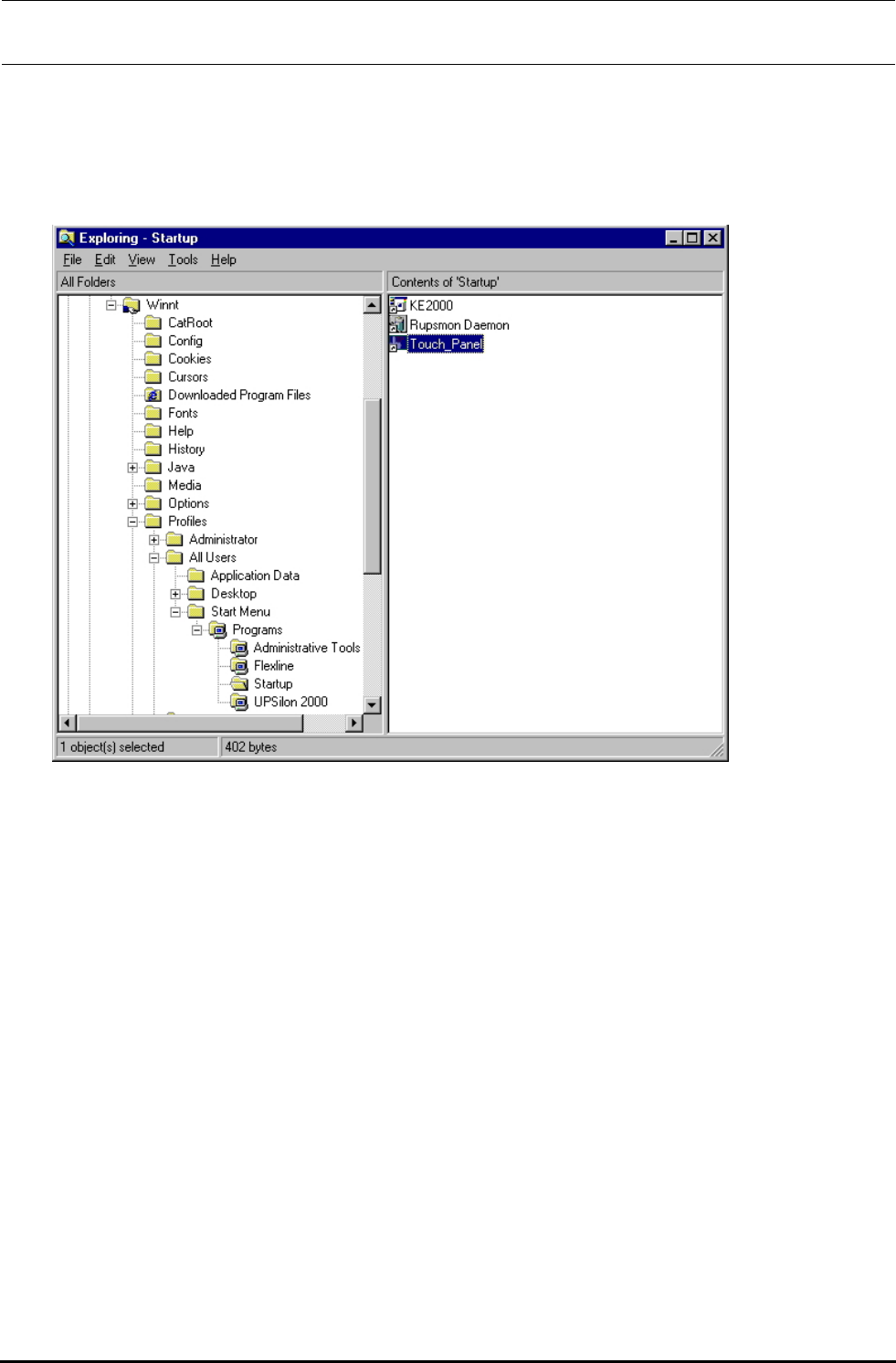

⑤ 如果在 C:\Winnt\Profiles\All User\Start Menu\Programs\Startup 之下已建立快捷方式，请只删除控制面
｡
板的快捷方式
｡
（请绝对不要删除其他的快捷方式 ）
⑤-1 请右击“开始”，选择“搜索”，将搜索地址设定为 C:驱动器，找到名为“VDS_TP_R_Driv.inf”的文件，
｡
将其删除
⑥ 请重新启动系统后，再次重新进行设定。
13-56
Rev2.00
维修调整要领书
2) 如果是 KE-2050/55/60 R 型时（为 Win XP 时 ※同样适用于中文 KE2050/60 XP 规格。）

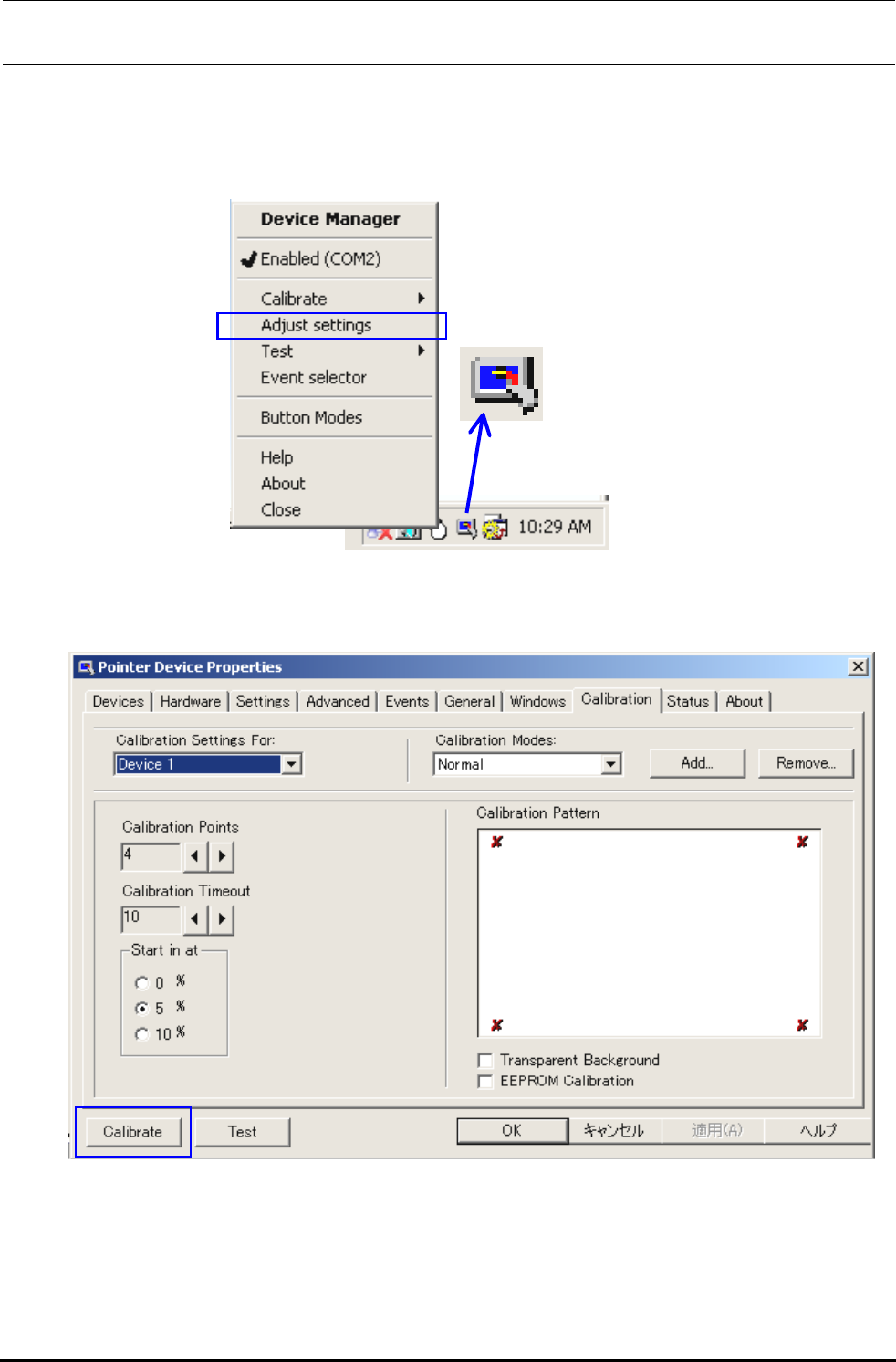

1) 点击桌面右下方通知区域的图标，选择[Adjust settings]使之启动。
图 13-3-1-1 通知区域
2) 启动后，会显示下图所示的窗口。点击该窗口左下方的“Calibrate”。
图 13-3-1-2 触摸屏设定窗口
3) 显示这一窗口后，请按下图所示用手指按箭头的前端。
触摸后，其他位置也会显示箭头，请同样用手指按箭头前端。
13-57
Rev2.00
维修调整要领书

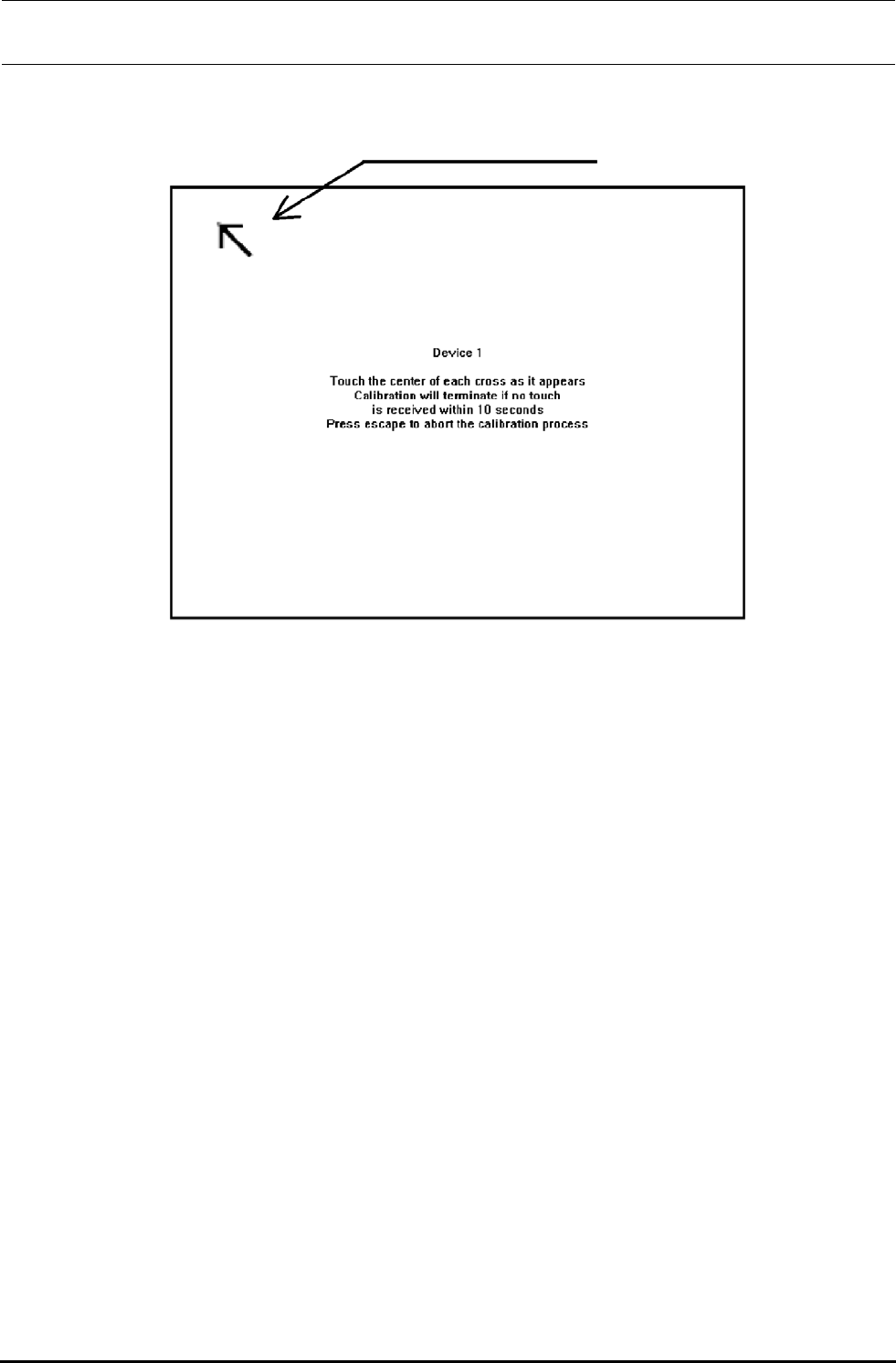

用手指按箭头的前端
图 13-3-1-3 校准画面
4) 结束所有校准点的输入后，会出现“Check Calibration”，显示信息要求保存进行过的校准数据。如
果箭头的输入已顺利完成，点击“OK”按钮。
5) 设定到此结束。
13-58
