Rev2.00 维修调整要领书 13-2． ＦＤＤ 的更换 １） 卸下 ⑧ 的螺丝，从底座卸下 ＦＤＤ 支架 。 ２） 从 ＦＤＤ 卸下 ＦＤＤ 连接电缆插头 。 ３） 卸下 ＦＤＤ 下侧 ⑥ 的 4 个螺丝，从 ＦＤＤ 支架卸下 ＦＤＤ。 ４） 卸下 ＦＤＤ 两侧面 ⑥ 的 2 个螺丝，从 ＦＤＤ 卸下 ＦＤＤ 面板 。 ５） 安装时，请按照相反的程序进行安装 。 ① ＦＤＤ 面板 １ 个 ② ＨＤＤ 存取灯 １ 个 ③ ＦＤＤ 支架…
Rev2.00
维修调整要领书
13-1
危险 为了防止突然的起动造成的事故，请关掉电源之后再进行操作。
13 其它机器
13-1．ＣＲＴ（视觉监视器）的更换
１） 卸下监视器用电源电缆的插头，卸下视
觉监视器。
２） 卸下监视器头部后侧的图像监视器电
缆。
３） 放下台座的把手，把头部下侧向机器前
方滑动，抬起头部进行更换。
４） 安装时，形按照相反的程序进行操作。
画像モニタケーブル
台座
頭部
遊何
岬恙
傴泥
夕№酌篇匂窮逝
图１３－１－２
图１３－１－１
篇状酌篇匂
Rev2.00
维修调整要领书

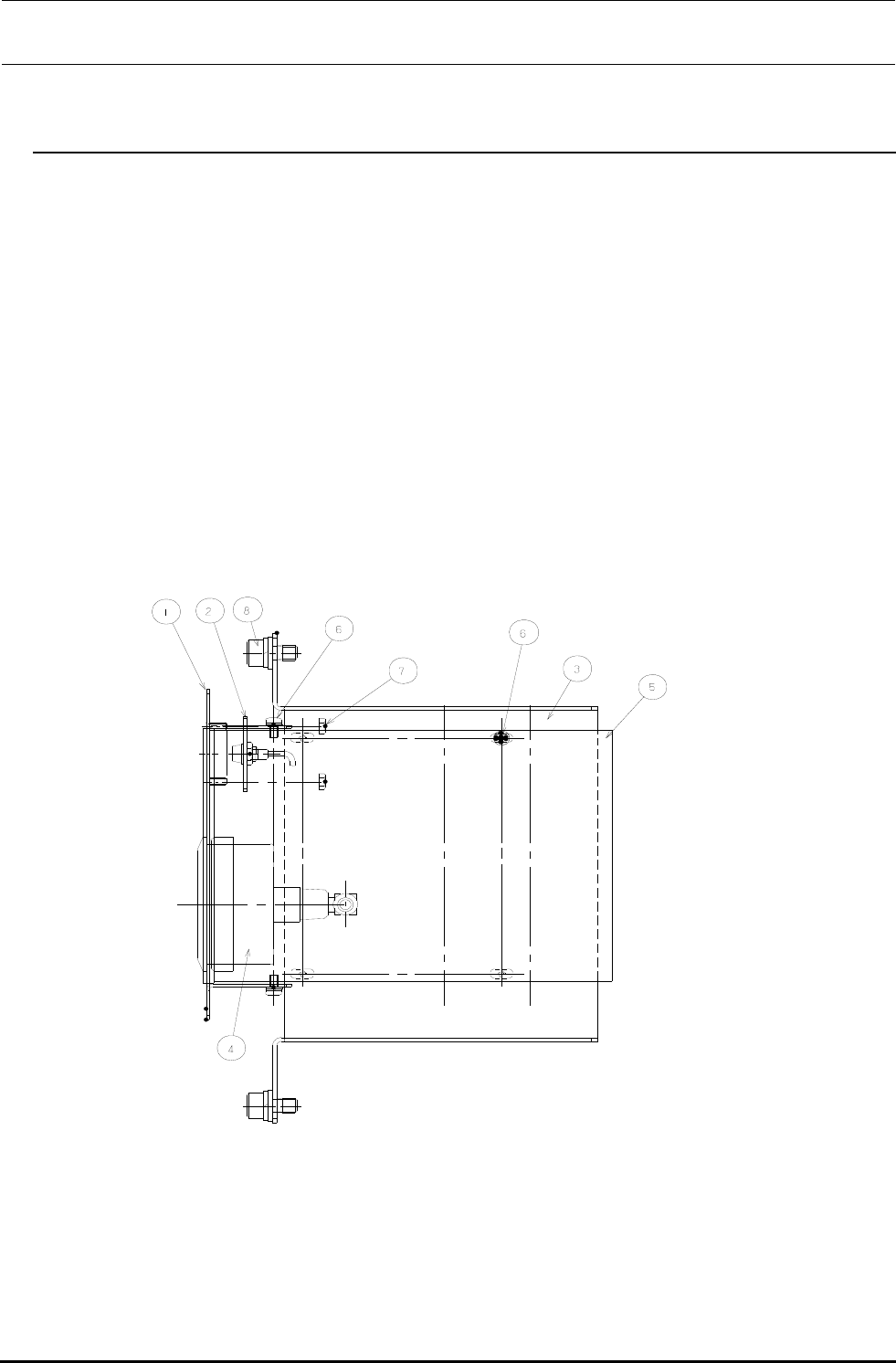

13-2．ＦＤＤ的更换
１） 卸下⑧的螺丝，从底座卸下ＦＤＤ支架。
２） 从ＦＤＤ卸下ＦＤＤ连接电缆插头。
３） 卸下ＦＤＤ下侧⑥的 4 个螺丝，从ＦＤＤ支架卸下ＦＤＤ。
４） 卸下ＦＤＤ两侧面⑥的 2 个螺丝，从ＦＤＤ卸下ＦＤＤ面板。
５） 安装时，请按照相反的程序进行安装。
① ＦＤＤ面板 １个
② ＨＤＤ存取灯 １个
③ ＦＤＤ支架 １个
④ 空气压缩机表 １个
⑤ ＦＤＤ １个
⑥ 螺丝Ｃａｐ（Ｍ３×８） ６个
⑦ 螺母（Ｍ３） ２个
⑧ 螺丝Ｃａｐ（Ｍ６×１２） ２个
图１３－２－１
13-2
Rev2.00
维修调整要领书

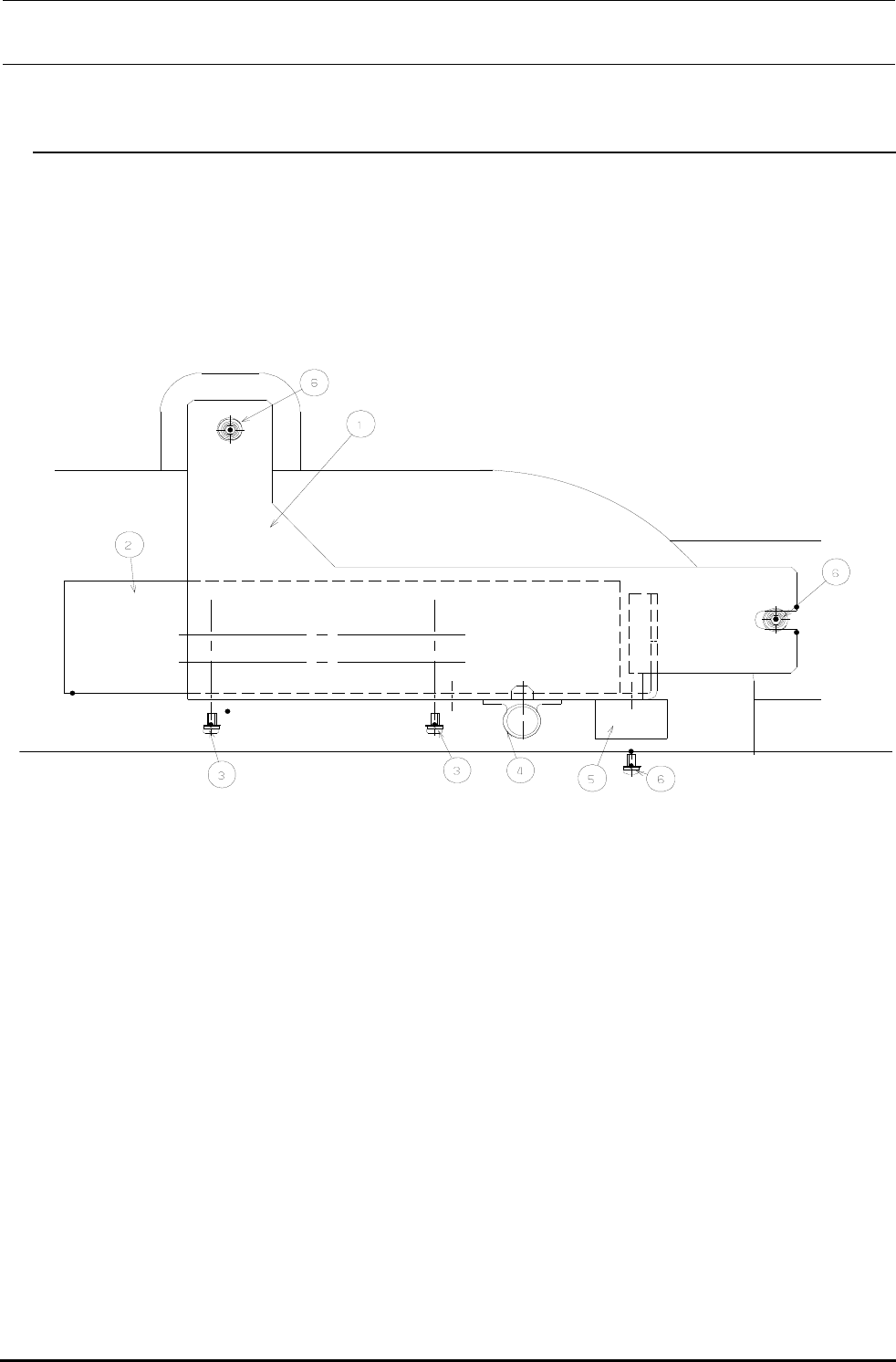

13-3．ＣＤ－ＲＯＭ 驱动器的更换
１） 卸下⑥的 2 个螺丝，从底座卸下ＣＤ－ＲＯＭ支架。
２） 卸母线夹的③螺丝，从ＣＤ－ＲＯＭ支架卸下。
３） 卸ＣＤ－ＲＯＭ驱动器的③螺丝，从ＣＤ－ＲＯＭ支架卸下。
４） 安装时请按照相反的程序进行安装。
图１３－３－１
① ＣＤ－ＲＯＭ支架ト 1 个
② ＣＤ－ＲＯＭ驱动器 1个
③ 螺丝Ｃａｐ（Ｍ３×８） 4 个
④ ＣＫＳ夹 1个
⑤ 母线电缆夹 1个
⑥ 螺丝Ｃａｐ（Ｍ６×１２） 2 个
13-3
