Rev2.00
维修调整要领书

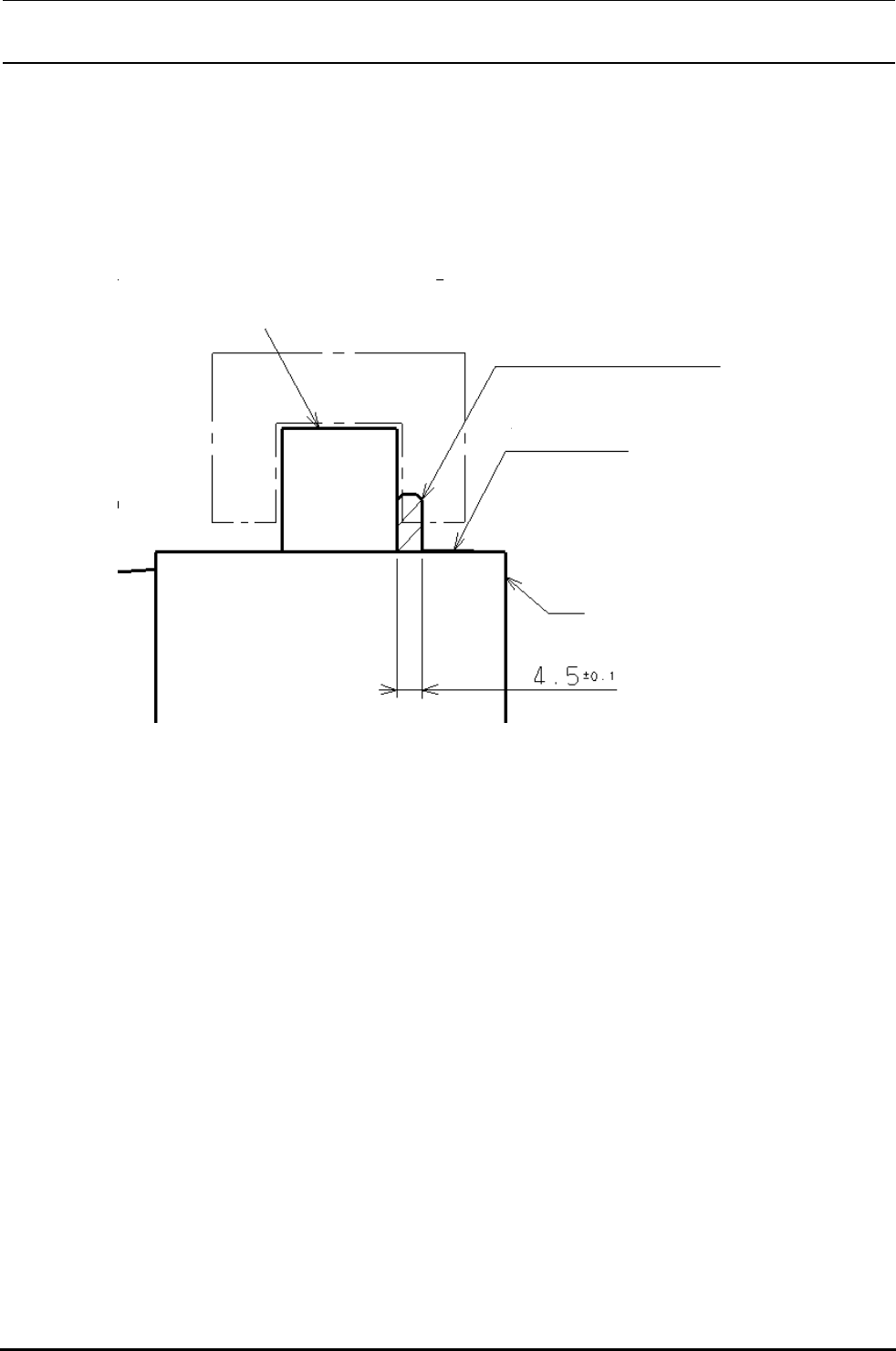

・Ｙ轴电磁标尺的粘贴方法
①把Ｙ轴电磁标尺粘贴夹具（货号４０００８１０５）紧密地放到后通路Ｙ侧面和Ｙ轴上面，顶到Ｙ轴电磁标尺粘
贴夹具，把电磁标尺贴上。
Y
轴磁标尺粘贴夹具
Y
轴
磁标尺
后通路
Y
电磁标尺的粘贴位置（横方向偏斜） ：规格值±０．１ｍｍ
１－13
Rev2.00
维修调整要领书

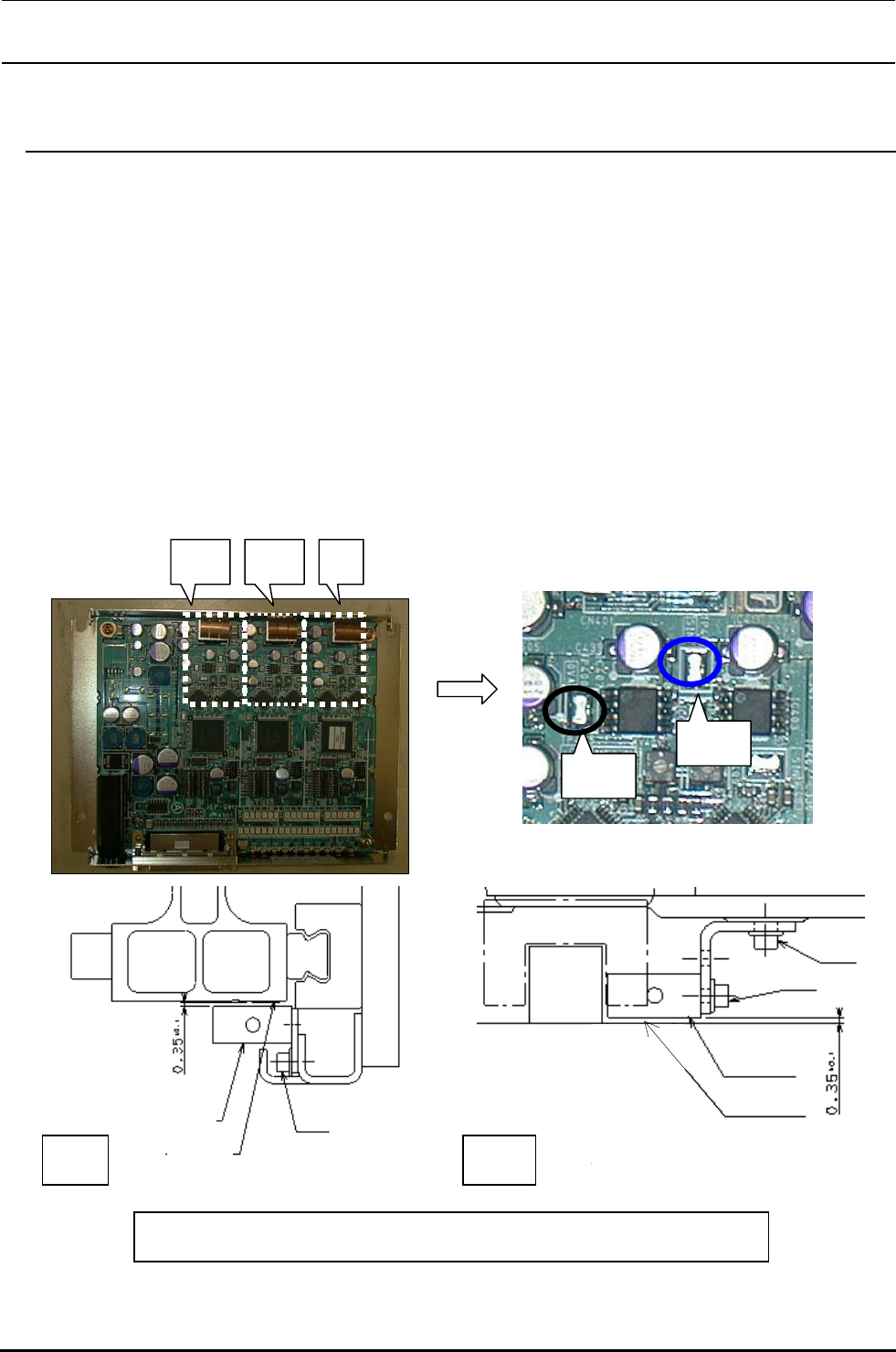

1-4-2．电磁标尺的盖子
①打开电磁标尺的盒（40003268）罩。
②在各轴，把示波器的 GND 端子连接到「０ VA」，测定「SIN」端子的电压波形。Ｘ时，移动贴装头，、YL
或 YR 时，移动 X 轴，从负限制传感器到正限制传感器的位置。此时，观测示波器出现的正弦波，确
认在全领域 P-P 值应在１．５ V 以上。
③Ｐ－Ｐ值不到１．５Ｖ时，拧松固定传感器的螺丝（Ｘ轴为下图的螺丝①、Ｙ轴为③）。
④把ＭＳＣ夹具（货号４０００８１０６）中的ｔ０．３５ｍｍ夹到电磁标尺和传感器头的间隙，然后拧紧螺丝。
⑤在ＸＹ轴全行程，确认电磁标尺和传感器头的间隙，ＭＳＣ夹具（货号４０００８１０６）中的ｔ０．２５ｍｍ可以
插入，ｔ０．４５ｍｍ不能插入。
⑥实行②的确认方法。
注）卸下护罩、传感头，拆卸时应关掉电源之后再进行。
ＹＲ ＹＬ Ｘ
ＯＶＡ
ＳＩＮ
磁标尺
传感器头
ＳＩＮ
0 ＶＡ
Y轴
螺丝②
螺丝③
传感器头
磁标尺
螺丝①
X 轴
电磁标尺和传感器头的间隙 ：０．３５±０．１ｍｍ
１－14
Rev2.00
维修调整要领书

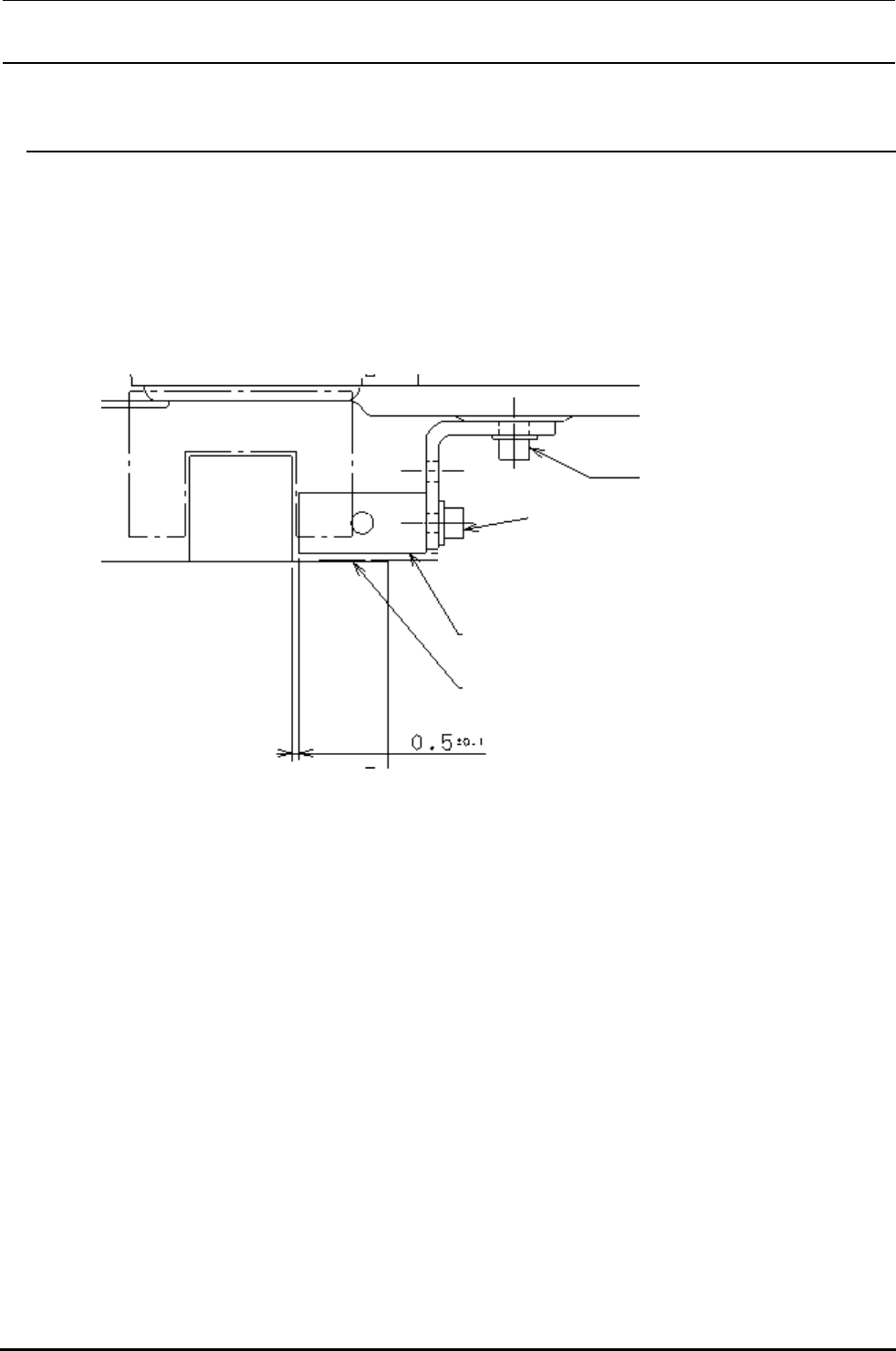

1-4-3．传感器头和后通路的间隙（Ｙ轴）
①在Ｙ轴的全行程，请确认Ｙ轴后通路和传感器头的间隙，０．５ｍｍ的间隙标尺应该正好插入。
②①的确认，如果间隙不是０．５ｍｍ时，请拧松固定处啊杆器托架的螺丝（下图的螺丝②）。
③在 Y 轴直线导轨与传感头的间隙内，插入０．５ mm 的间隙规，重新旋紧螺丝。
④实施①的确认方法。
传感器头
磁标尺
螺丝①
螺丝②
・传感器头和后通道Ｙ的间隙 ：０．５±０．１ｍｍ （Ｙ轴）
１－15
