Rev2.00
维修调整要领书
5-14．中心销的更换
１） 拧松①导向部Ａ、④导向部Ｂ的螺丝（②③、⑤），和导向器一起卸下中心销。
２
１ ３
４ ５
图５－１４－１
２）此时，卸下各支架上的基准侧
安装的Ｔ－ＰＩＮ传感器。
⑫卸下Ｅ环之后，把⑰中心销从减
震部可以拔出。
⑯卸下Ｅ环（上下 2 个）之后，可以
卸下⑰中心销。更换时，请按照相
反的顺序进行操作。另外，请使用
新的Ｅ环。
更换后、与５-１０章．T-PIN 传感
器同样地进行更换，并调整传感
器的位置。
⑦
④
⑰
⑬
⑭
⑯
Ａ
⑤
⑨
⑮
⑧
⑪
Ｂ部
右側＝⑧＋⑩＋⑪
左側＝⑦＋⑥＋⑪
⑫
⑩⑥
图５－１４－２
货号 品名 货号 品名
1 40000886 GUIDE_BLOCK_ASM 10 40000895 DAMPER_BLOCK_R
2 40000887 GUIDE_BLOCK_A_ASM 11 SCREW
SL6030892TN
3 40000889 GUIDE_BLOCK_B_ASM 12 RE0300000K0 E-RING
4 40000891 STOPER_SLIDE_LEVER_L 13 40000896 DAMPER_LOCK_PIN
5 40000897 STOPER_SLIDE_LEVER_R 14 40000978 DAMPER_LOCK_LINK
6 40000892 DAMPER_BLOCK_L 15 40000950 DAMPER_SPRING
7 40015791 DAMPER_PLATE_L 16 RE0300000K0 E-RING
8 40015792 DAMPER_PLATE_R 17 － CENTERING_PIN
9 40015793 LOCK_SPRING 18
5-15
Rev2.00
维修调整要领书

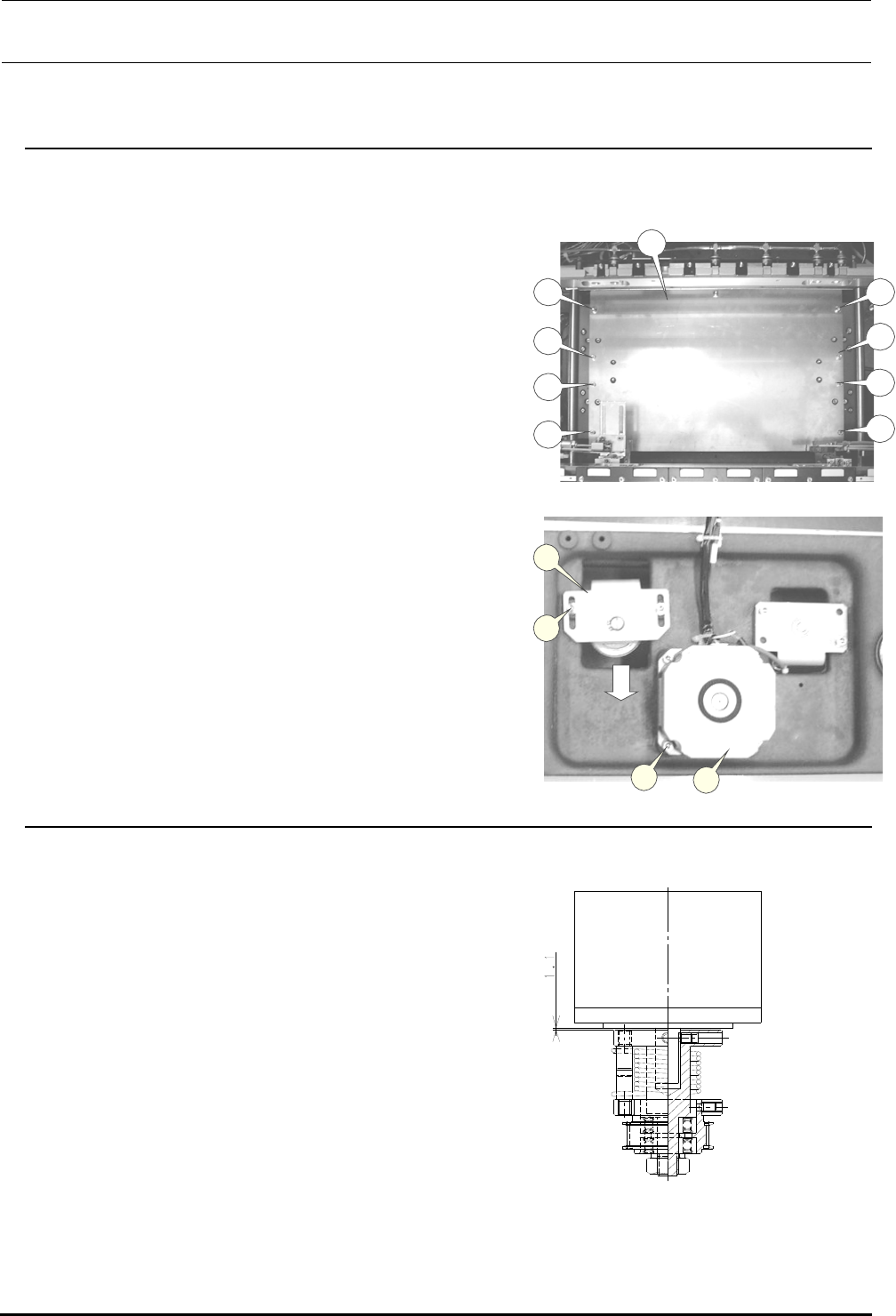

5-15．支承台马达（BU马达）的更换
１）请按以下操作步骤卸下支承台。
１．把传送宽度调整到最大。
２．卸下 12 个②支承台固定螺丝(平头螺丝)，卸下①支承
台。
３．拧松④张力架固定螺丝，向箭头方向移动③张力架，
松开支承台球螺丝驱动用同步皮带的张力。
１
２
２
２
２
２
２
２
２
２）拧松⑥固定螺丝，取出各转矩组⑤支承台马达组件。
３）拧松固定螺丝，从支承台马达轴部⑤卸下转矩架。
４）请按照（４）～（１）的程序进行组装。
组装时，请进行以下的调整。
图５－１５－１
３
４
６
５
・ 转矩架和支承台马达的间隙调整
・ 支承台驱动用同步皮带的张力调整
・ 支承台的平面调整
・ 支承台偏差值
5-15-1．转矩架和支承台马达的间隙
图５－１５－２
转矩架组件和支承台马达之间的间隙为１．１ｍｍ。
图５－１５－１－１
5-16
Rev2.00
维修调整要领书
5-15-2．支承台驱动用同步皮带的张力调整
调整同步皮带张力时，拧松张力架组件的固定螺丝，按照箭头方向移动，向由尼塔公司制的音波式皮带
张力计输入规定的数值，在下图的部位进行测定，把张力调整到规格值。
音波式皮带张力计输入值 Weight＝２．５
Width＝９．０
Span＝９７（Ｌ尺寸规格 Span＝170）
规格值 ４２．５Ｎ±2.5N
測定位置
測定位置
弱
強
图５－
15－２－１
