Rev2.00 维修调整要领书 1-8-7． Y 轴电缆支座的装配 1 ） 配置在从 X 轴引来的电缆上面， 要让 40002232 的 CN166 一侧位于内侧 （图 18-8-1 ） ， 并使 40002234 的悬垂部中继连接器和 40002232 的悬垂部中继连接器一样长。（图 18-8-2 ）排齐后，用电缆紧 固夹 YB 固定。 图 1-8-7-1 2 ）向正面一侧拉出电缆，将 40002234 的连接器与 40002232 …
Rev2.00
维修调整要领书
1-8-5．拆下Y轴电缆
1）取下 Y 轴电缆支座入口的悬垂部分的捆束带和中继连接器。
图1-8-5-1
2）卸下 Y 轴电缆支座的盖，拆下要更换的电缆。
图1-8-5-2
1-8-6．给Y轴电缆支座作记号
1）在 40002232（40002346）电缆上作记号。
CN162
(535)
M
:
1
1
0
5
+
5
-
0
L
:
1
1
7
0
+
5
-
0
E
:
1
2
3
0
+
5
-
0
在电缆侧面作记号 在并排方向上作记号
图1-8-6-1
１－27
Rev2.00
维修调整要领书
1-8-7．Y轴电缆支座的装配
1）配置在从 X 轴引来的电缆上面，要让 40002232 的 CN166 一侧位于内侧（图 18-8-1），并使 40002234
的悬垂部中继连接器和 40002232 的悬垂部中继连接器一样长。（图 18-8-2）排齐后，用电缆紧
固夹 YB 固定。
图1-8-7-1
2）向正面一侧拉出电缆，将 40002234 的连接器与 40002232 的连接器座部的中继连接器（CN161、
CN151、CN127、CN165 一侧）拢齐。
图1-8-7-2
电缆紧固夹 YB
CN166
用电缆紧固夹 YB 固定，
避免电缆撑开
１－28
Rev2.00
维修调整要领书

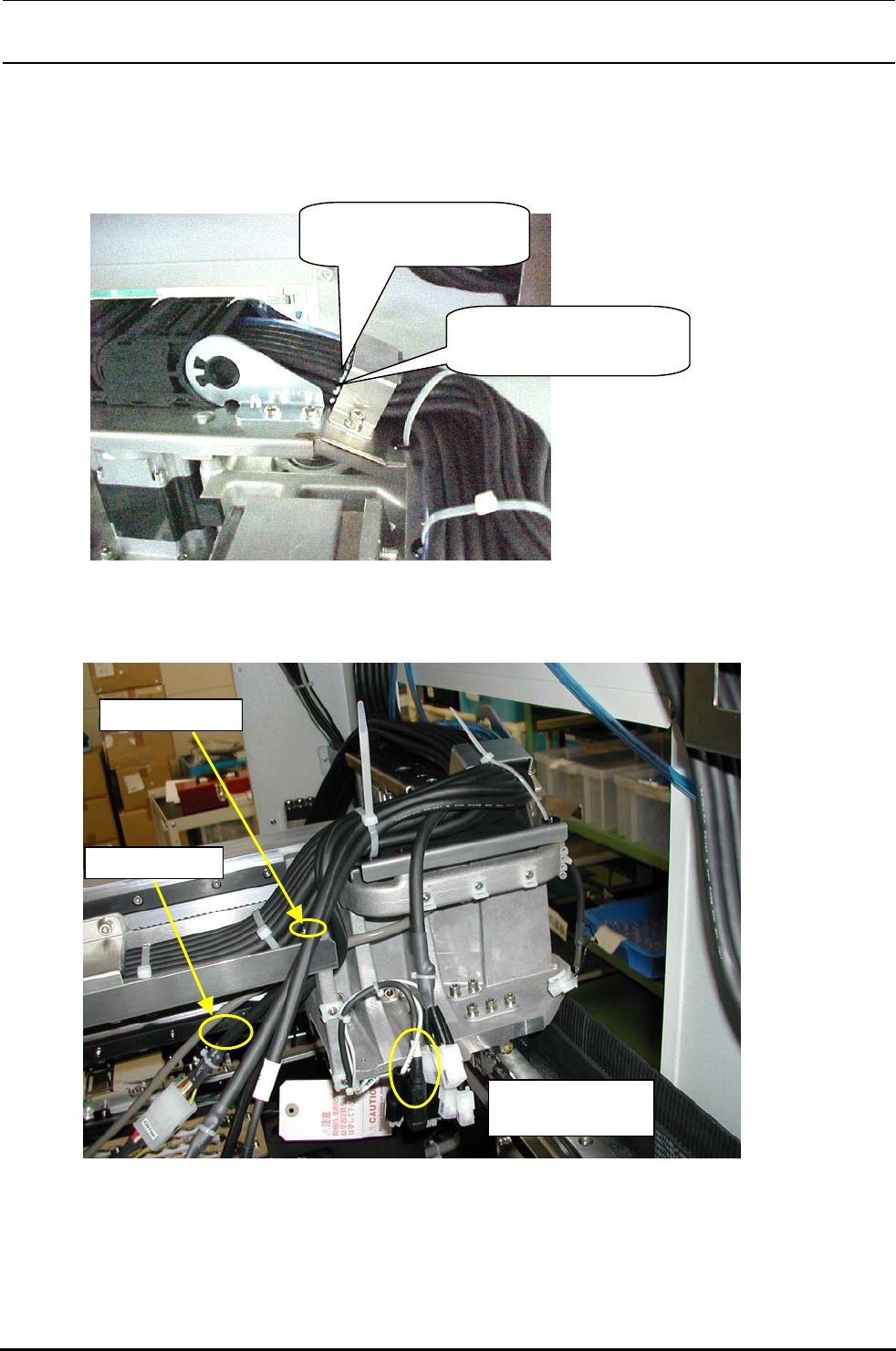

3）将 Y 电缆紧固夹的端部（塑料导轨一侧）对准 40002232 的记号，然后固定电缆。
根据 40002232 的记号，在 40002234、40002233 电缆的侧面标上记号。
图1-8-7-3
4）要按图所示拉出 40002232 的各个连接器，用束线带固定。
图1-8-7-4
固定在记号位置上
对准 40002232 的记号后
在下部线束的侧面作记号
40002232（535mm）
YL、CN162
YR、CN166
CN130、CN131
CN153、CN152
１－29
