第 1 部 基本篇 第 2 章 生产

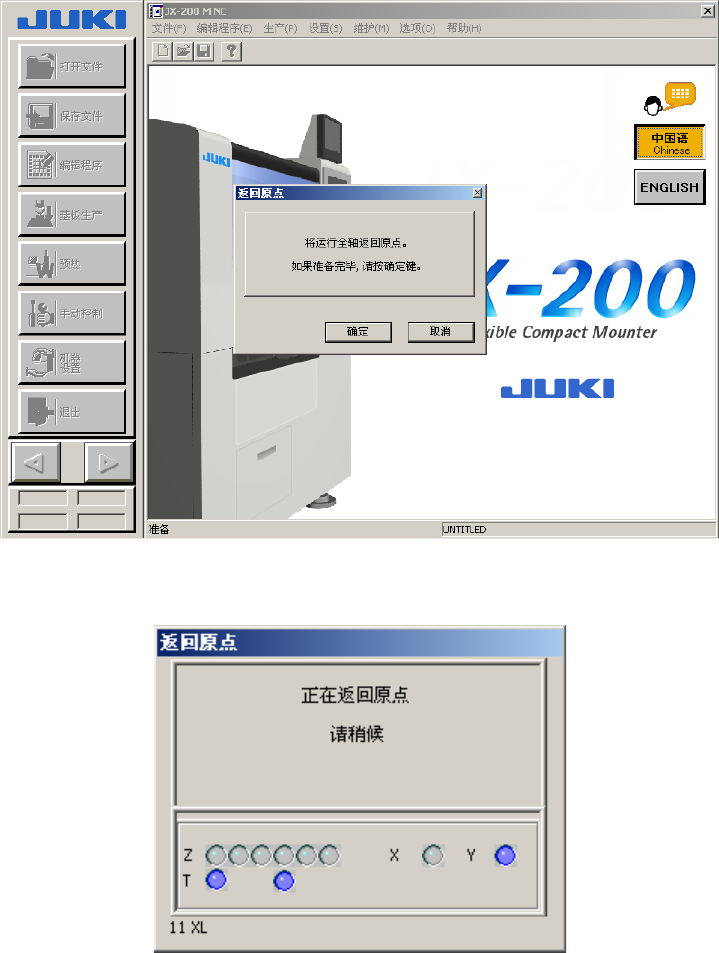

图 2-3-1-3 主画面及返回原点画面
图 2-3-1-4 等待返回原点画面
2-8
第 1 部 基本篇 第 2 章 生产

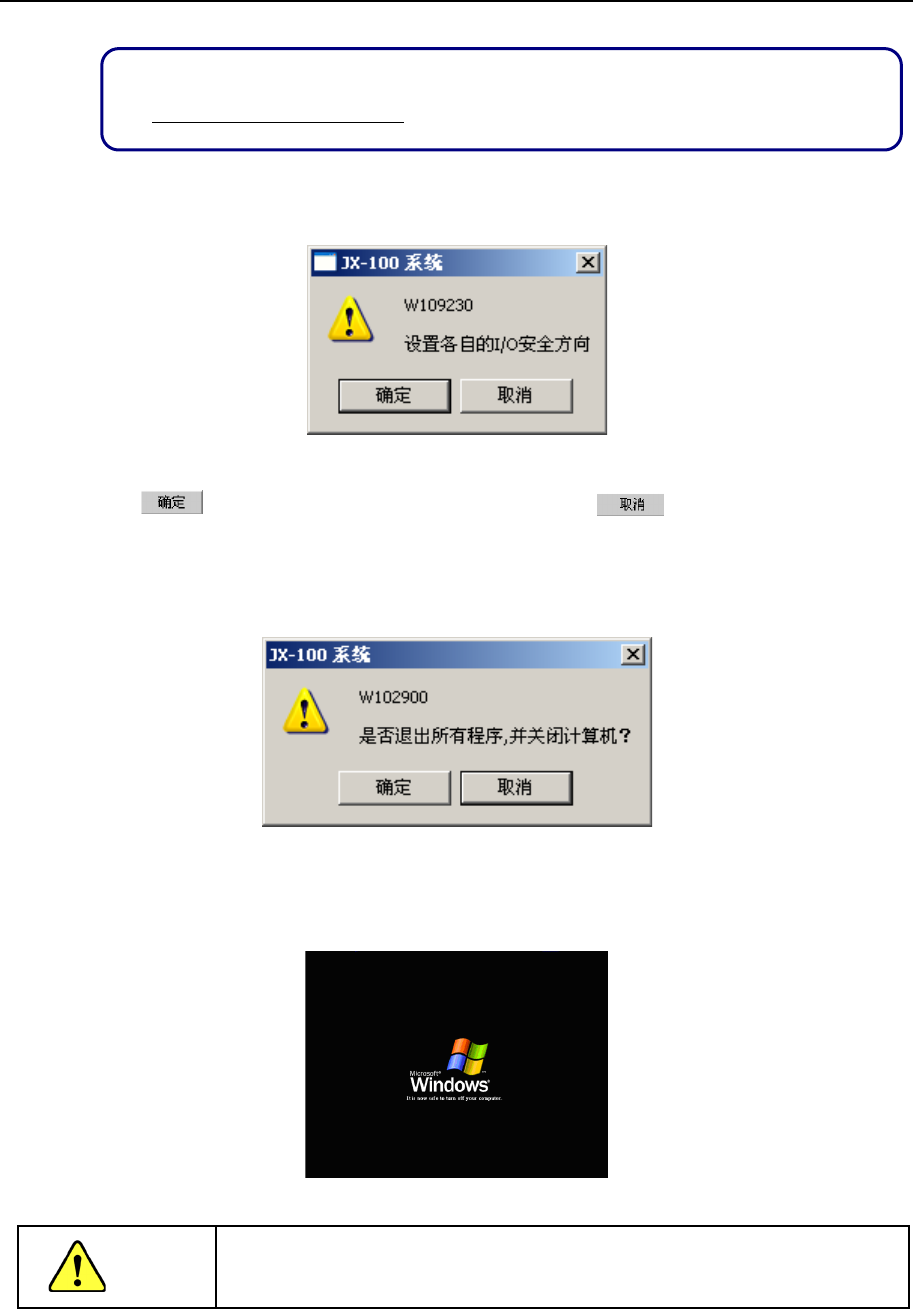

2-3-2 装置的结束方法
(１)请按命令按钮中的退出按钮。
按下退出按钮后如还有未保存的生产程序时，显示可能丢失生产程序的提示。
若要保存程序时选择[取消]，中断结束处理返回到桌面。
(２)在系统结束前，显示确认设置安全方向的信息。
图 2-3-2-1 确认设置安全方向的信息
按下 后，会进行各种安全方向的设置。如果按 ，则不进行安全方向的设置
而直接进入下一步。
(３)显示结束的确认信息(图 2-3-2-2)
。
请按下<确定>按钮
。
进行关机处理并结束系统。如果按下<取消>按钮，则返回到原来的主菜单画面。
图 2-3-2-2 结束系统的确认信息
(４)显示如下信息。
请向左旋转主开关，切断电源。
图 2-3-2-3 确认关机
注意
切断电源(向左旋转主开关)时，请务必在进行了上述结束操作后再进行。
不实行退出操作而切断装置电源，可能使装置下次无法启动。
2-9
第 1 部 基本篇 第 2 章 生产
2-3-3 接通电源时吸嘴安装异常
接通电源时，在贴片头装有吸嘴的情况下，或因吸嘴更换操作时产生错误，贴片头的吸嘴安装
信息（主机内部信息）与实际贴片头安装的吸嘴可能不一致。出现这种情况时，请按下列方法
进行操作。
● 检查吸嘴
按下控制板的<ORIGIN>开关，全轴返回原点操作执行完毕后，在返回原点画面下面的位置显示
“检查 Head 上的吸嘴”
此项操作应在：
－机器内部管理的各个贴片头的各个吸嘴，与
－事实上贴片头是否安装了吸嘴
的情况不一致时进行。
图 2-3-3-1 激光脏污检查显示画面（返回原点）
● 贴片头有无吸嘴检查
进行上述检查，如果“机器内部管理的各个贴片头有无吸嘴”与“实际的各个贴片头有无安装
吸嘴”情况不一致时，显示如下画面。
图 2-3-3-2 贴片头上的吸嘴有无状况画面
执行此画面中附着在贴片头上的吸嘴归还 ATC 的操作。
2-10
