第 2 部 功能详解篇 第 12 章 通用图像 12 - 8 MNVC 的操作方法 12-8-1 机器设置 选择机器设置的使用单元， 单击标准使用单元标签后， 显示下图。 MNVC 按钮为凹陷的， MNVC 功能有 效。详细情况请参见『第 8 章 机器设置』的『使用单元 ( 功能 ) 』。 图 12 -8- 11 MNV C 选项选择 12-48
第 2 部 功能详解篇 第 12 章 通用图像
12-7-3 贴片精度
有关不同元件类型的贴片精度，请参见『1-2-2 机器规格』的贴片精度表的“VCS(LNC60 贴片头时)”
的相关栏。
12-7-4 适用元件尺寸
请参见『1-2-4 对象元件和元件包装』的适用元件尺寸。
12-7-5 对象元件类型
铝电解电容器、GaAsFET、SOP、TSOP、HSOP、TSOP2、PLCC(QFJ)、SOJ、QFP、QFN、单向引脚连接器、
双向引脚连接器、Z 引脚连接器、扩展引脚连接器、BGA、FBGA、通用图像元件、外形识别元件
12-7-6 适用识别装置
可对应标准 VCS／高分辨率 VCS 选购件。
12-7-7 适用吸嘴
(1) 标准吸嘴
标准吸嘴为#500～#508 适用吸嘴。
但是，#505、#506、#507、#508 用 VCS 摄像时，请改为不发光件。
(2) 特别订货吸嘴
特别订货吸嘴用 VCS 摄像时，仅可适用吸附面不发光的吸嘴。但是，如果“发光范围的短边”
距离吸嘴中心±2.0mm 以下，可以适用（参见图 12-7-7-1）。

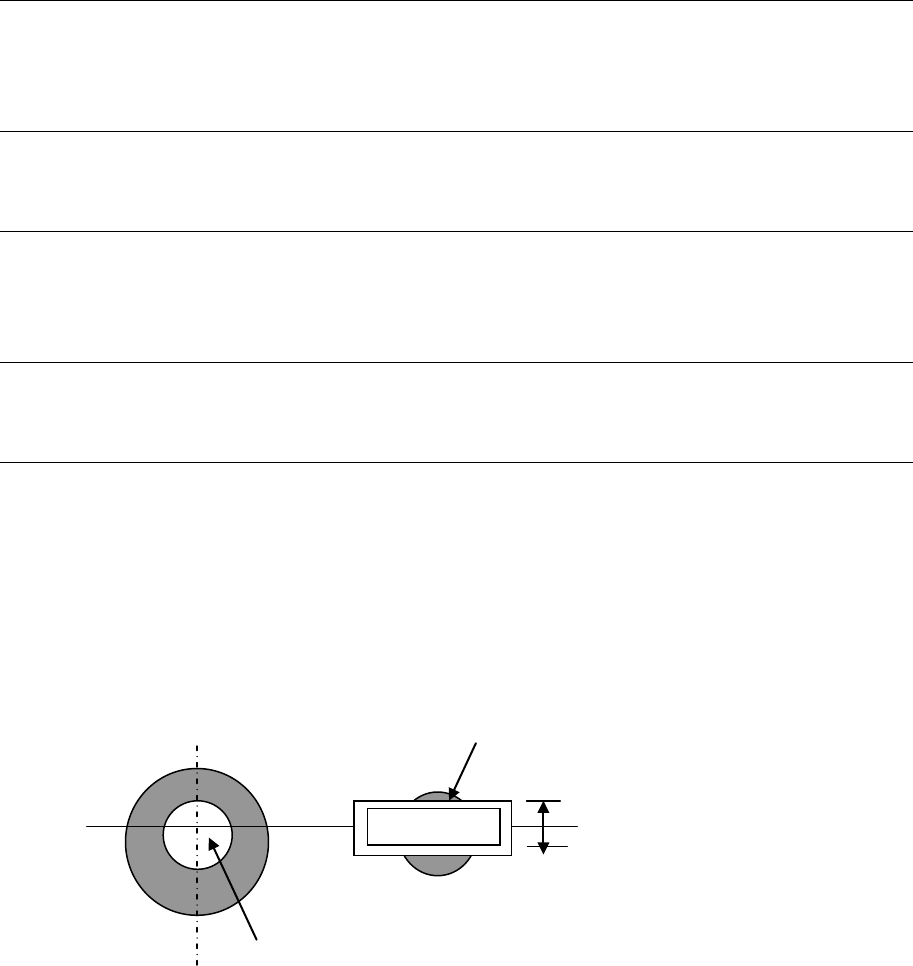

图 12-7-7-1 特别订货吸嘴的可以适用范围
发光范围为Φ4mm 以下
宽度应为 4mm (±2.0mm) 以下
应为不发光
12-47
第 2 部 功能详解篇 第 12 章 通用图像
12-8 MNVC 的操作方法
12-8-1 机器设置
选择机器设置的使用单元，单击标准使用单元标签后，显示下图。MNVC 按钮为凹陷的，MNVC 功能有
效。详细情况请参见『第 8 章 机器设置』的『使用单元(功能)』。
图 12-8-11 MNVC 选项选择
12-48
第 2 部 功能详解篇 第 12 章 通用图像
12-8-2 贴装数据的编辑
通过以下方法将图像识别元件分割给 LNC60 贴片头。
(1) 指定贴片头
下图为程序编辑的贴装数据编辑画面。选择图像识别元件的贴装点，指定贴片头为 LNC60 贴片头
(L1～L6)，在输入顺序生产时，图像识别元件就分配给 LNC60 贴片头。
图 12-8-2-1 贴片头的指定
(2) 自动选择
贴片头被指定为自动选择(默认值)时，不管是否是输入顺序生产还是最优化顺序生产，只要是
可以适用于 LNC60 贴片头的元件，图像识别元件也可以自动地分配给 LNC60 贴片头。
12-49
