第 1 部 基本篇 第 2 章 生产

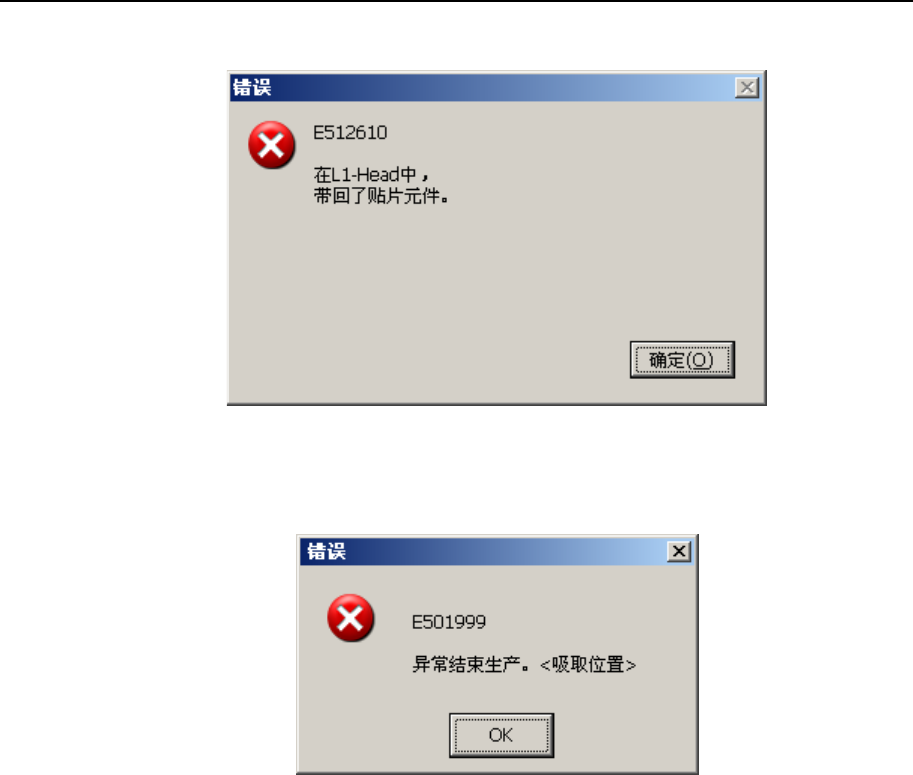

2-11-13 发生带回元件的错误
元件贴片后，在吸取位置移动时用激光检查吸嘴尖端部，确认是否带回元件。若发现带回
元件，可能造成贴片错误，会显示错误信息，并结束生产。
图 2-11-13-1 检查带回元件错误信息
选择“确定”后，会显示异常结束生产的信息。
图 2-11-13-2 生产异常结束错误信息
选择“OK”后结束生产。错误发生后，请检查吸嘴尖端是否附着元件。并检查所使用的吸
嘴是否磁化、吸嘴尖端是否沾上焊锡、吸嘴尖端的橡胶是否熔化。
2-113
第 1 部 基本篇 第 2 章 生产

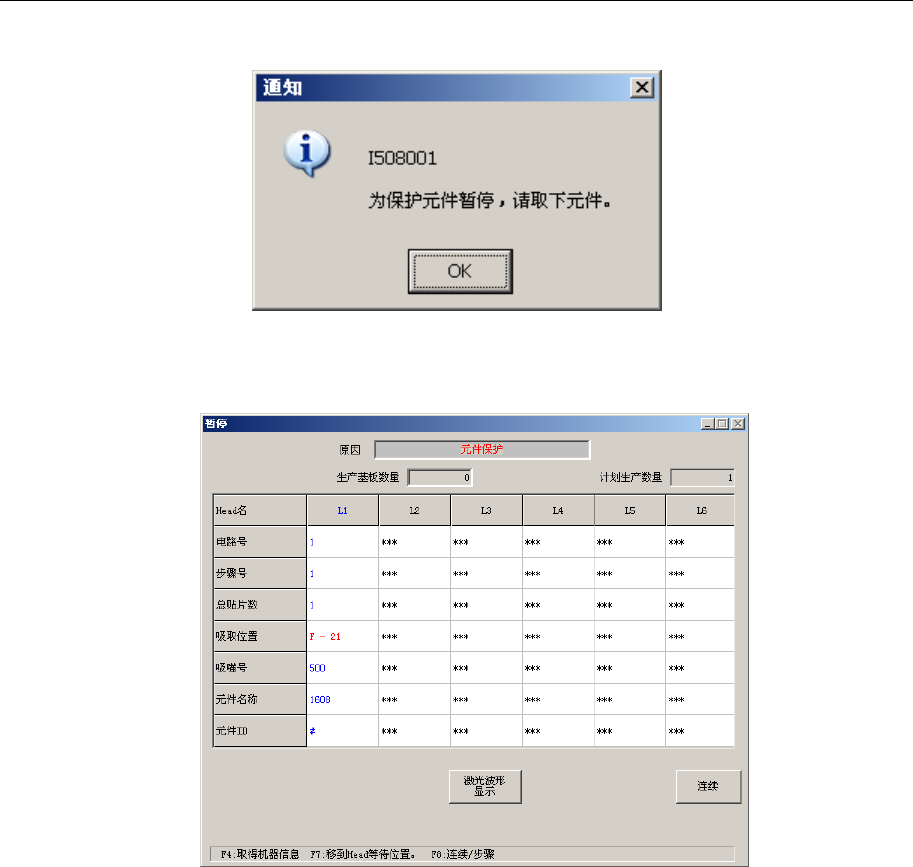

2-11-14 因元件保护导致的暂停
在生产程序的“元件数据(扩展[附加]信息)”中，指定为元件保护的元件发生识别异常时，
则会进入暂停，显示如下画面。
图 2-11-7-1 元件保护暂停
请用手拆下元件后，选择“确定”按钮。此时会显示如下画面。
图 2-11-7-2 暂停
按下<START>开关：废弃元件后，重启生产。
按下<STOP>开关 ：进入中断生产运行。
2-114
第 1 部 基本篇 第 2 章 生产
2-12 生产支援
在执行生产动作前，进行各种确认动作。
2-12-1 检查生产程序
开始生产前，进行生产程序的检查。
可参照生产程序检查项目一览表，显示检查结果。

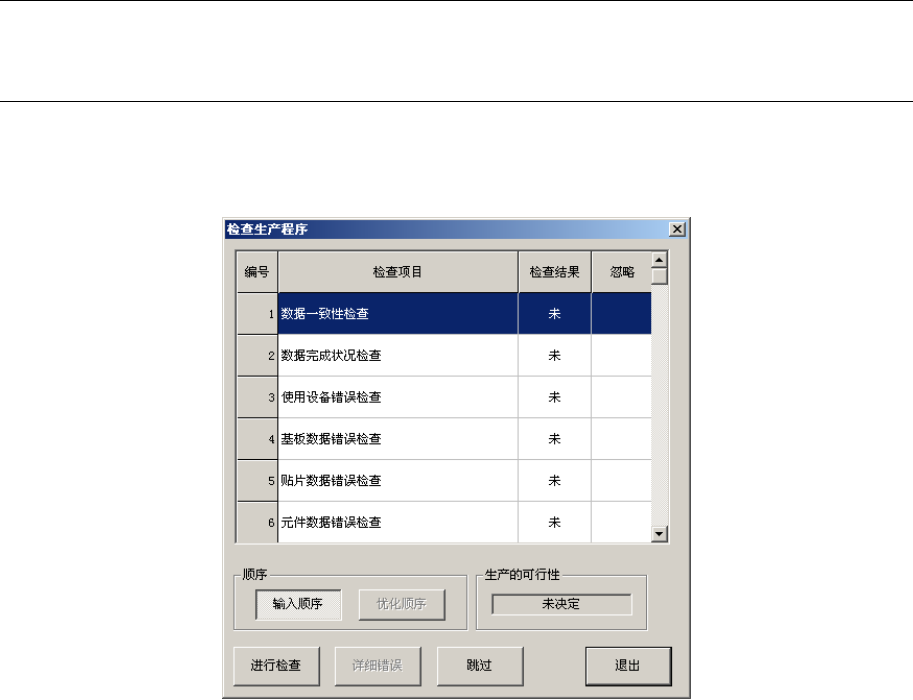

开始生产前点击菜单栏的“生产支援”/“检查生产程序”后，显示检查生产程序画面。
图 2-12-1-1 生产程序确认
2-115
