第 2 部 功能详解篇 第 12 章 通用图像 12-2-2 制作扩展列数据格式 在通用图像元件数据制作初始画面中选择“扩展列数据格式”，则显示如下的画面。 基本的制作方法与 “元件要素组 / 元件要素格式” 的制作方法相同， 但对于 “扩展列数据格 式”，需逐一指定元件要素的 X 、 Y 坐标进行配置。 在“定位”上逐一配置元件要素。 X 、 Y 坐标是从元件中心位置开始的距离。 ※最多可设定 25 6 个位置。 12-10
第 2 部 功能详解篇 第 12 章 通用图像

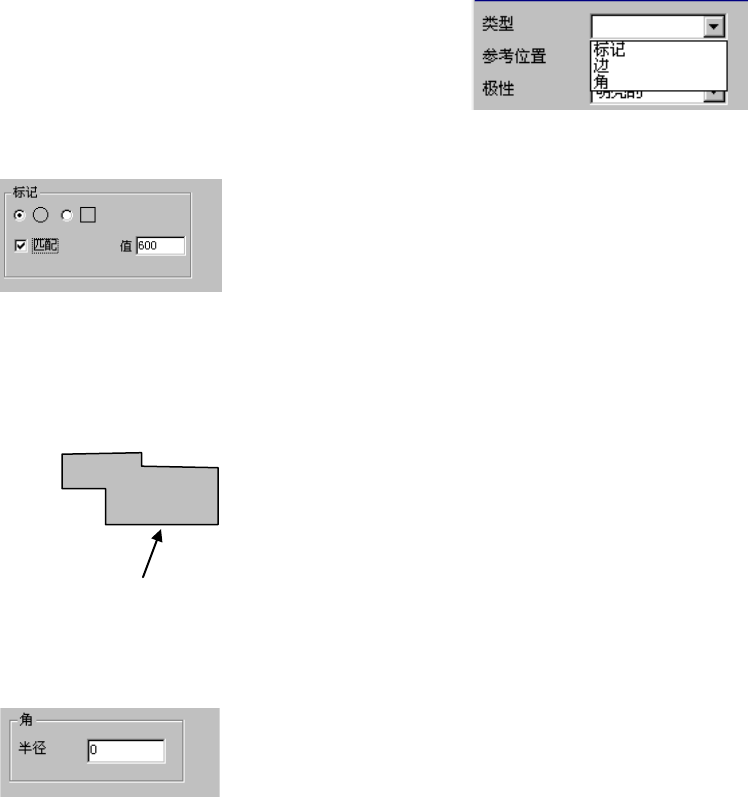

◎在元件要素组中选择了“点”时，
可从右图选择“类型”项目。
●标记
●边
元件要素的形状为不规则形状(圆形、正方形以外)时，可用边进行识别。
下边为基准边。使用右边时，在元件要素组的“首元件要
素配置”的偏移值
θ
中输入“90°”。同样，使用上边时
输入“180°”，使用左边时输入“270° ”。
●角
在“类型”中选择标记时显示左图。
◇匹配：可设定相似度的容许范围。
将数值设定大时，相似度的判断基准将变得严格。
(初始值为“1200”。 )
在“类型”中选择角时显示。
◇半径：输入角部的半径。直角时为“0”。基准角是元件供给角
度为 0°时的左下角。如果使用右下角，应将元件要素
组的“第 1 元件要素的配置”的“θ”设定为“90”。
同样，使用右上角时应输入“180”、使用左上角时应输
入“270”。
基准边
12-9
第 2 部 功能详解篇 第 12 章 通用图像
12-2-2 制作扩展列数据格式
在通用图像元件数据制作初始画面中选择“扩展列数据格式”，则显示如下的画面。
基本的制作方法与“元件要素组/元件要素格式”的制作方法相同，但对于“扩展列数据格
式”，需逐一指定元件要素的X、Y坐标进行配置。
在“定位”上逐一配置元件要素。X、Y坐标是从元件中心位置开始的距离。
※最多可设定 256 个位置。
12-10
第 2 部 功能详解篇 第 12 章 通用图像
12-3 元件查看器
能以图表的方式来浏览已经制作的通用图像元件的数据。
12-3-1 打开“元件查看器”
可从以下3处打开“元件查看器”，操作方法及显示内容因打开位置而异。
表 12-3-1-1“元件查看器”的操作与显示内容的差异
打开“元件查看器”的位置
要编辑元件要素数据时 显示内容
图像表格画面 必须关闭“元件查看器”
显示所有的元件要素组
元件要素数据画面
无须关闭“元件查看器”
元件要素组画面 仅显示当前的元件要素组
1) 从图像表格画面打开
若是通用图像元件，图像表格画面上会显示“预览”按钮。
图 12-3-1-1 图像格式“预览”按钮
◇ 点击“预览”按钮,显示如下的对话框。
图 12-3-1-2 球元件的画面显示例 图 12-3-1-3 引脚面元件的画面显示例
12-11
