第 1 部 基本篇 第 4 章 制作生产程序

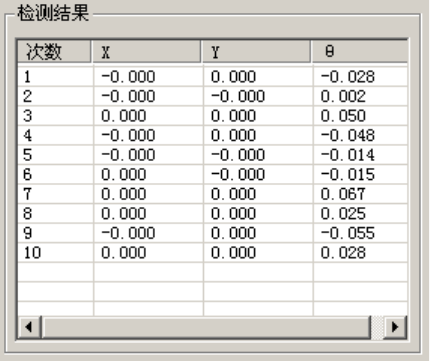

③ 检测结果
显示确认速度时的测量结果数值，XYΘ的偏差量。
显示吸取上升时、吸取是否成功的检查结果。
④ 确定（[F8] 键）
按下确定（[F8] 键）使检查结果成为有效值、并存入元件数据中。然后返回原来的确认
速度画面。
（更新后的内容为检查内容显示的轴的速度。）
⑤ 取消（[ESC] 键）
放弃检查结果，并返回确认速度原画面。
4-206
第 1 部 基本篇 第 4 章 制作生产程序
5)关于执行检查时的各项动作
① 检查后退回元件
检查后的元件有两种处理：将元件放回原位置、或废弃。其处理方式，取决于包装方
式，详见下表。废弃位置，按元件数据中设置的[元件废弃]位置废弃。
将１mm 以下的元件设置为放回原来位置时，可能发生元件站立、元件翻转，其处理方
法请从对话框的询问中选择。
表 4-5-4-3-5-2 放回元件／废弃条件
包装方式
条件１
条件 2
退回
废弃
带状
外形尺寸短边 1mm 以下 询问
*1
外形尺寸短边 1mm 以上 ○ ○
散装 外形尺寸短边 1mm 以下 询问
*1
外形尺寸短边 1mm 以上 ○ ○
托架 ○ ○
管状 － ○
*1
显示对话框，选择是将元件退回、还是废弃。
② 选择吸取送料装置
同一元件有多个供应装置（吸取数据）时，默认值为从最先输入的数据开始吸取元件。
也可根据需要、变更供应装置。
③ 手动吸取
没有吸取数据时，可手动将元件装上吸嘴。但此时，不能输入吸取坐标，也不能操作
送料器。
4-207
第 1 部 基本篇 第 4 章 制作生产程序
4-5-4-4 确认
此功能用于确认生产程序编辑内容。
注意
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
(1) 标记类：BOC
识别BOC标记，并将识别坐标的实测值储存入主机中。该实测值将在贴片数据示教时的坐标
修正中得到反映。
从菜单栏中选择“机器操作”/“确认”/“标记系统”/“BOC”，则可显示确认画面。
在执行过程中，会显示如下的画面。

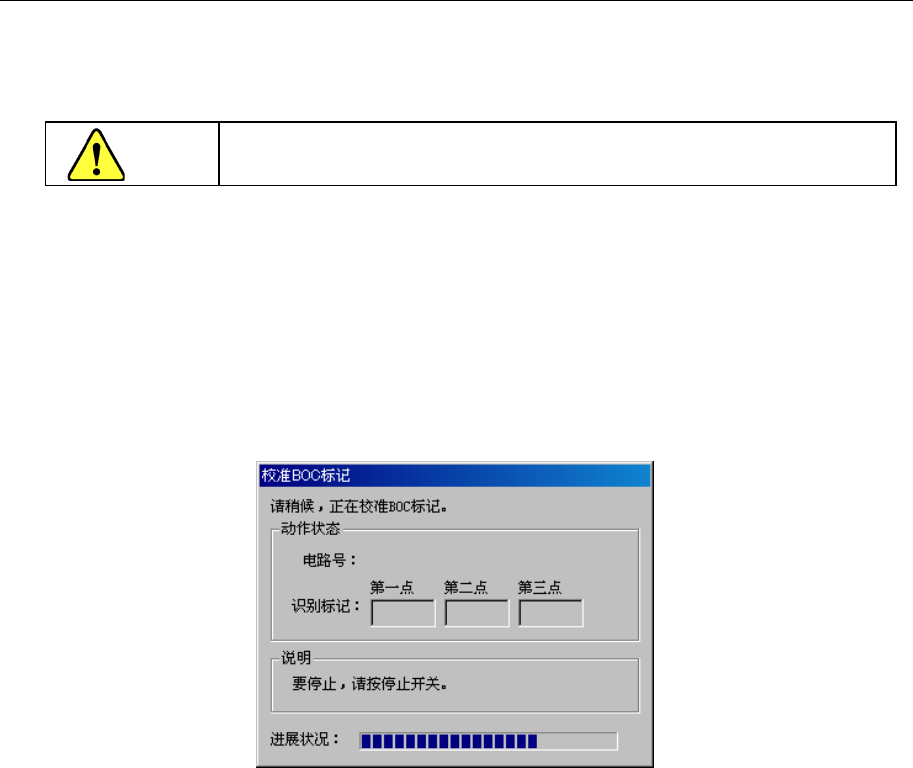

图 4-5-4-4-1 正在进行 BOC 标记校准
在进行BOC校准过程中，当因某种原因想取消操作时，可按下<停止>开关来停止操作。
