第 2 部 功能详细篇 第 10 章 选购项配件
10-1-2 散装送料器的更换
注意
如在 XY 轴或贴片头正在动作时进行更换，散装送料器可能会接触到动作元
件，伤及人身或损坏装置。
XY 轴和贴片头正在动作时，请绝对不要更换散装送料器。
请务必打开安全护罩后再进行更换。有的供料器安装时安全罩和供料器之间
会出现开口部。为防止人身事故，请勿将手伸进开口部。
(1) 安装步骤
1) 将“散装送料器①”的底面放置在“送料台②”上。
2) 滑动“散装送料器①”，以“安装板B⑦”作为导板，对准“带状送料器”底面的“导
板销”，将“散装送料器前面的定位销”插入“安装板③”的定位孔。此时，为了将“锁
定支架⑨”对准“锁定轴⑧”的V型槽，在用“解锁杆⑩”解除肘节夹紧的状态下，将散
装送料器的前面顶在固定板上，用解锁杆将锁紧支架和锁紧轴以肘节夹紧的方式夹紧，
固定散装送料器。
◆ 此时，散装送料器前面的“定位销”插入孔上方的“位置标签④”的号码，即表示
散装送料器的安装位置。
1) 请确认散装送料器是否悬浮或倾斜。
2) 务必将外壳支架固定在后侧后再使用。
3) 不能在已安装了“EIAJ 外壳
11 ”的状态下在后侧的送料器台上进行安装。
(2) 拆卸步骤
用“解锁杆⑩”解除肘节夹紧，向后拉“散装送料器①”，将其卸下。
9
6
7
8
2
4
10
5
3
1
11
图 10-1-2-1
注意:
10-2
第 2 部 功能详细篇 第 10 章 选购项配件

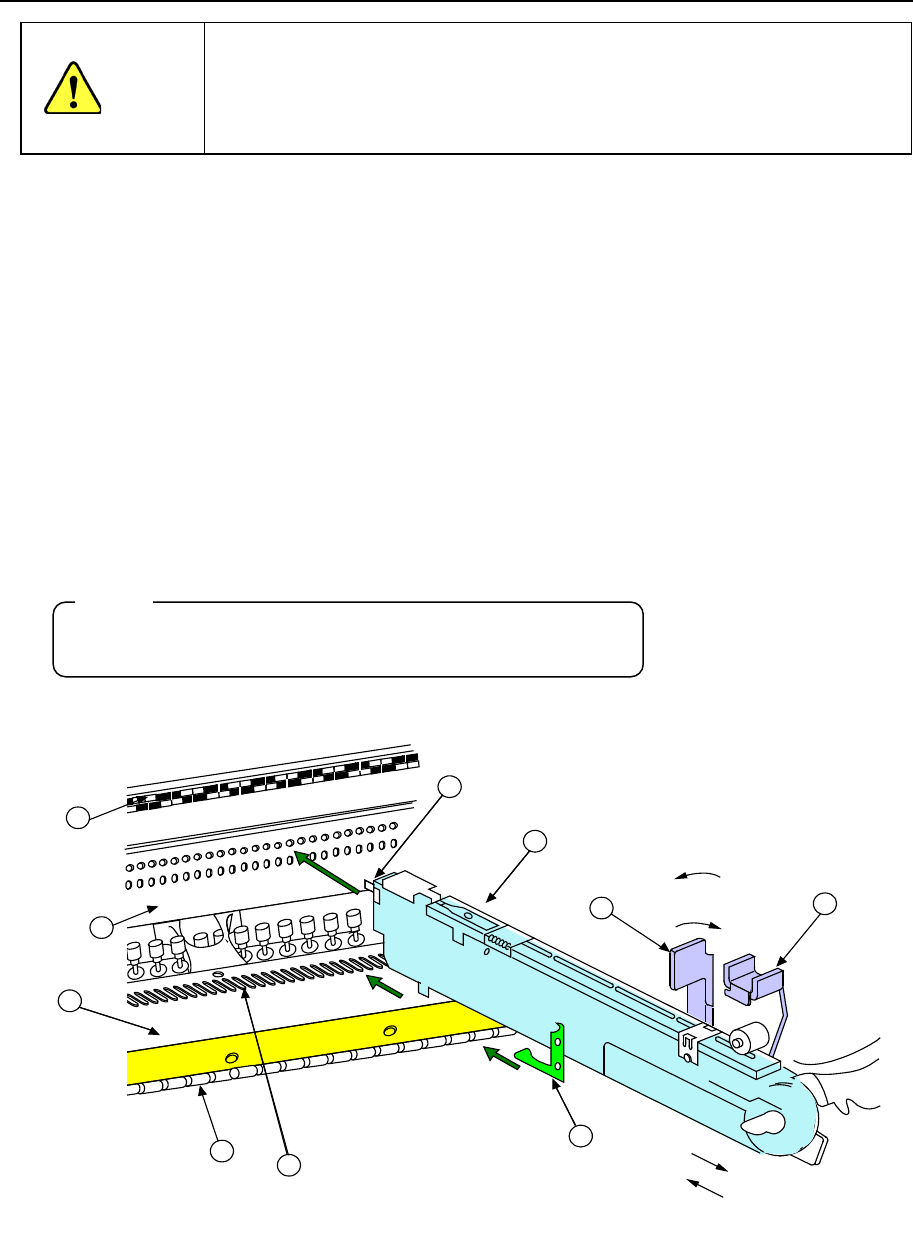

10-1-3 管状送料器的更换
注意
如在 XY 轴或贴片头正在动作时进行更换，管状送料器可能会接触到动作元
件，伤及人身或损坏装置。
XY 轴和贴片头正在动作时，请绝对不要更换管状送料器。
请务必打开安全护罩后再进行更换。有的供料器安装时安全罩和供料器之间
会出现开口部。为防止人身事故，请勿将手伸进开口部。
(1) 安装步骤
1) 将“管状送料器①”的底面放置在“送料台②”上。
2) 滑动“管状送料器①”，以“安装板B⑦”作为导板，对准带状送料器底面的导板销，
将带状送料器前面的定位销插入“安装板③”的定位孔。此时，为了将“锁定支架⑨”
对准“锁定轴⑧”的V型槽，在“肘节夹紧杆⑩”解除状态下，将管状送料器前面顶在“固
定板”上，用肘节夹紧的方式来固定管状送料器。
◆ 此时，管状送料器前面的“定位销”插入孔上方的“位置标签④”的号码，即表示
管状送料器的安装位置。
(2) 拆卸步骤
1) 解除肘节夹紧，径直向后拉“管状送料器①”，将其卸下。请务必拿住管状送料器主体
的底部。
2)
如果仅拿住上部，会导致弹簧板的破损。
5
4
2
3
8
7
1
9
11
10
固定
解除
取外し
取付け
图 10-1-3-1
注意:
固定
解除
卸装
安装
10-3
第 2 部 功能详细篇 第 10 章 选购项配件

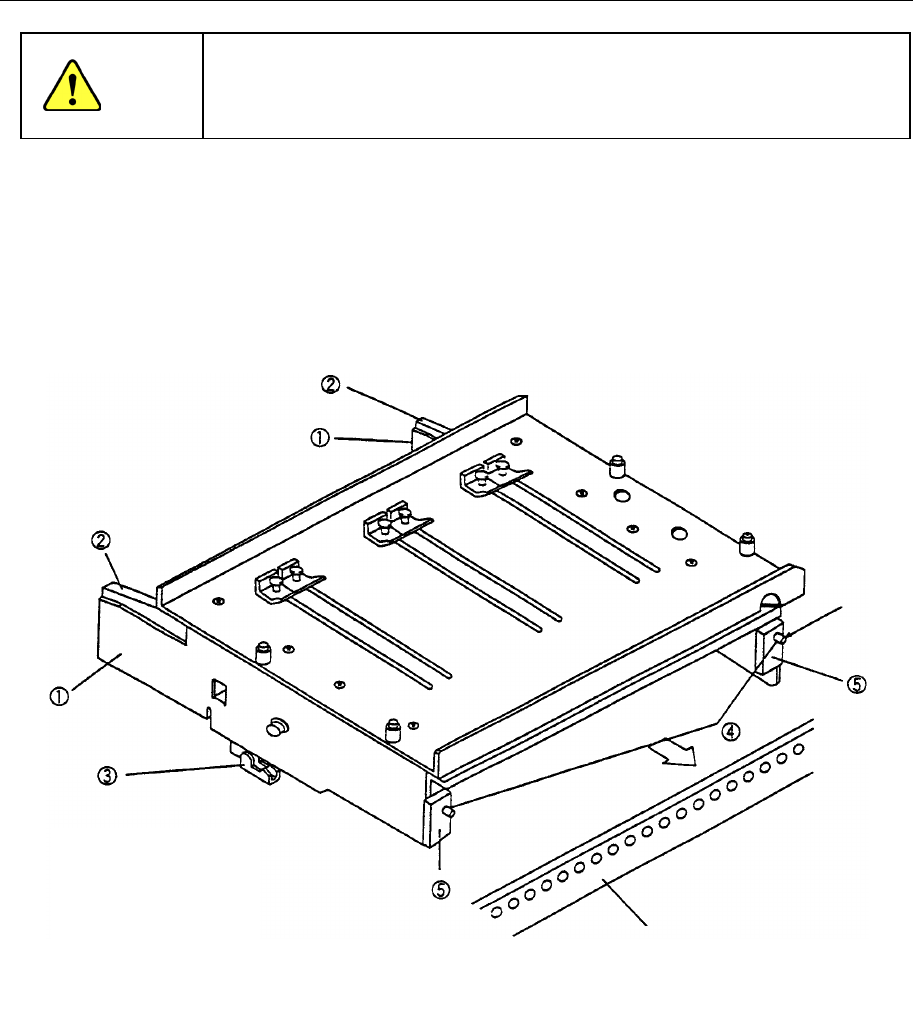

10-2 矩阵、托盘支架的更换
注意
如在 XY
轴或贴片头正在动作时进行更换，托盘支架可能会接触到动作元件，
危及人身或损坏装置。
XY 轴和贴片头正在动作时，请绝对不要更换托盘支架。
请务必打开安全护罩后再进行更换。
(1)握住边板①和托盘锁紧杆②，打开锁紧支架③。
(2)在后侧送料器台的固定板上插入前面的销④。
(3)在销④插入且前板⑤顶住固定板的位置上，放开边板①和锁紧杆②，用锁紧支架③固定。
(4)拆卸时请按照相反的步骤进行。
图 10-2-1
基准针
①边板
②推车锁紧杆
③锁紧支架
④销
⑤前板
固定板
