第 1 部 基本编 第 1 章 设备概要
1-2-4 对象元件及元件包装方式
(1) 适用元件尺寸 单位 mm
规格 元件尺寸
×
激光识别
LNC60
（根据元件尺寸，可吸取的吸嘴、吸取元件数不同）
（注 1）（ 注 2）（ 注 8）
最小 ：0.6×0.3（注 10）
最大 ：正方形元件□33.5
图像
统一识别
标准 VCS
（视野 54mm）
反射 □3～□33.5
透过 －
选购项
高分辨率 VCS（视野 27mm）
反射 1.0×0.5（注 7）～□24
透过 －
图像
分割识别
标准 VCS
（视野 54mm）
反射 －
透过 －
选购项
高分辨率 VCS（视野 27mm）
反射 －
NC 规格时
（HC20mm）
LNC60 0.09（注 11）～12.0（ 20.0）
VCS 统一识别 0.09（注 11）～12.0（ 20.0）
VCS 分割识别 －
激光识别
（注 6）
LNC60 0.65 以上
VCS 识别
（注 3）（ 注 5）
标准 VCS（摄像机视野 54mm） 0.38～2.54
选购项高分辨率 VCS（摄像机视野 27mm） 0.3～2.54
激光识别
（注 6）
LNC60 1.0～1.27
VCS 识别
（注 4）
标准 VCS（摄像机视野 54mm） 1.0～3.0
选购项
高分辨率 VCS（摄像机视野 27mm）
0.5～2.0
VCS 识别
标准 VCS（摄像机视野 54mm） φ0.4～φ1.0
选购项高分辨率 VCS（摄像机视野 27mm） φ0.2～φ0.63
注1. 最小尺寸，应大于模部尺寸□1.7mm。最大尺寸，吸取时的吸取 XY 误差应小于±1mm，
角度误差小于±3°。使用 LNC60 贴片头贴装大于□10.0mm 的元件时，仅能使用 3 个贴
片头吸取。
注2. □10mm 在软件上作为对角 15mm（□10.6mm）进行处理。
注3. 通用图像元件类型的引脚元件（多间距连接器等）， 各 VCS 的可识别间距与上表不同，
标准设备 VCS 为：0.5～22.0mm、选购项高分辨率 VCS 为：0.3～11.0mm。
注4. 通用图像元件类型的球元件（复合列等）的可识别间距与上表不同，标准设备 VCS 为：
1.0～22.0mm、选购项高分辨率 VCS 为 0.5～11.0mm。
注5. 对应引脚长度，标准设备 VCS 最大可识别 0.4mm，选购项高分辨率 VCS 最大可识别
0.14mm。但 0.4mm 以下时，引脚前端形状不是平的，则不保证精度。
注6. 激光识别对引脚间距、球间距，均不能识别。
注7. 对适用元件类型列表中列为不适用的元件类型（1.0×0.5～□3mm 尺寸的电阻芯片等）
进行图像识别时，请作为通用图像元件进行识别。
1-20
第 1 部 基本编 第 1 章 设备概要

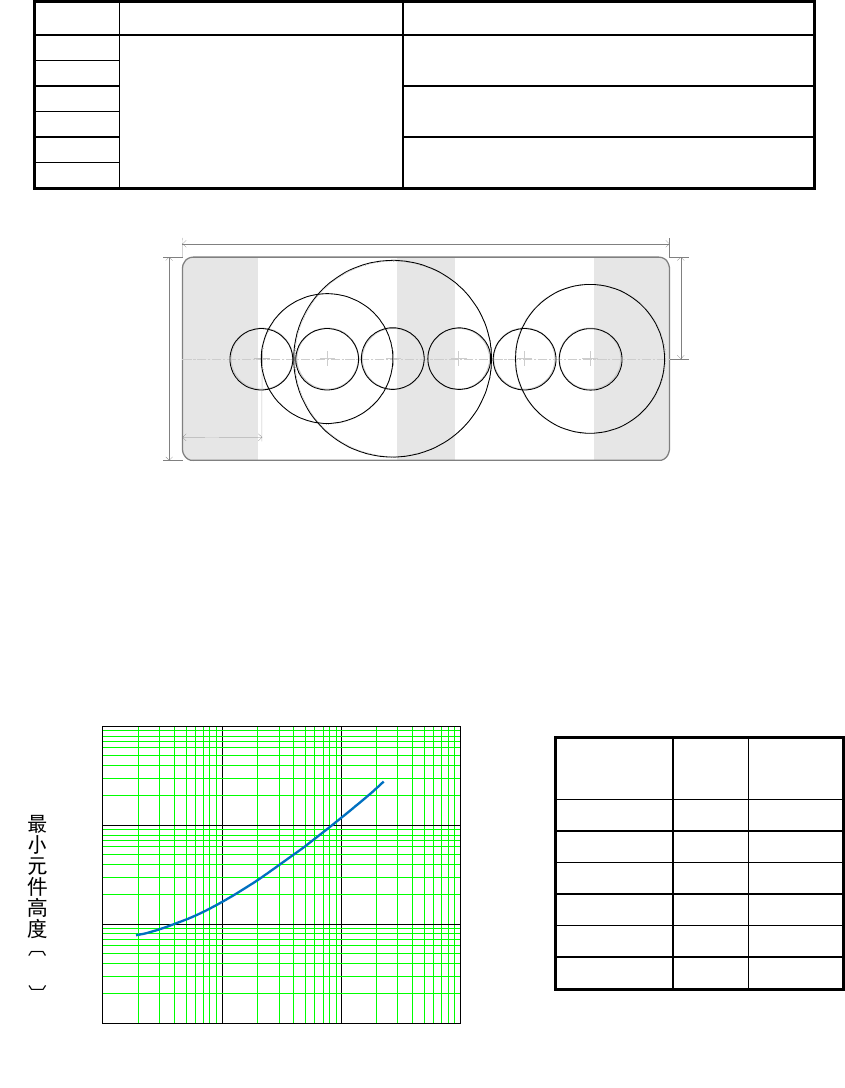

注8. 各种吸嘴识别的元件尺寸如下所示。
#1
#2
#3
#4
#5
#6
26.5
53.0
120.0
17.5
注9. 可同时测量的元件尺寸为 0.6×0.3mm ～□10.0mm（直径 15.0mm 以内）。
注10. 即使超过□20mm 时，26.5×11 也可适用。（严格而言长边 26.5mm 以下，短边 20mm 以下，
且对角 30.7mm 以下的元件可以适用）
注11. 0.6×0.3mm 元件的贴片条件：需要安装 HMS 选购项，按顺序吸取（不能同时吸取）。
注12. 由于元件尺寸不同，最小元件的高度不同。要设置准确，取决于窗口宽度，元件的对角幅
度越小，最小元件的高度值就越小。最小元件的高度的关系，请参见下图。
X 方向的基板尺寸为 630～800mm 时，最大元件的高度为 9.0mm。
0.1
1
10 100
0.01
0.1
1
10
吸嘴号
同时可测量元件尺寸 最大元件尺寸
1
0.6 × 0.3mm
～
□10.0mm
（直径 15.0mm 以内）
□20.0 ㎜（注 9）
2
3
□33.5 ㎜
4
5
□20.0 ㎜（注 9）
6
mm
元件对角的宽度／２〔 mm 〕
＜最小元件高度摘录＞（单位：mm）
元件尺寸 对角
宽度/2
最小元件
高度
0.6×0.3mm 0.335 0.09
1.0×0.5mm 0.560 0.12
1.6×0.8mm 0.895 0.16
2.0×1.2mm 1.166 0.18
□5mm 3.535 0.45
□10mm 7.070 0.85
1-21
第 1 部 基本编 第 1 章 设备概要
（2）对象元件（△为取决用户使用的元件。■为节拍上不推荐）
元件名、形状、元件类型
激光识别
图像识别（注 3）
元件名 元件类型 引脚间距/（尺寸） 元件尺寸 标准摄像机
高分辨率
摄像机
（选购项）
方形芯片电阻
方形芯片元件/
外形识别元件
通用图像元件
0603,1005,1608,2012,32
16,3225,5025
（注 2）
○
6432
○ ■ ■
方形芯片型
LED
凸圆形
LED
方形芯片 LED △
侧面半圆形
LED
异形
LED
其他
△
网络电阻
（SOP,SOJ,
PLCC
除外）
网络电阻/
外形识别元件
通用图像元件
○
圆筒形芯片电阻
圆筒形芯片／
外形识别元件
通用图像元件
1.6×φ1.0,2.0×φ1.25,
3.5×φ1.4,5.9×φ2.2
○
多层陶瓷电容
方形芯片元件/
外形识别元件
通用图像元件
0603,1005,1608,2012,
3216,3225
○
4532,5750,5632 ○
■
（□3mm 以下
不可）
■
（□3mm 以下
不可）
钽芯片电容
方形芯片元件/
外形识别元件
通用图像元件
3216,3528
○
6032,7343
○ ■ ■
铝电解电容 铝电解电容
（引脚宽度
0.2mm 以上 3.5mm 以下
VCS 为 0.12mm ～
1.5mm）
高度 6.0mm 以下 ○
高度超过
6.0mm
、
10.5mm 以下
（
S
Ｃ为不可）
○ ○ ○
GaAsＦＥＴ GaAsＦＥＴ
（引脚宽度
0.2mm 以上 3.5mm 以下
VCS 为 0.12mm ～
1.5mm
）
○ ○ ○
芯片膜电容
方形芯片元件
/
外形识别元件
通用图像元件
6.5×4.5×2.7～
10.5×7.2×5
○
可变微调电容器、
芯片电位器、微调
电容
外形识别元件
通用图像元件
○
■
（□3mm 以下
不可）
■
（□3mm 以下
不可）
芯片电感器
方形芯片元件
/
外形识别元件
通用图像元件
1005,1608,2012,
2520,3216,3225
○
SOT SOT
模部
1608/2012,
SOT-23,SOT-89,
SOT-143,SOT-223
○
SOP,ＴSOP,
HSOP
SOP,TSOP,
HSOP
间距
0.4/0.5/0.65/0.8/1.0
/1.27mm
超过
□
24mm
□
33.5mm
以下
○
（注 4）
○
超过□
20mm
□
24mm
以下
○
（注 4）
○ ○
□20mm 以下
○
(间距 0.65mm
以上）
○ ○
间距 0.5/0.65mm 26mm×11.5mm
○
(间距 0.65mm
以上）
○
间距 0.3 mm
超过
□
24mm
□
33.5mm
以下
超过□
20mm
□
24mm
以下
○
□20mm 以下 ○
1-22
