第 2 部 功能详细编 第 6 章 机器设置 如果指定的吸嘴信息已被登录，则显示如下询问信息。 选择“是”时，则用 FD 的相应吸嘴信息来更新原有的数据。 图 6-3-2-3 吸嘴信息更新询问 如果没有将 FD （软盘） 插入 FDD （软驱） 中， 或由于使用的 FD 不良而无法读出时， 则会显 示如下的追加吸嘴数据文件夹浏览画面。这里储存的是原追加的吸嘴数据文件。 图 6-3-2-4 吸嘴数据文件对话框 6-6
第 2 部 功能详细编 第 6 章 机器设置
6-3-2 读取吸嘴数据
使用特别订购的吸嘴时，需将特别订购吸嘴的信息追加设置到系统中。
通常用FD（软盘）来提供追加吸嘴的信息。
追加吸嘴信息的文件格式为“NZL***.ini”的ini文件(“***”为吸嘴编号)。
从菜单栏中选择“文件”/“读吸嘴数据”，则会显示“打开吸嘴数据文件”画面。

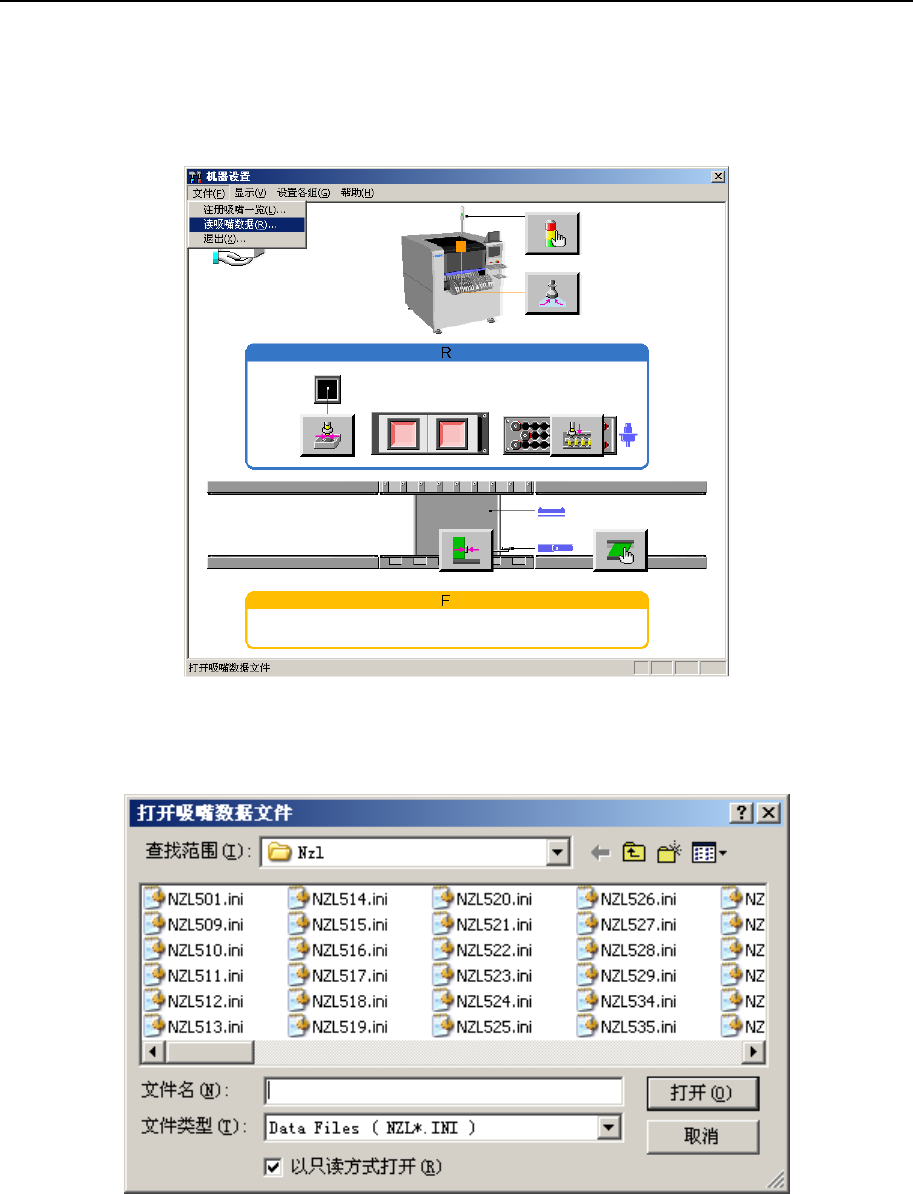

图 6-3-2-1 选择读取吸嘴数据
选择指定的文件，按下“打开”按钮，即可注册。
图 6-3-2-2 打开吸嘴数据文件画面
可在“已注册吸嘴编号一览(图6-3-1-2)”中确认已追加的吸嘴编号。
6-5
第 2 部 功能详细编 第 6 章 机器设置
如果指定的吸嘴信息已被登录，则显示如下询问信息。
选择“是”时，则用FD的相应吸嘴信息来更新原有的数据。

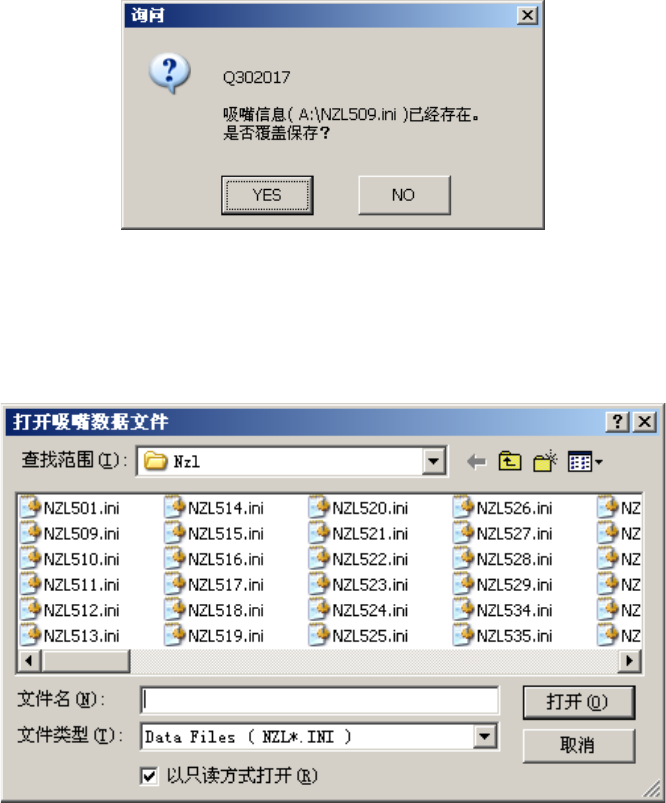

图 6-3-2-3 吸嘴信息更新询问
如果没有将 FD（软盘）插入 FDD（软驱）中，或由于使用的 FD 不良而无法读出时，则会显
示如下的追加吸嘴数据文件夹浏览画面。这里储存的是原追加的吸嘴数据文件。
图 6-3-2-4 吸嘴数据文件对话框
6-6
第 2 部 功能详细编 第 6 章 机器设置
6-4 显示
在菜单上选择是否要显示工具栏、状态栏（默认为显示）。
结束机器设置后，状态将恢复到默认状态。
可选择显示构成图、设定值一览。
6-4-1 显示构成图
启动机器设置时显示图 6-2-1-1，即初始画面的构成图。按下构成图画面上的按钮，可显
示各单元的设置画面，也可用图像显示 ATC 滑动板的状态。
（１）传感器状态
传感器状态的显示标记如下。
表 6-4-1 显示状态一览表
No.
显示项目 显示图 显示内容
1 ATC 滑动板
ATC 滑动板关闭。
ATC 滑动板打开。
6-7
